pagina 14
2.5

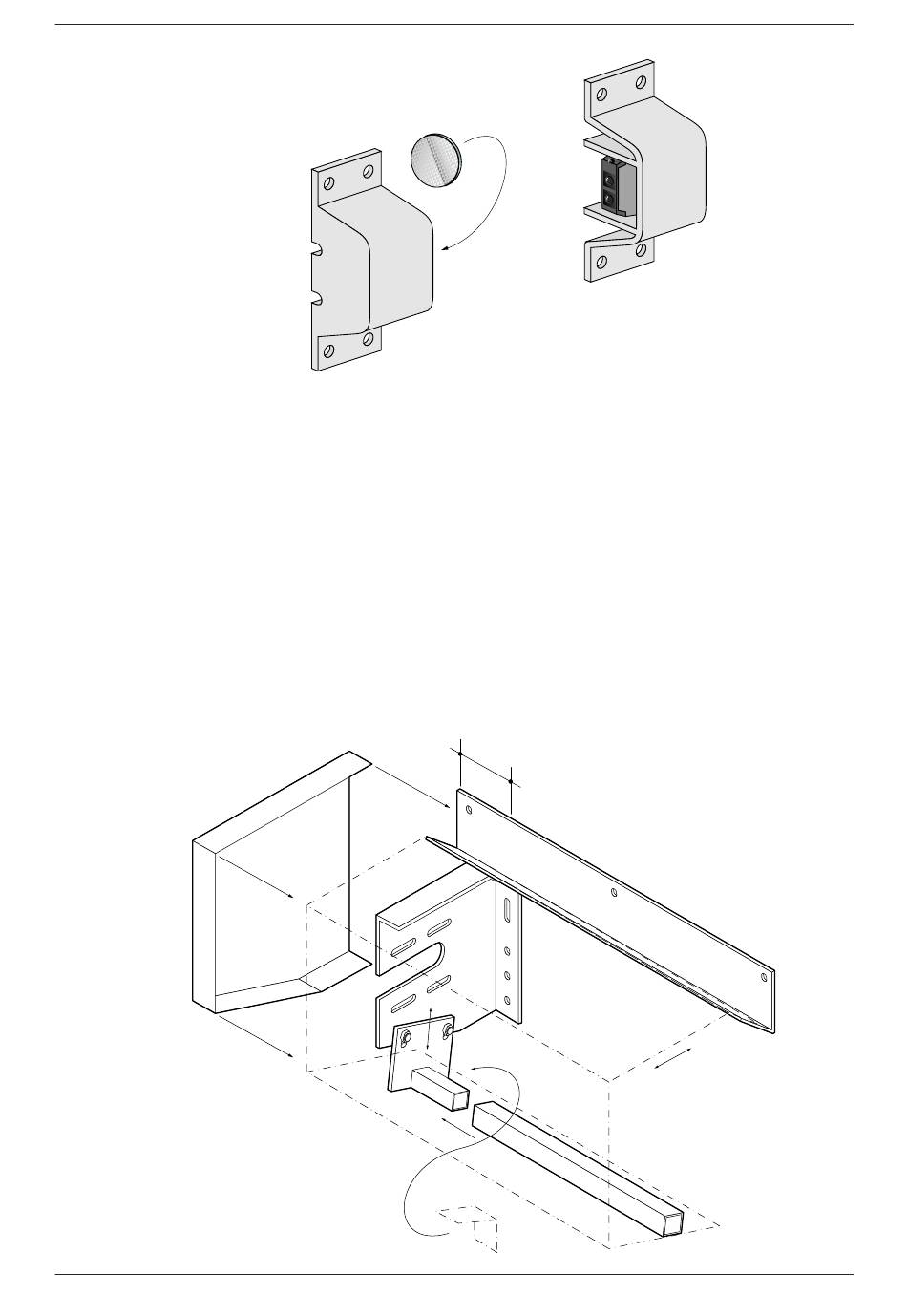

Montage veiligheidsfotocel

1 monteer de veiligheidsfotocel en reflector (zie fig. 2.5.1).
2.6

Montage aansluitkastje voor de sluitkantbeveiliging

1 bevestig het aansluitkastje voor de spiraalkabel van de sluitkantbeveiliging op de afdekgeleiding (de
bevestigingsgaten zijn voorgeboord).
2.7

Montage van de beschermkap over rol en / of aandrijving

1 plaats het opnameprofiel op de consoles en bevestig deze op het montagevlak boven de console (zie fig.
2.7.1).
2 schuif de verzinkte koker over de koker met montageplaat en bevestig deze compleet aan de consoles met
twee M8 bouten (handvast aandraaien).
3 leg de beschermkap op het opnameprofiel en bepaal daarna of de koker op de goede plaats zit (zonodig de
koker verschuiven totdat de beschermkap aan ligt).
4 draai de bouten M8 vast.
5 plaats de kap over de aandrijving.
6 schuif de eindkap aan de gedreven zijde in de afdekkap en bevestig deze met de meegeleverde plaat-
schroeven.
figuur 2.7.1
30044.0801.N.01
figuur 2.5.1
(gedreven zijde)
70
