notice de pose système d'opération 8
2.3 Fixation de la barre inférieure
1 Enlevez la protection de l'axe d'enroulement
2 Placez la manivelle dans le moteur (figure2.3.1), déverrouillez le frein moteur et déroulez le tablier
manuellement
3 Ecartez fortement le tablier des rails de guidage
4 Glissez la plinthe inférieure sur le profil d'insertion du tablier, centrez la plinthe entre les rails de guidage
(figure2.3.2) Ne solidarisez pas encore la plinthe et le tablier.
5 Manœuvrez la porte 10 fois environ (manuellement ou avec le bouton poussoir de la commande d'homme
mort après le raccordement électrique)
6 Vérifiez que la plinthe inférieure est bien centrée par rapport aux rails de guidage. Si tel est le cas, solidarisez
la plinthe et le tablier
Sur la speedroller economic et sur la speedroller polara avec une vis à tête large M6(figure 2.3.3)
Sur la speedroller et sur la speedroller heavy avec une vis à tête large M8(figure 2.3.4)
Veillez à ce que le tablier soit bien tendu.

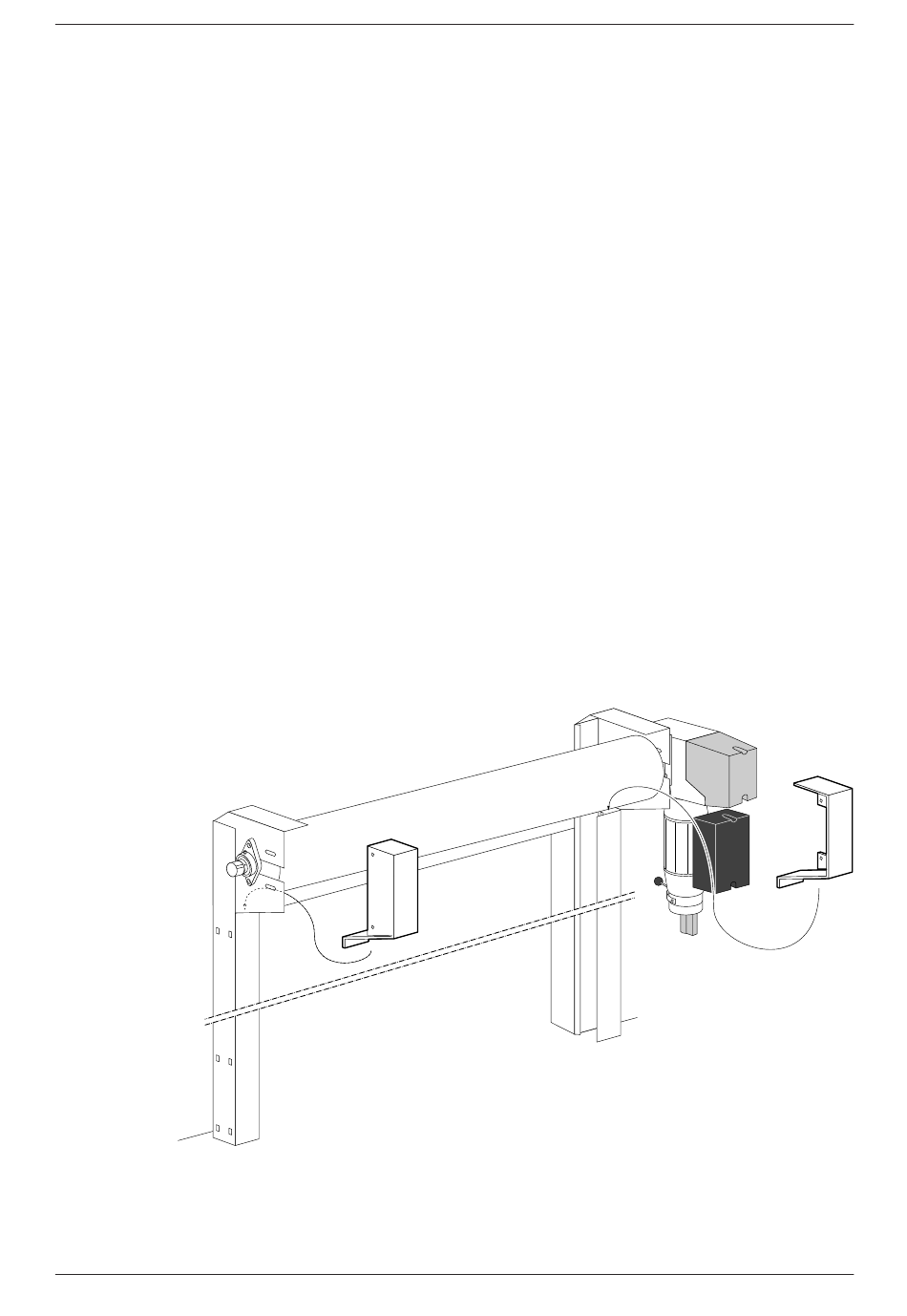

2.4 Montage du système de tension (suivant modèle) figure2.4.1
1 Montez le tablier jusqu'au dégagement complet de la hauteur d'ouverture
2 Déroulez entièrement le tendeur fixez le, enroulez un tour sur la poulie en aluminium
3 Fixer l'étrier (avec la poulie) à la console à l'aide de 4 boulons M8
4 Introduisez la corde élastique derrière le tambour et tirez celui-ci vers le bas autour de la poulie inférieure
5 Tirez sur le tendeur de telle manière à obtenir une longueur lâche suffisante pour rejoindre le point de fixation
sur la plinthe inférieure, placez ensuite une pince étau juste devant la poulie inférieure.
6 Fixez l'œillet du tendeur à l'extrémité de la pièce de guidage à l'aide d'un boulon M8, rondelle et écrou frein,
répéter la manœuvre de l'autre coté
7 Enlevez la pince étau et relâchez le tendeur prudemment
8 Accrochez le capot du rail de guidage et bloquez-le avec une vis à tôle à environ 400 mm du sol
9 Montez les capots de paliers à l'aide de deux boulons M8
figure 2.4.2
30044.0801.F.01
page 43
portes à enroulement rapides
