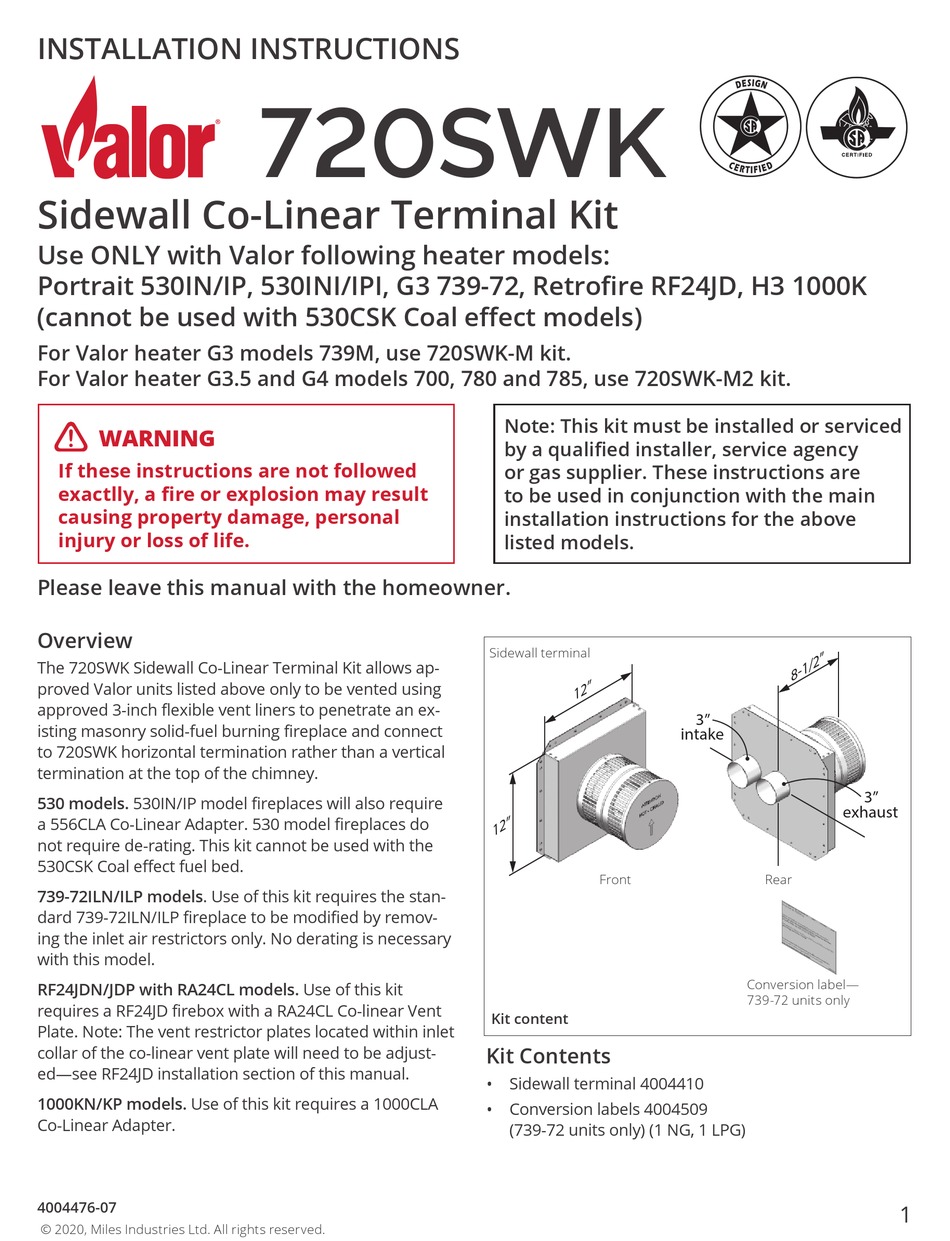

INSTALLATION INSTRUCTIONS
Sidewall Co-Linear Terminal Kit
Use ONLY with Valor following heater models:
Portrait 530IN/IP, 530INI/IPI, G3 739-72, Retrofi re RF24JD, H3 1000K
(cannot be used with 530CSK Coal eff ect models)
For Valor heater G3 models 739M, use 720SWK-M kit.
For Valor heater G3.5 and G4 models 700, 780 and 785, use 720SWK-M2 kit.
 WARNING
If these instructions are not followed
exactlly, a fire or explosion may result
causing property damage, personal
injury or loss of life.
Please leave this manual with the homeowner.
Overview
The 720SWK Sidewall Co-Linear Terminal Kit allows ap-
proved Valor units listed above only to be vented using
approved 3-inch flexible vent liners to penetrate an ex-
isting masonry solid-fuel burning fireplace and connect
to 720SWK horizontal termination rather than a vertical
termination at the top of the chimney.
530 models. 530IN/IP model fireplaces will also require
a 556CLA Co-Linear Adapter. 530 model fireplaces do
not require de-rating. This kit cannot be used with the
530CSK Coal effect fuel bed.
739-72ILN/ILP models. Use of this kit requires the stan-
dard 739-72ILN/ILP fireplace to be modified by remov-
ing the inlet air restrictors only. No derating is necessary
with this model.
RF24JDN/JDP with RA24CL models. Use of this kit
requires a RF24JD firebox with a RA24CL Co-linear Vent
Plate. Note: The vent restrictor plates located within inlet
collar of the co-linear vent plate will need to be adjust-
ed—see RF24JD installation section of this manual.
1000KN/KP models. Use of this kit requires a 1000CLA
Co-Linear Adapter.
4004476-07
© 2020, Miles Industries Ltd. All rights reserved.
720SWK
Note: This kit must be installed or serviced
by a qualified installer, service agency
or gas supplier. These instructions are
to be used in conjunction with the main
installation instructions for the above
listed models.
Sidewall terminal
Front
Kit content
Kit Contents
• Sidewall terminal 4004410
• Conversion labels 4004509
(739-72 units only) (1 NG, 1 LPG)
3"
intake
exhaust
Rear
Conversion label—
739-72 units only
3"
1
