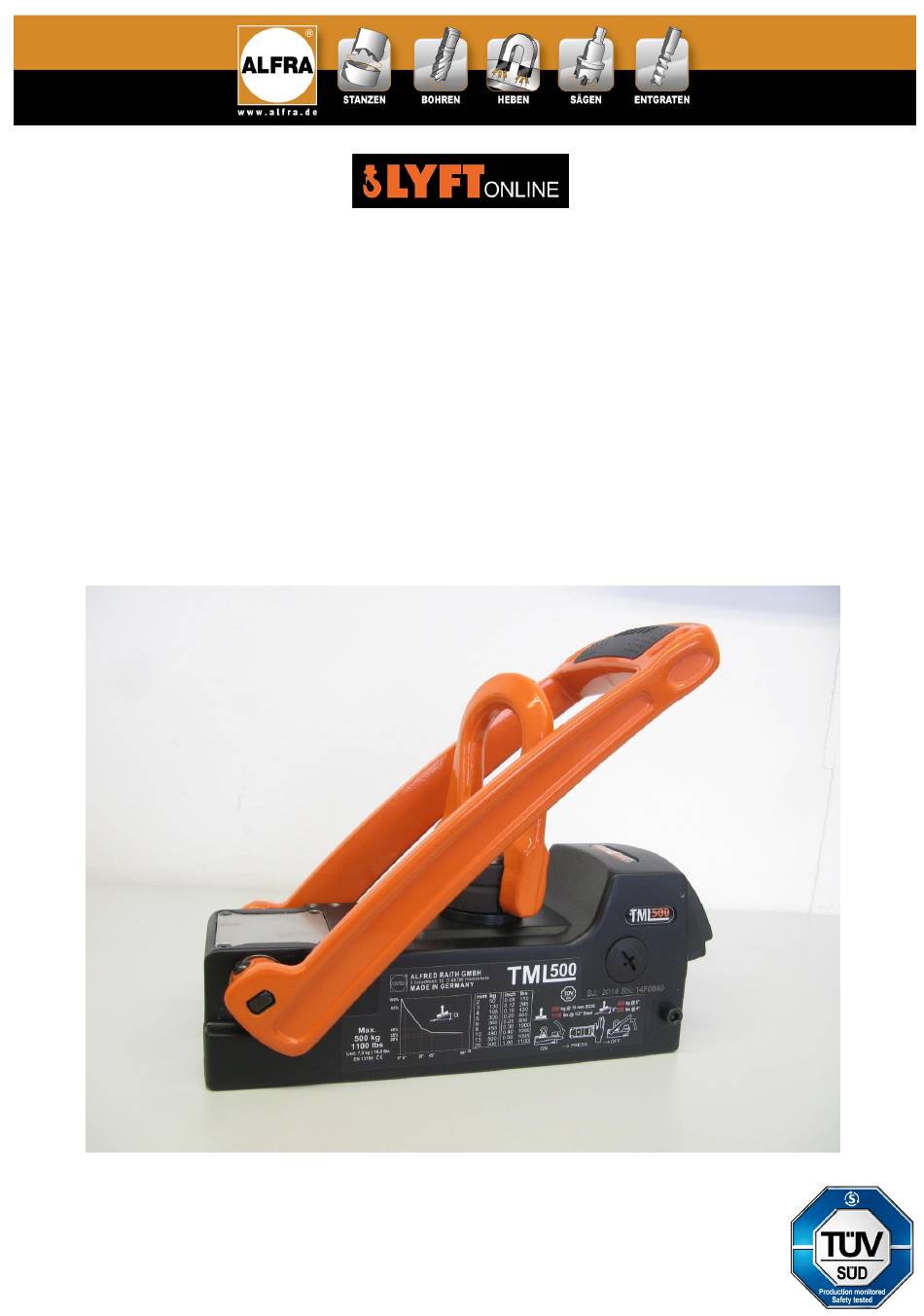

- Page 1 Bruksanvisning / Operation manual ALFRA TML 500 Lyftmagnet Lifting Magnet Artikelnummer 41500 / Prod.-No. 41500...
- Page 2 Innehåll / Contents Säkerhetsanvisningar, Korrekt användning, Enhetsbeskrivning, Före användning, Tekniska data, Markeringar på lyftmagneten, Idrifttagning, läs och spara Svängning eller vertikal lyftning av laster, Justerbar stötdämpare, Svenska denna Sida 3 Grundläggande information, Underhåll och inspektion, Detaljerad bruksanvisning! prestandadata, EG-försäkran om överensstämmelse Safety instructions, Proper use, Device description, Technical data, Markings on the lifting magnet, Start-up, Pivoting or vertical Before use read...
- Page 3 Säkerhetsinstruktioner Fara kan uppstå vid transport av last med lyftanordningar på grund av felaktig användning och / eller dåligt underhåll, vilket kan orsaka allvarliga olyckor och allvarliga skador eller till och med dödsfall. Läs och följ bruks- och säkerhetsinformationen i denna bruksanvisning mycket noggrant. Kontakta tillverkaren om du har några frågor.
-
Page 4: Korrekt Användning
Korrekt användning Den permanenta lyftmagneten TML 500 är konstruerad för att lyfta laster av ferromagnetiska metaller och får endast användas enligt dess tekniska data och bestämning. Korrekt användning innefattar också att de start-, drift-, miljö- och underhållsförhållanden som anges av tillverkaren följs. Korrekt användning och underhåll av lyftmagneten är användarens ansvar. -
Page 5: Teknisk Data
Teknisk data Artikelnummer 41500 Beteckning: TML 500 Lyftmagnet Brytande kraft: >1500 kg från 15 mm S235 >3300 lbs från ½” AISI CRS 1020 Max. bärförmåga: (på platt 500 kg från 15 mm S235 1100 lbs från ½” AISI CRS 1020 material med säkerhetsfaktor... - Page 6 Börja Du har fått en helt monterad lyftmagnet och detaljerad bruksanvisning. Kontrollera varornas skick vid mottagandet för eventuella skador som uppkommit under transporten och se till att leveransen är komplett. Kontakta omedelbart en auktoriserad återförsäljare eller tillverkare om du har några problem. Var noga med att läsa bruksanvisningen helt innan du använder magneten för första gången! 1.
- Page 7 är upphängd vertikalt, dvs. i en vinkel på 90 °, kommer friktion att vara den enda effekten som utövas av magneten, som inte är mer än 10-35% av den maximala bärförmågan, beroende på vilket material som lyfts. Lastsiffror som motsvarar riktningen på TML 500 Du kan beräkna magnetens maximala bärförmåga, inklusive säkerhetsfaktorn 3: 1, utifrån den belastningsfigur...
- Page 8 Exempel mm: Du vill lyfta en platta som är 6 mm tjock och gjord av S235. Plattan står vertikalt, dvs. i en vinkel 90 °, i ditt hyllställ och din magnet är idealiskt placerad, som visas i figur 1. Materialtjocklek: 6 mm ...
- Page 9 Grundläggande information om hantering av magnetiska lyftredskap särskilt TML Den magnetiska ytan är placerad på undersidan av lyftmagneten och innehåller flera magnetiska poler som genererar den magnetiska hållkraften när den aktiveras. Den maximala hållkraften som kan uppnås beror på olika faktorer som förklaras nedan: Materialtjocklek Lyftmagnetens magnetiska flöde kräver en minimal materialtjocklek för att strömma helt in i lasten.
- Page 10 Underhåll och inspektion av lyftmagneten Användaren är skyldig att underhålla och serva lyftmagneten i enlighet med specifikationerna i bruksanvisningen och i enlighet med landsspecifika standarder och föreskrifter (t.ex. ASME B30.20B, DGUV- Information 209-013; AMVO). Underhållsintervallen klassificeras enligt det rekommenderade schemat. Före varje användning ...
- Page 11 0 ° avvikelse från lastaxeln och dessutom under en 6 ° lutande belastning enligt EN 13155 med en 3: 1 säkerhetsfaktor. Denna bruksanvisning innehåller inga instruktioner för användning på runt material, eftersom TML 500 är konstruerad för platt material och runda material eller välvda föremål får inte lyftas. Tabell 2 Lastkapacitet i kg Tjocklek på...
-
Page 12: Safety Instructions
Safety instructions Danger can occur when transporting loads by lifting devices due to improper use and/or poor maintenance, which may cause severe accidents and serious injury or even death. Read and follow the operation and safety information contained in this operating manual very carefully. If you have any questions, contact the manufacturer. Always... -
Page 13: Proper Use

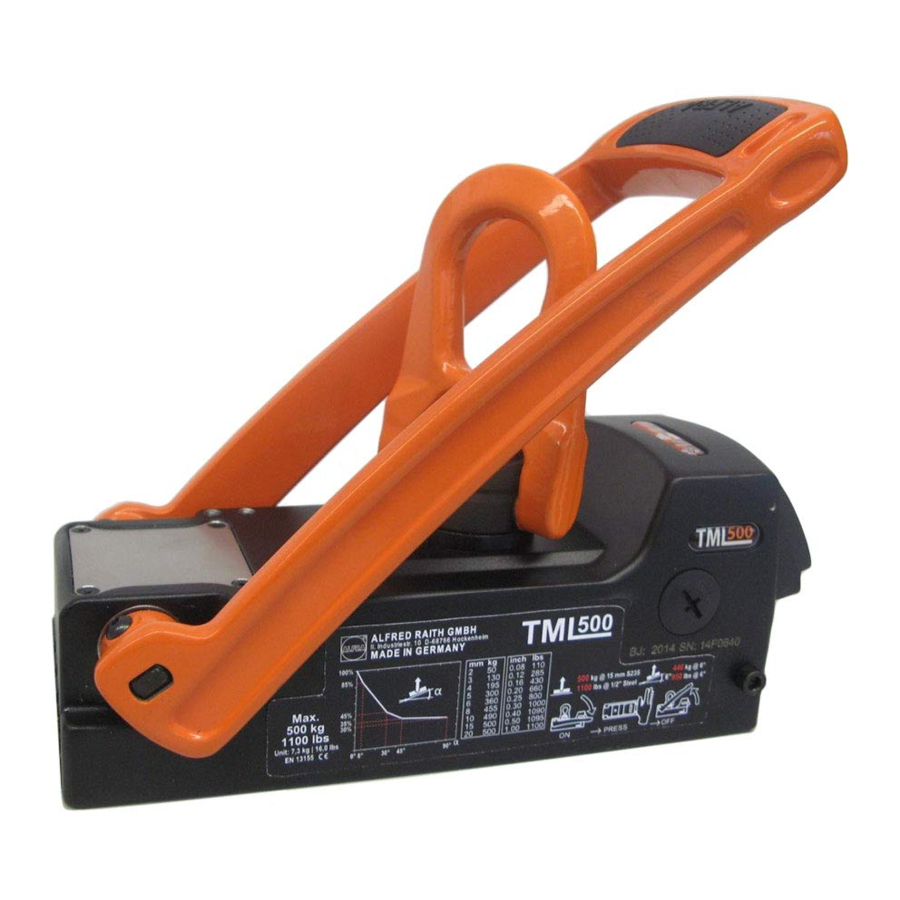

Proper use The permanent lifting magnet TML 500 is designed to lift ferromagnetic, metallic loads and may only be used according to its technical data and determination. Proper use also includes adherence to the start-up, operating, environment and maintenance conditions specified by the manufacturer. Proper use and maintenance of the lifting magnet are the responsibility of the user. -
Page 14: Technical Data
Technical data Prod.-No.: 41500 Designation: TML 500 Lifting magnet >3300 lbs from ½” Breakaway force: >1500 kg from 15 mm S235 AISI CRS 1020 1100 from ½” AISI CRS 1020 Max. load-bearing capacity: 500 kg from 15 mm S235 (on flat material with safety factor 3:1) 950 from ½”... - Page 15 Start-up You have received a completely assembled lifting magnet and detailed operating manual. Please check the condition of the goods upon receipt for any damage incurred during transport, and make sure the delivery is complete. If you have any problems, please contact the authorized reseller or manufacturer immediately. Be sure to read the operation instructions completely before using this magnet for the first time! 1.
- Page 16 Load-figures corresponding to the direction of the TML 500 You can calculate the maximum load-bearing capacity of your magnet, including the 3:1 safety factor, on the basis of the load-figure that corresponds to the direction.
- Page 17 Example mm: You would like to lift a plate which is 6 mm thick and made of S235. The plate stands vertically, i.e. at an angle of 90°, in your shelf rack and your magnet is ideally positioned, as shown in figure 1. 6 mm ...
- Page 18 Basic information concerning the handling of magnetic lifting gear, in particular TML The magnetic surface is located on the underside of the lifting magnet incorporating multiple magnetic poles which generate the magnetic holding force when activated. The maximum holding force that can be achieved depends on different factors which are explained below: Material thickness The magnetic flux of the lifting magnet requires a minimum material thickness to flow completely into the load.
- Page 19 Maintenance and inspection of the lifting magnet The user is obliged to maintain and service the lifting magnet in compliance with the specifications in the operating manual and according to the country-specific standards and regulations (e.g. ASME B30.20B, DGUV-Information 209-013; AMVO). The maintenance intervals are classified according to the recommended schedule.
- Page 20 EN 13155, in each case with a 3:1 safety factor. This manual does not contain any instructions for use on round material, as the TML 500 is designed for flat material and round material or arched objects may not be lifted.
