ES
4 - INSTALACIÓN DEL PRODUCTO

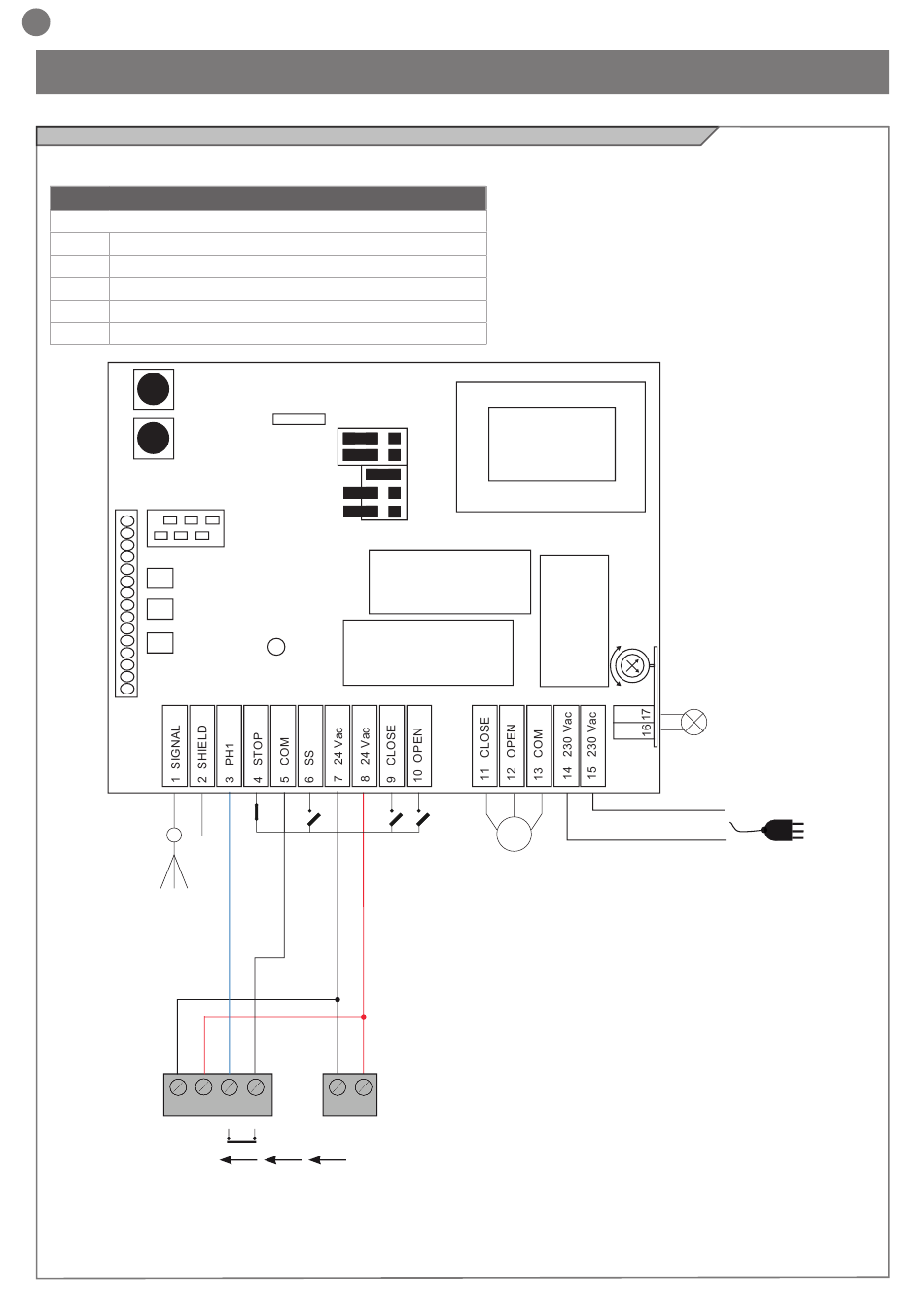

4.1 - Conexiones eléctricas
ATENCIÓN - Antes de realizar las conexiones, compruebe que la central no esté alimentada
CONEXIÓN MOTOR / ALIMENTACIONES
Regleta de conexiones alimentación
11 Cierra motor
12 Abre motor
13 Común motor
14 Alimentación 230 Vac 230 Vac 50-60 Hz
15 Alimentación 230 Vac 230 Vac 50-60 Hz
SELECTION
MODE
A.R
W.T
CD.
1 2
GND 12/24
_
AC/DC
36
MEMORY
3 4
1 2
GND 12/24
COM OUT
_
AC/DC
NC
RX PH1 TX
J1
J2
J3
J4
J5
FUSE
6,3 A
M
MIN
MAX
