Istruzioni ed avvertenze per l'installazione e l'uso
Instructions and warnings for installation and use
Instructions et avertissements pour l'installation et l'usage
Instrucciones y advertencias para su instalación y uso
Anleitungen und Hinweise zu Installation und Einsatz
Instruções e advertências para a instalação e utilização
Kit di alimentazione con pannello fotovoltaico per l'automazione di cancelli e barriere
Solar power kit for the automation of gates and barrier gates
Management
System
ISO 9001:2008
www.tuv.com
ID 9105043769
SOLE
Advertisement
Table of Contents
Related Manuals for Key Automation SOLE
Summary of Contents for Key Automation SOLE
- Page 1 Instrucciones y advertencias para su instalación y uso Anleitungen und Hinweise zu Installation und Einsatz Instruções e advertências para a instalação e utilização SOLE Kit di alimentazione con pannello fotovoltaico per l’automazione di cancelli e barriere Solar power kit for the automation of gates and barrier gates...
- Page 2 INDICE Avvertenze per la sicurezza pag. 3 Introduzione al prodotto pag. 4 Descrizione del prodotto pag. 4 Modelli pag. 4 Caratteristiche tecniche pag. 4 Modalità di ricarica pag. 5 Compatibilità pag. 5 Consumo pag. 5 Esempio di installazione pag. 6 Verifiche preliminari pag.
-
Page 3: Avvertenze Per La Sicurezza
Questo dev’essere compilato da un installatore professionista. KEY AUTOMATION si riserva il diritto di modificare le presenti istru- Considerando le situazioni di rischio che possono verificarsi zioni qualora necessario, queste e/o versione superiore si possono durante le fasi di installazione e di uso del prodotto è... -
Page 4: Introduzione Al Prodotto
Kit di alimentazione con pannello fotovoltaico per l’automazione di cancelli e barriere (fig.1). 2.2 - Modelli PF30W MODELLO DESCRIZIONE QUANTITÀ PF30W Pannello solare 30W SOLE MODELLO DESCRIZIONE QUANTITÀ Box con scheda di controllo e due batterie Batterie 12V - 18Ah - accumulatore al piombo - acido tipo AGM Staffa per montaggio pannello... -
Page 5: Modalità Di Ricarica
ATTENZIONE ! ATTENZIONE ! NON UTILIZZARE MAI IL PANNELLO SOLARE E IL TRA- Il sistema fotovoltaico SOLE KIT è destinato ad applica- SFORMATORE DI ALIMENTAZIONE DA RETE ELETTRICA zioni residenziali e al funzionamento commerciale leggero ALLO STESSO TEMPO (FIG.6) -
Page 6: Esempio Di Installazione
2.7 - Esempio di installazione Consumo giornaliero = A+B+W+NLS (vedi par. 2.6) ATTENZIONE ! Le unità di controllo KEY AUTOMATION consentono di leggere l’at- Esempio di installazione con SUN11024 con sistema NLS tuale assorbimento di corrente dei motori durante il ciclo di lavoro, attivo e non attivo (luce cortesia su coperchio motore e su vedere le relative istruzioni. - Page 7 MOTORE MODELLO DESCRIZIONE SUN11024 MA24 + one PO24 ACCESSORI MODELLO DESCRIZIONE RX4Y Ricevente radio ECLIPSE Solo lampeggiante FT32 fotocellula TX + RX MODELLO DESCRIZIONE Striscia led coperchio motore Striscia led Eclipse Orario di lavoro giornaliero (in ore) Nc (Numero di cicli giornalieri) × Tempo di movimento ES: 48 ×...
-
Page 8: Verifiche Preliminari
NOTE CONSUMO GIORNALIETO in funzionamento con NLS: Consumeo giornaliero in funzionamento senza NLS senza luci A+B+W+NLS= 0.535+0.02+ 1.497+0.78=2.832 A/h di cortesia: A+B+W= 0.535+0.02+1.497= 2.052A/h Giorni di funzionamento con NLS senza ricarica: Capacità della batteria / CONSUMO GIORNALIERO con NLS = 6 Giorni di funzionamento senza NLS senza ricarica: giorni Capacità... -
Page 9: Installazione Del Prodotto
Assicurarsi che la tensione del pannello solare e della accende. Collegare il carico al controller. 4.4 - Pressacavi e cavi Key Automation consiglia vivamente di utilizzare le seguenti specifiche per i cavi 1 e 2 (fig.5) CAVO 1 CAVO 2... -
Page 10: Istruzioni Per L'uso
5 - ISTRUZIONI PER L’USO 5.1 - Simboli 1. LVR, ABSORB , LVD , FLOAT , P(PM) 2. Giorno e notte 3. Tipo di batteria: FLD, GEL, SLD, nessuno dei precedenti indica il tipo Usr 4. Ricarica 5. Errore 6. Scarico 7. -
Page 11: Impostazione Numero Seriale
Nell’interfaccia del menù “Voltaggio batteria”, premendo a lungo (> ATTENZIONE ! è possibile accedere al menù secondario (unidirezionale). Nel menù secondario, premendo brevemente è possibile Impostare il tipo di batteria appropriato (GEL, SLD, FLD or avviare la navigazione, premendo brevemente è... -
Page 12: Risoluzione Dei Problemi
Codice Modalità di funzionamento del carico Carico sempre attivo (PREDEFINITO) Controllo della luce solare con spegnimento al tramonto e accensione all’alba (NOTTURNO 1) Controllo della luce solare con punto di spegnimento dopo il tramonto (tempo di attivazione regolabile) e accensione prima dell’alba (tempo di attivazione regolabile) (NOTTURNO 2) Diverse modalità... - Page 13 INDEX Safety warnings pag. 14 Product overview pag. 15 Product description pag. 15 Models pag. 15 Technical characteristics pag. 15 Charging mode pag. 16 Compatibility pag. 16 Consumption pag. 16 Installation example pag. 17 Preliminary checks pag. 19 Installing the product pag.
-
Page 14: Safety Warnings
Key Automation Service Centre. Use of the automation system in these conditions may cause hazards; never place automation system components near to sources of heat or expose them to naked lights. -
Page 15: Product Overview

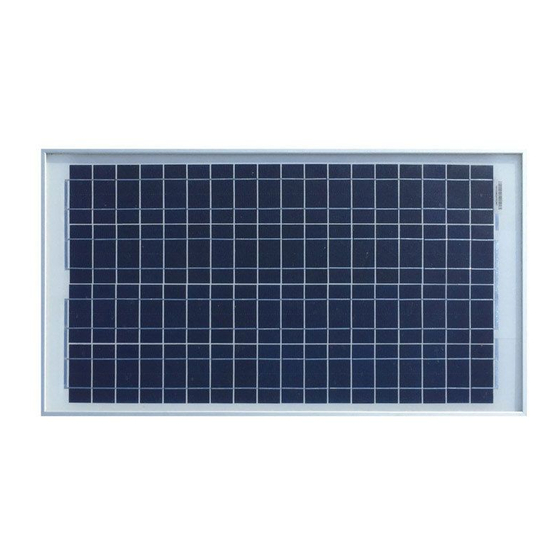

Solar powered kit for the automation of gates and barrier gates (fig.1). 2.2 - Models PF30W MODEL DESCRIPTION QUANTITY PF30W 30W solar panel SOLE MODEL DESCRIPTION QUANTITY Box with control card with two batteries Batteries 12V - 18Ah - AGM batteries Panel Mount Bracket... -
Page 16: Solar Panel
For a balanced system your Solar Panel should recieve at least ATTENTION ! 6 hours of direct sunlight. To calculate solar radiance in your area consult the web. The SOLE KIT solar powered system is intended for resi- dential applications and light commercial gate operation with limited cycles per day. - Page 17 2.7 - Installation example Daily consumption= A+B+W+NLS ATTENTION ! KEY AUTOMATION control units allow to read actual current draw Example of installation with SUN11024 and with 12 hours of motors during work cycle, see relative instruction. Night Light System (NLS) (Eclipse + cover LED strip) and without Night Light System.
- Page 18 MOTOR MODEL DESCRIPTION SUN11024 MA24 + one PO24 ACCESSORIES MODEL DESCRIPTION RX4Y Radio receiver ECLIPSE only FLASHLIGHT FT32 Pair of photocells TX + RX MODEL DESCRIPTION strip motor cover strip Eclipse Daily working time in hours Nc (Number of cycles/day) × Moving time ES: 48 ×...
-
Page 19: Preliminary Checks
DAILY CONS. with cycles and no NLS, no courtesy light = DAILY CONSUMPTION with cycles and NLS = A+B+W= 0.535+0.02+1.497= 2.052A/h A+B+W+NLS= 0.535+0.02+ 1.497+0.78=2.832 A/h DAYS with no charge with cycles and no NLS = DAYS with no charge with cycles and NLS = Battery capacity / Daily consumption with cycles and no NLS, no Battery capacity / DAILY CONSUMPTION with NLS = 6 days courtesy light = 8.7 days... -
Page 20: Installing The Product
LCD on. Connect load to controller. Make sure voltage of solar panel and battery are compatible with 4.4 - Cable and cable glands Key Automation strongly suggest to use the following specification for the cable 1 and 2 (fig.5) CABLE 1 CABLE 2... - Page 21 5 - OPERATING INSTRUCTION 5.1 - Symbols 1. LVR, ABSORB , LVD , FLOAT , P(PM) 2. Day and night 3. Battery type: FLD , GEL , SLD , Null means Usr 4. Charging 5.Error 6. Discharging 7. Time 8. Capacity 9.
- Page 22 In main loop "Battery voltage" interface, by long pressing (>3S) ATTENTION ! you can access secondary one-way loop. In secondary loop, by short pressing you can circulate Set the appropriate battery type (GEL, SLD, FLD or USr) interfaces, and by short pressing , you can change values, while a long-pressing (>3S) enables data saving and exit, and...
-
Page 23: Troubleshooting
Code Working mode Load always active (DEFAULT) Sunlight control with switch off at sunset and switch on at sunrise (NIGHT 1) Sunlight control with switch switch off point after sunset (time adjustable) and switch on before sunrise (NIGHT 2) Different load controlling modes define parameters adjustable and interface displayed. * period adjustable separately. -
Page 24: Components And Parts
SLB-0112 Universal Flat Mount Bracket Kit Installation Manual 7 - IMAGES Fig. 1. IT - Descrizione prodotto EN - Product description The Solarland SLB-0112 mounting kit has been specifically design for use with the Solarland ® ® SLP Series 10W –... -
Page 25: Control Unit
Fig. 4. IT - Installazione tipica EN - Typical Installation Fig. 5. IT - Layout del circuito EN - Circuit Layout ATTENTION ! IT: ATTENZIONE CON IL COLLEGAMENTO CONTROL DELLE BATTERIE: UNIT IL CORTO CIRCUITO È MOLTO PERICOLOSO. DC load joint connector EN: CAUTION CABLE 2... - Page 26 Fig. 7. IT - Valori di latitudine delle città del mondo EN - Worldwide towns latitude values AUSTRALIA AND SOUTHWEST FORMER SOVIET UNION KINSHASA NDJILI, ZAIRE VARDOE ,NORWAY PACIFIC ANADYR ,RUSSIAN FED KINSHASA NDOLO, ZAIRE ADELAIDE, AUSTRALIA ARKHANGELSK ,RUSSIAN FED KISANGANI, ZAIRE NORTH AND SOUTH AMERICA ALICE SPRINGS, AUSTRALIA...
- Page 27 SWAINS ISLAND DUBUQUE, IA MEMPHIS, TN SHREVEPORT, LA DULUTH, MN MERIDEN, CT SIOUX CITY, IA DURHAM, NC MIAMI, FL SIOUX FALLS, SD EAU CLAIRE, WI MILWAUKEE, WI SOUTH BEND, IN ABILENE, TX EL PASO, TX MINNEAPOLIS, MN SPARTANBURG, SC AKRON, OH ELIZABETH, NJ MINOT, ND SPOKANE, VA...
- Page 28 Key Automation S.r.l. Via Meucci - 30027 San Donà di Piave (VE) T. +39 0421.307.456 - F. +39 0421.656.98 Instruction version info@keyautomation.it - www.keyautomation.it 580SOLAR REV.03...
