4 - INSTALLAZIONE DEL PRODOTTO

4.1 - Collegamenti elettrici

ATTENZIONE - Prima di effettuare i collegamenti verificare che la centrale non sia alimentata

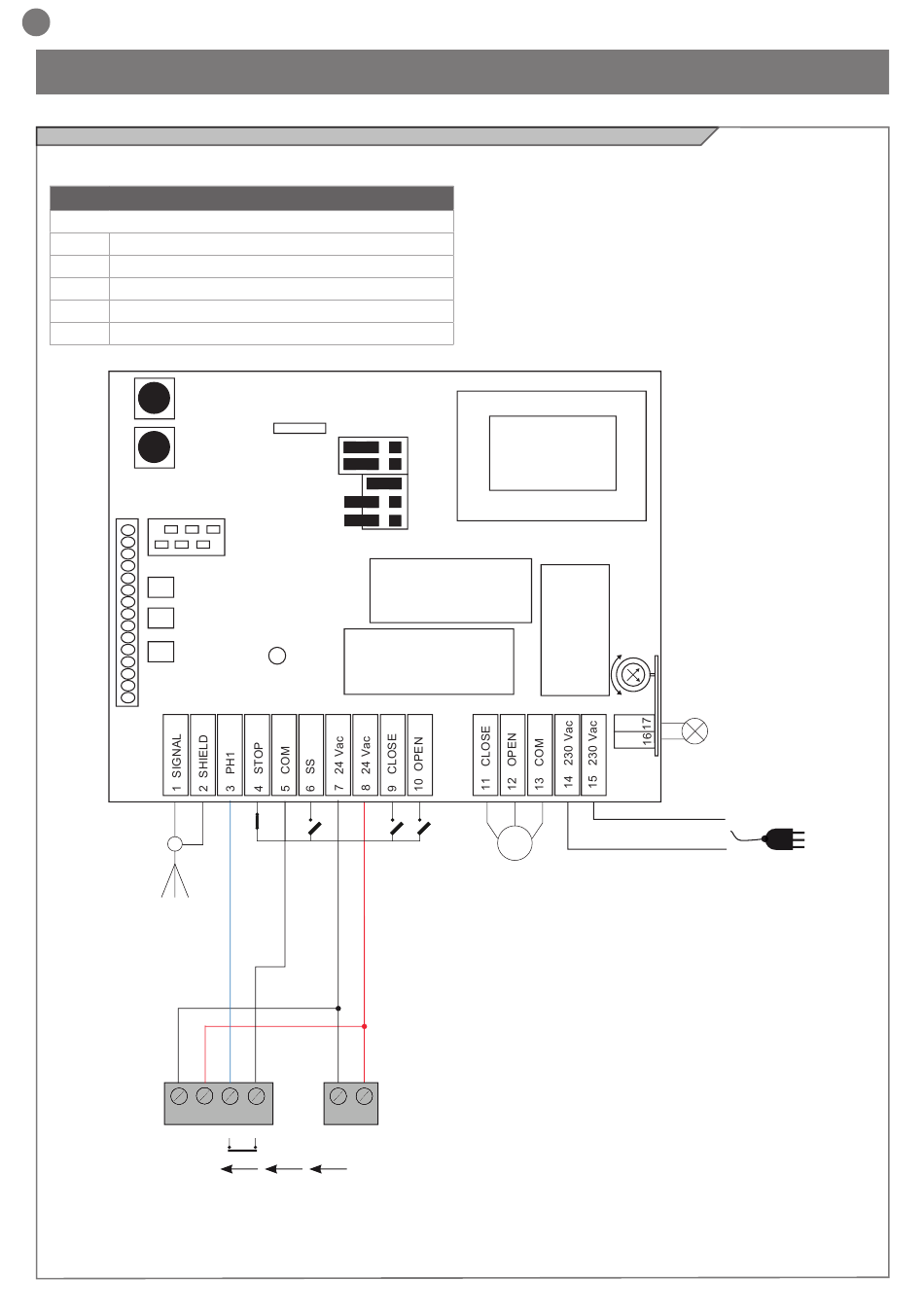

COLLEGAMENTI MOTORE / ALIMENTAZIONE
Morsettiera collegamenti alimentazione
11 Chiude motore
12 Apre motore
13 Comune motore
14 Alimentazione 230 Vac 50-60 Hz
15 Alimentazione 230 Vac 50-60 Hz
