COUGAR MX331 Mesh-X Assembly Drawing

MX3 3 1
MES H - X

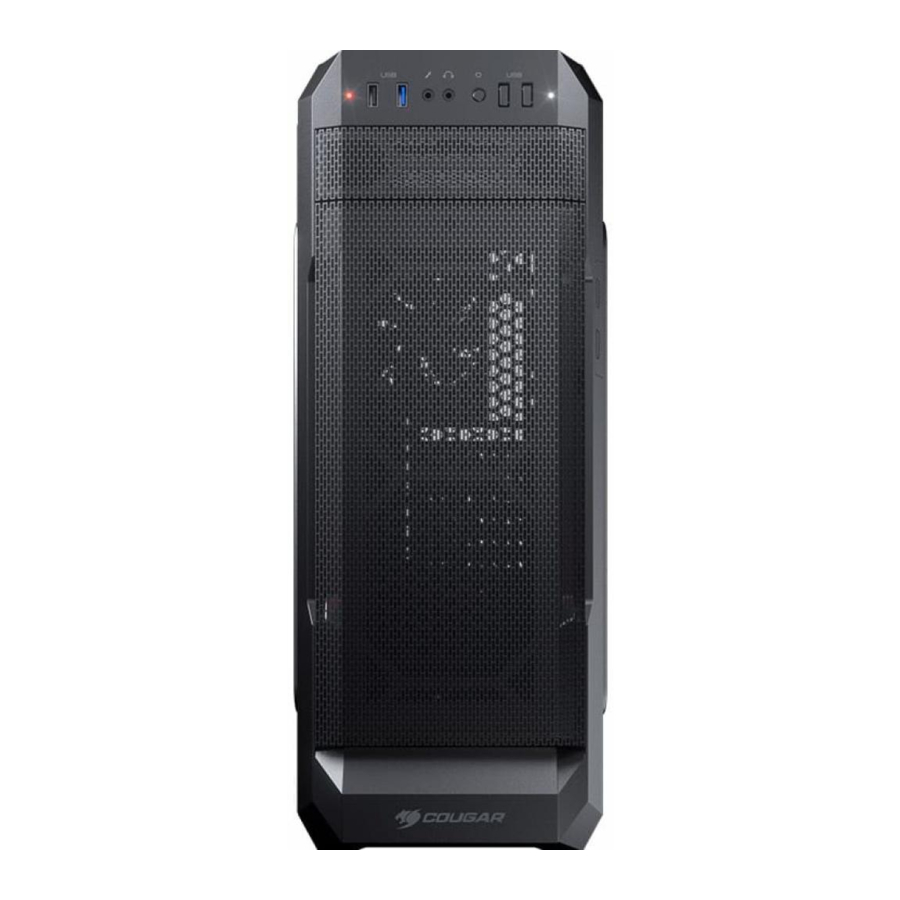

MX331 Mesh-X sports an attractive and compact design with a massive mesh front panel
for better airflow performance. With an elegant look, a highly functional design and a
durable construction, this case delivers great value.
Excellent Looks with Superior Airflow
MX331 Mesh-X's front panel combines with excellent appearance and powerful airflow.
Make sure your critical hardware can be maximum cooled!
Massive Expandability
MX331 Mesh-X allows you to fit a full-sized ATX motherboard, 350mm length graphic card,
" " "
one 5.25 devices, two 2.5 SSDs, and two 3.5 HDDs, which satisfy your expandability and
storage needs.
Strong Cooling
You can install up to six fans and a 240mm water cooling radiator to protect your investment
from the threat of overheating.
Minimalist Beauty
The case's PSU and 3.5 " bay cover provide a clean view of your case and keep the airflow
strong.
Model Name MX331 Mesh-X
Model No. CGR-5NC2B-MESH-X
Case Form Factor Mid Tower
Motherboard Type Mini ITX / Micro ATX / ATX
Dimension 204 (W) x 481 (H) x 443 (D) mm / 8 (W) x 19 (H) x 17 (D) inch
I/O Panel USB 3.0 x 1 , USB 2.0 x 1 , Mic x 1, Audio x 1 , Reset Button
5.25" : 1
Case Drive Bays 3.5" : 2
2.5" : 2+2 (converted from 3.5" drive bays)
Expansion Slots 7
Front : 120mm x 2
Cooling Fan Support
Top : 120mm x 2
Rear : 120mm x 1 (pre-installed)
Side : 200 / 120 / 80mm x 1
Maximum Number of Fans 6 Max.
Front : 240mm / 120mm
Water Cooling Radiator Support Top : 120mm
Rear : 120mm
Max. Graphics Card Length 350 (mm) / 13.8 (in)
155mm / 6.1inch
Max. CPU Cooler Height
Max. PSU Length 200mm / 7.9inch
Specifications might vary depending on the country or region of sale.

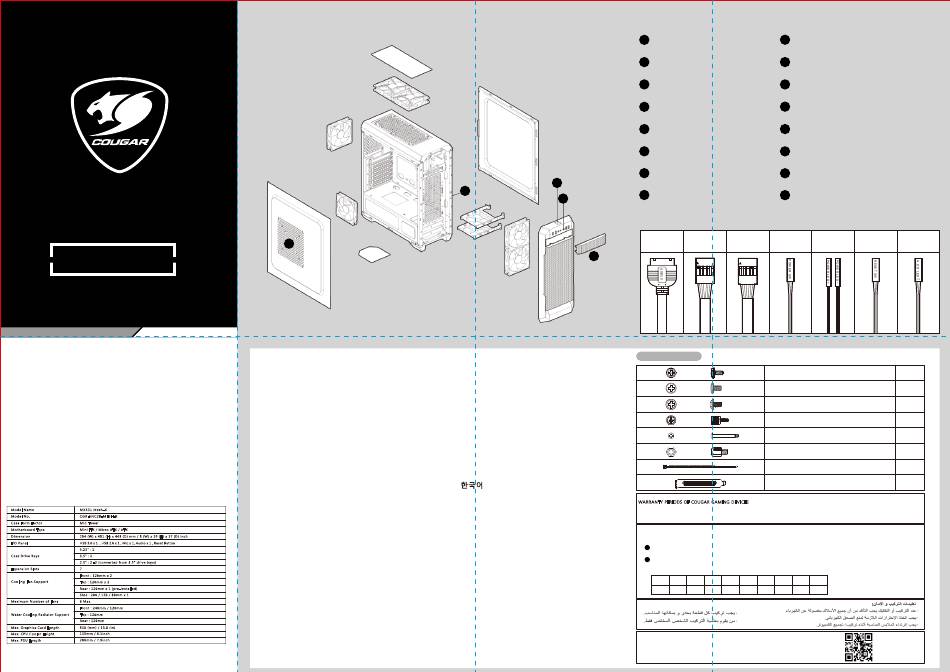

Assembly Drawing
N
O
M
H
P
F
L
FEATURES
ENGLISH
• Mesh front panel combines with excellent appearance and sufficient airflow
• Support for up to six fans and a 240mm radiator
• Support for up to 350mm long graphics cards
• Support for one 5.25" device, two 3.5" HDDs, and two 2.5" SSDs,
or four 2.5" SSDs
DEUTSCH
• Mesh-Frontpanel kombiniert mit exzellentem Erscheinungsbild und
ausreichendem Luftstrom
• Unterstützung für bis zu 6 Lüfter und einen 240-mm-Kühler
• Unterstützung für bis zu 350 mm lange Grafikkarten
• Unterstützung für ein 5,25-Zoll-Gerät, zwei 3,5-Zoll-Festplatten und
zwei 2,5-Zoll-SSDs oder vier 2,5-Zoll-SSDs
РУССКИЙ
• Сетчатая передняя панель отлично сочетается с внешним видом
корпуса и мощным потоком воздуха
• Поддержка до 6 вентиляторов и 240-мм радиатора
• Поддержка видеокарт длиной до 350 мм
• Поддержка одного 5.25-дюймового устройства, двух 3.5-дюймовых
жестких дисков и двух 2.5-дюймовых SSD или четырех 2.5-дюймовых
SSD
ESPAÑOL
• El panel frontal de malla, realiza una excelente combinación entre
apariencia y su sistema de flujo de aire
• Admite hasta 6 ventiladores y un radiador de 240 mm
• Soporte para tarjetas gráficas de hasta 350 mm de largo
• Soporte para un dispositivo de 5.25", dos HDD de 3.5" y dos SSD de 2.5 ",
o cuatro SSD de 2.5"
FRANÇAIS
• Le panneau avant en maille se combine avec une excellente apparence
et un flux d'air suffisant
• Prise en charge jusqu'à 6 ventilateurs et un radiateur de 240 mm
• Prise en charge de cartes graphiques jusqu'à 350 mm de long
• Prise en charge d'un appareil 5,25 ", de deux disques durs 3,5" et de
deux disques SSD 2,5 ", ou de quatre disques SSD 2,5"
G
A
I
B
J
C
K
E
D
PORTUGUÊS
• Painel frontal Mesh combina excelente design com alto fluxo de ar
• Suporta até 6 ventoinhas e radiador de 240mm
• Suporte de placa gráficas de ate 350mm de comprimento
• Suporte para 1 dispositivo de 5.25, 2 HDD 3.5" e 2 SSDs de
2.5" ou 4 SSDs de 2.5"
POLISH
• Siatkowy panel przedni łączy się z doskonałym wyglądem i
wystarczającym przepływem powietrza
• Obsługa do 6 wentylatorów i radiatora 240mm
• Obsługa dla kart graficznych o długości do 350mm
• Obsługa jednego napędu 5.25cala, dwa dyski twarde 3.5 cala
i dwa dyski ssd 2.5 cala lub 4 dyski ssd2.5 cala
한국어
• 우수한 외관과 충분한 공기 흐름이 결합 된 메쉬 전면 패널.
• 최대 6개의 팬과 240mm 라디에이터를 지원합니다.
• 최대 350mm 길이의 그래픽 카드를 지원합니다.
• 5.25" 장치 1개와 3.5" HDD 2개 및 2.5" SSD 2개 또는 2.5" SSD
4개를 지원합니다
日本語
• フロントパネルはメッシュ設計で、優れた外観と十分な通気性を備えています
• 6個のファンと240ｍｍの水冷ラジエーターを装着でき、優れた放熱効果を確
保します
• 最大350mmグラフィックカードに対応できます
• 1つの5.25" デバイスと2つの3.5"のHDD、2つの2.5" SSDもしくは 4つの
2.5" SSDを搭載可能です
中 文
• 铁网面板结合美观设计与畅通气流
• 最高支援6个风扇与240mm水冷散热器
• 支援长达350mm的显示卡
• 支援1个5.25" 装置、2个 3.5" HDD硬盘、2个 2.5" SSD硬盘
(或4个2.5" SSD硬盘)
A I
2.5 " HDD/SSD drive bays
Power button
B J
Reset button 3.5" HDD trays (compatible for 2.5" HDD/SSD)
C K
USB 3.0 / USB 2.0 / HD audio ports 2 x 120mm fans for front panel (optional)
D L
Front panel Air filter for bottom panel
E M
5.25 " ODD cover 120mm fan for rear panel (pre-installed)
F N
Left side panel Air filter for top panel
G O
Right side panel 2 x 120mm fans for top panel (optional)
H P
slot covers 200 / 120 / 80mm fan for Side panel (optional)
Installing the Front I/O Connectors
USB 3.0 USB 2.0 HD AUDIO POWER SW POWER LED
USB HD AUDIO
ACCESSORY KIT
Power supply screws
3.5" HDD screws
Motherboard screws, 5.25" ODD screws,
and 2.5" SSD screws
3.5" HDD tray and cage screws
Front fan screws
Stand-off
Cable ties
Slot cover
GLOBAL WARRANTY POLICY
WARRANTY PERIODS OF COUGAR GAMING DEVICES
Product : COUGAR MX331 Mesh-X
Warranty : 1 Year
This warranty gives you specific legal rights. You may also have other rights granted under local law. These rights may vary.
●
Only for electrical components.
●
ДАТА ИЗГОТОВЛЕНИЯ ПРОДУКЦИИ
год и месяц изготовления продукции указаны в серийном номере продукта.
(существует 2 способа определения даты изготовления, оба способа описаны ниже)
A После S/N: первые две цифры означают год, вторые две – месяц изготовления.
Например, S/N: H1702000001 означает, что товар был произведен в феврале 2017 года.
B После S/N: если указаны буквы, то две буквы представляют цифры из таблицы ниже,и означают год,
последующие две цифры – месяц изготовления.
Например, S/N: DAG02REVI000001 означает, что товар был произведен в феврале 2017 года.
A B C D E F G H I J
1 2 3 4 5 6 7 8 9 0
БЪЛГАРИЯ
• Подробни инструкции за употреба изтеглете от: https://cougargaming.com/bg
RESET SW H.D.D LED
X 7
X 5
X 14
X 2
X 4
X 3
X 6
X 1
Например,
●
AG = 17 = 2017 год
България QR код
