COUGAR MX331 MESH-G Manual

MX3 3 1
M E S H - G

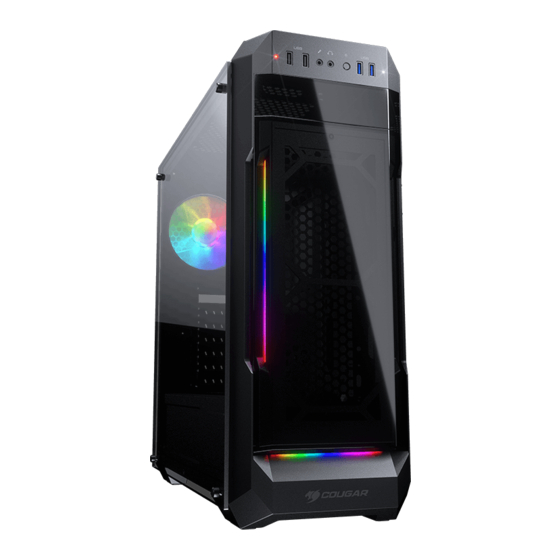

MX331 Mesh-G has three built in RGB strips at the front panel, which showcases spectacular
lighting effects. With a crystal clear tempered glass left panel, you are freely to create a clear
view of your computerʼs internal components. Itʼs also equipped with adjustable fan speed
controller and 4 USB ports to bring you efficient and convenient experiences.
Three Stylish RGB Strips and Superior Airflow
MX331 Mesh-Gʼs front panel combines with excellent appearance and powerful airflow.
Make sure your critical hardware can be maximum cooled! With three RGB lighting strips,
it also brings you more stylish design and more RGB lighting effects.
Extraordinary Transparent View
A beautiful transparent window acts as a portal into your PCʼs interior. Ideal for those who
want to set up internal lighting show and a clean build.
Adjustable Fan Speed Controller
With a convenient manual switch at the front panel, you are able to adjust fan speeds fast
and easily. Itʼs no longer necessary to control via complicated software.
Abundant for Multiple USB Devices
The front panel is equipped with two USB 3.0 ports and two USB 2.0 ports, let you easily
connect multiple peripheral devices and accessory charging. Not only optimize your processing
experiences, but also keep all USB devices without limitations.
Massive Expandability
MX331 Mesh-G allows you to fit a full-sized ATX motherboard, 350mm-length graphic card,
one 5.25 " devices, two 2.5 " SSDs, and two 3.5 " HDDs, which satisfy your expandability and
storage needs.
Strong Cooling
You can install up to five fans and a 240mm water cooling radiator to protect your investment
from the threat of overheating.
Model Name MX331 Mesh-G
Model No. CGR-5NC2B-MESH-G
Case Form Factor Mid Tower
Motherboard Type Mini ITX / Micro ATX / ATX
Dimension 204 (W) x 481 (H) x 443 (D) mm / 8 (W) x 19 (H) x 17 (D) inch
I/O Panel USB 3.0 x 2 , USB 2.0 x 2 , Mic x 1, Audio x 1 , RGB Control Button
5.25" : 1
Case Drive Bays 3.5" : 2
2.5" : 2+2 (converted from 3.5" drive bays)
Expansion Slots 7
Front : 120mm x 2
Cooling Fan Support Top : 120mm x 2
Rear : 120mm x 1 (pre-installed)
Maximum Number of Fans 5 Max.
Front : 240mm / 120mm
Top : 120mm
Water Cooling Radiator Support
Rear : 120mm
Transparent Left Panel 4mm Tempered Glass
Max. Graphics Card Length 350 (mm) / 13.8 (in)
Max. CPU Cooler Height 155mm / 6.1inch
200mm / 7.9inch
Max. PSU Length
Specifications might vary depending on the country or region of sale.

Assembly Drawing

N
O
M
H
F
L

FEATURES

ENGLISH
• Three RGB strips at the front panel with spectacular lighting effects
• Crystal clear tempered glass left panel
• Adjustable fan speed controller
• Abundant for multiple USB devices
• Support for up to five fans and a 240mm radiator
• Support for up to 350mm long graphics cards
• Support for one 5.25" device, two 3.5" HDDs, and two 2.5" SSDs, or
four 2.5" SSDs
DEUTSCH
• Drei RGB-Streifen an der Vorderseite mit spektakulären Beleuchtungsmodi
• Linke Platte aus kristallklarem gehärtetem Glas
• Einstellbarer Lüfterdrehzahlregler
• Reichlich vorhanden für mehrere USB-Geräte
• Unterstützung für bis zu fünf Lüfter und einen 240-mm-Kühler
• Unterstützung für bis zu 350 mm lange Grafikkarten
• Unterstützung für ein 5,25-Zoll-Gerät, zwei 3,5-Zoll-Festplatten und zwei
2,5-Zoll-SSDs oder vier 2,5-Zoll-SSDs
РУССКИЙ
• Три полосы RGB на передней панели с впечатляющими режимами
освещения
• Кристально чистое закаленное стекло на левой панели
• Регулируемый регулятор скорости вращения вентилятора
• Вмещает до нескольких USB-устройств
• Поддержка до пяти вентиляторов и 240-мм радиатора
• Поддержка видеокарт длиной до 350 мм
• Поддержка одного 5.25-дюймового устройства, двух 3.5-дюймовых
жестких дисков и двух 2.5-дюймовых SSD или четырех 2.5-дюймовых SSD
ESPAÑOL
• Tres tiras RGB en el panel frontal con modos de iluminación espectaculares
• Panel izquierdo de cristal templado transparente
• Controlador de velocidad del ventilador ajustable
• Abundantes entradas para múltiples dispositivos USB
• Admite hasta cinco ventiladores y un radiador de 240 mm
• Soporte para tarjetas gráficas de hasta 350 mm de largo
• Soporte para un dispositivo de 5.25" , dos HDD de 3.5" y dos SSD de 2.5" ,
o cuatro SSD de 2.5"
FRANÇAIS
• Trois bandes RVB sur le panneau avant avec des modes d'éclairage
spectaculaires
• Panneau gauche en verre trempé limpide
• Contrôleur de vitesse de ventilateur réglable
• Abondant pour plusieurs périphériques USB
• Prise en charge jusqu'à cinq ventilateurs et un radiateur de 240 mm
• Prise en charge de cartes graphiques jusqu'à 350 mm de long
"
• Prise en charge d'un appareil 5,25 , de deux disques durs 3,5" et de deux
disques SSD 2,5 " , ou de quatre disques SSD 2,5"
G
A
I
B
J
C
K
E
D
PORTUGUÊS
• Três tiras RGB no painel frontal com modos espetaculares de iluminação
• Painel esquerdo de vidro temperado transparente
• Controlador de velocidade das ventoinhas
• Entradas para multiplos dispositivos USB
• Suporta até 5 ventoinhas e radiador de 240mm
• Suporte de placa gráficas de ate 350mm de comprimento
• Suporte para 1 dispositivo de 5.25" , 2 HDD 3.5" e 2 SSDs de 2.5" ou 4 SSDs
de 2.5"
POLISH
• Trzy paski RGB (paski z diodami led )na panelu frontowym z widowiskowymi
trybami oświetlenia
• Krystalicznie czyste szkło hartowane lewy panel
• Regulowany kontroler prędkości wentylatora
• Przystosowany do wielu urządzeń USB
• Obsługa do pięciu wentylatorów i radiatora 240mm
• Obsługa dla kart graficznych o długości do 350mm
• Obsługa jednego napędu 5.25 cala, dwa dyski twarde 3.5 cala i dwa dyski
ssd 2.5 cala lub 4 dyski ssd 2.5 cala
한국어
• 화려한 조명 모드를 갖춘 전면 패널의 RGB 스트립 3개.
• 좌측 패널의 투명한 크리스탈 강화 유리.
• 팬 속도를 컨트롤러로 조정할 수 있습니다.
• 여러 USB 장치를 사용할 수 있는 풍족한 공간
• 최대 5개의 팬과 240mm 라디에이터를 지원합니다.
• 최대 350mm 길이의 그래픽 카드를 지원합니다.
• 5.25" 장치 1개와 3.5" HDD 2개 및 2.5" SSD 2개 또는 2.5" SSD 4개를 지원합니다
日本語
• フロントパネルに多種類のRGBモードを備えた三つのRGB LEDストリップを装着しています
• 強化ガラスウィンドウでPCの内部が見えるので内部のパーツを引き立てます
• ファン速度を調整可能なコントローラー
• 複数のUSBデバイスに対応可能
• 5個のファンと240ｍｍの水冷ラジエーターを装着でき、優れた放熱効果を確保します
• 最大350mmグラフィックカードに対応できます
• 1つの5.25" デバイスと2つの3.5" のHDD、2つの2.5" SSDもしくは 4つの2.5" SSDを搭
載可能です
中 文
• 前面板三条RGB灯条展现多种炫彩灯效
• 全景透视钢化玻璃左侧板
• 可调式风扇转速控制拨杆
• 丰富的USB接口可同时支援多个USB装置
• 最高支援5个风扇与240mm水冷散热器
• 支援长达350mm的显示卡
• 支援1个5.25" 装置、2个 3.5" HDD硬盘、2个 2.5" SSD硬盘 (或4个2.5" SSD硬盘)
A I
2.5 " HDD/SSD drive bays
Power button
B J
RGB control button 3.5" HDD trays (compatible for 2.5" HDD/SSD)
C K
USB 3.0 / USB 2.0 / HD audio ports 2 x 120mm fans for front panel (optional)
D L
Front panel Air filter for bottom panel
E M
5.25 " ODD cover 120mm fan for rear panel (pre-installed)
F N
Tempered glass side panel Air filter for top panel
G O
Right side panel 2 x 120mm fans for top panel (optional)
H
slot covers

Installing the Front I/O Connectors

USB 3.0 USB 2.0 HD AUDIO POWER SW POWER LED H.D.D LED
USB HD AUDIO
ACCESSORY KIT
Power supply screws
3.5" HDD screws
Motherboard screws, 5.25" ODD screws,
and 2.5" SSD screws
3.5" HDD tray and cage screws
Front fan screws
Stand-off
Cable ties
Slot cover

GLOBAL WARRANTY POLICY

WARRANTY PERIODS OF COUGAR GAMING DEVICES
Product : COUGAR MX331 Mesh-G
Warranty : 1 Year
This warranty gives you specific legal rights. You may also have other rights granted under local law. These rights may vary.
●
Only for electrical components.
●
ДАТА ИЗГОТОВЛЕНИЯ ПРОДУКЦИИ
год и месяц изготовления продукции указаны в серийном номере продукта.
(существует 2 способа определения даты изготовления, оба способа описаны ниже)
A После S/N: первые две цифры означают год, вторые две – месяц изготовления.
Например, S/N: H1702000001 означает, что товар был произведен в феврале 2017 года.
B После S/N: если указаны буквы, то две буквы представляют цифры из таблицы ниже,и означают год,
последующие две цифры – месяц изготовления.
Например, S/N: DAG02REVI000001 означает, что товар был произведен в феврале 2017 года.
A B C D E F G H I J
1 2 3 4 5 6 7 8 9 0
БЪЛГАРИЯ
• Подробни инструкции за употреба изтеглете от: https://cougargaming.com/bg
RGB STRIPS FAN SPEEDS FAN
POWER CABLE POWER CABLE CONNECTORS
FAN1 FAN2
X 7
X 5
X 14
X 2
X 4
X 3
X 6
X 1
Например,
●
AG = 17 = 2017 год
България QR код
