COUGAR MESH-G MX410 User Manual

M X4 1 0
ME SH - G

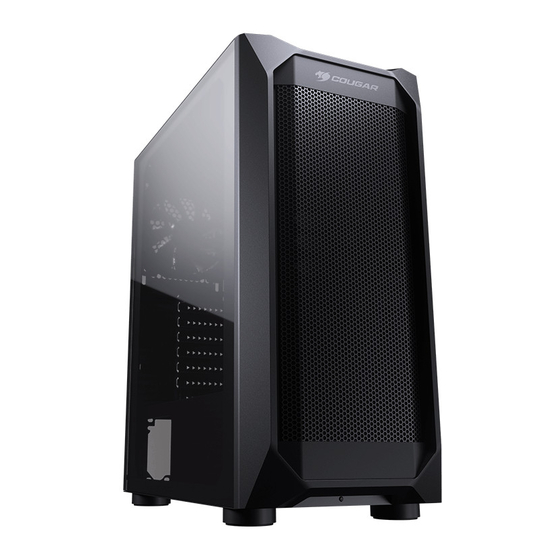

MX410 Mesh-G sports an attractive and compact design with a massive mesh front panel
for better air flow performance. With a massive tempered glass left panel, MX410 Mesh-G
showcases a clean and tidy build. It has wider but more compact and powerful design,
which allows you to have high-performance and abundant storage space.
Excellent Looks with Superior Airflow
MX410 Mesh-Gʼs front panel combines with excellent appearance and sufficient airflow.
Let it breathe through the front panel!
Elegant Design with Massive Tempered Glass Left Panel
With the full-length PSU cover hides cables and a massive tempered glass left panel presents
a clean and tidy build, you can easily build a pro-level system.
Wider but More Compact and Powerful
MX410 Mesh-Gʼs 210mm width allows much larger interior space with better cooling
performance and cable management. However, its compact exterior dimension takes up
less desktop space. MX410 Mesh-G can surely fit a full-sized ATX Motherboard, 300mm-length
" "
Graphic card, three 2.5 SSDs, and two 3.5 HDDs, which allow you to achieve the extreme
operation and abundant storage space.
Abundant for Multiple USB Devices
The front panel is equipped with two USB 3.0 ports and two USB 2.0 ports, let you easily
connect multiple peripheral devices and accessory charging. Not only optimize your processing
experiences, but also keep all USB devices without limitations.
Strong Cooling Performance
MX410 Mesh-Gʼs interior space supports up to 165mm height CPU air cooler, a 240mm
water cooling radiator, and high-end cooling components. It helps you to protect critical
components from overheating.
Model Name MX410 Mesh-G
Model No. CGR-5VM6B-MESH-G
Case Form Factor Mid Tower
Motherboard Type Mini ITX / Micro ATX / ATX
Dimension 210 (W) x 455 (H) x 380 (D) mm / 8.3 (W) x 17.9 (H) x 15 (D) inch
I/O Panel USB 3.0 x 2 , USB 2.0 x 2 , Mic x 1, Audio x 1 , Reset Button
3.5" : 2 max.
Case Drive Bays
2.5" : 3 max.
Expansion Slots 7
Front : 120mm x 3
Cooling Fan Support Top : 120mm x 2
Rear : 120mm x 1 (pre-installed)
Maximum Number of Fans 6 Max.
*
Front : 240mm / 120mm
*
Water Cooling Radiator Support Top : 240mm / 120mm ( Max. Component Height on Motherboard is 40mm )
Rear : 120mm
300 (mm) / 11.8 (in) (Only fans at the front panel)
Max. Graphics Card Length
270 (mm) / 10.6 (in) (Radiator with fans at the front panel)
Max. CPU Cooler Height 165mm / 6.5inch
Max. PSU Length 160mm / 6.3inch
Specifications might vary depending on the country or region of sale.
*Please choose either of front or top to install a 240mm radiator.
GLOBAL WARRANTY POLICY
WARRANTY PERIODS OF COUGAR GAMING DEVICES
Product : COUGAR MX410 Mesh-G
Warranty : 1 Year
● This warranty gives you specific legal rights. You may also have other rights granted under local law.
These rights may vary.
● Only for electrical components.
Assembly Drawing
FEATURES
ENGLISH
• Mesh front panel combines with excellent appearance and
sufficient airflow
• Elegant design with massive tempered glass left panel
• Support for up to six fans and a 240mm radiator
• Support for up to 300mm long graphics cards
• Support for two 3.5" HDDs and three 2.5" SSDs
DEUTSCH
• Mesh-Frontpanel kombiniert mit exzellentem Erscheinungsbild
und ausreichendem Luftstrom
• Elegantes Design mit linker Abdeckung aus massivem gehärtetem Glas
• Unterstützt bis zu sechs Lüfter und einen 240-mm-Kühlkörper
• Unterstützt Grafikkarten mit einer Länge von bis zu 300 mm
• Unterstützt zwei 3,5 Zoll-Festplatten und drei 2,5 Zoll-SSDs
РУССКИЙ
• Сетчатая передняя панель отлично сочетается с внешним
видом корпуса и мощным потоком воздуха
• Элегантный дизайн с массивной левой панелью из
закаленного стекла
• Поддержка до шести вентиляторов и 240-мм радиатора
• Поддержка видеокарт длиной до 300 мм
• Поддержка двух 3.5-дюймовых жестких дисков и трех
2.5-дюймовых SSD
ESPAÑOL
• El panel frontal de malla, realiza una excelente combinación
entre apariencia y su sistema de flujo de aire
• Diseño elegante con panel izquierdo de vidrio templado
• Soporta hasta seis ventiladores y un radiador de 240mm
• Soporte para tarjetas gráficas de hasta 300mm de largo
• Soporte para dos HDD de 3.5" y tres SSD de 2.5"
FRANÇAIS
• Le panneau avant en maille se combine avec une excellente
apparence et un flux d'air suffisant
• Conception élégante avec un capot gauche en verre trempé massif
• Prend en charge jusqu'à 6 ventilateurs et un radiateur de 240 mm
• Prend en charge les cartes graphiques jusqu'à 300 mm de longueur
• Prise en charge de deux disques durs 3,5" et trois SSD 2,5"
PORTUGUÊS
• Painel frontal Mesh combina excelente design com alto fluxo de ar
• Design elegante com painel lateral esquerdo em vidro temperado
• Suporta até 6 ventoinhas e radiador de 240mm
• Suporta placas gráficas de até 300mm
• Suporta até 2 HDDs de 3.5" e 3 SSDs de 2.5"
POLISH
• Siatkowy panel przedni łączy się z doskonałym wyglądem i
wystarczającym przepływem powietrza
• Elegancki wygląd dzięki lewej pokrywie z litego szkła hartowanego
• Obsługa maksymalnie 6 wentylatorów i radiatora do 240 mm
• Możliwość montażu kart graficznych o długości do 300 mm
• Obsługa dwóch dysków twardych 3,5" i trzy SSD 2,5"
한국어
• 우수한 외관과 충분한 공기 흐 름 이 결 합 된 메 쉬 전 면 패 널
• 강력한 강화 유리 좌측 덮 개 가 있 는 우 아 한 디 자 인
• 최대 6 개의 팬 및 240 mm 라 디 에 이 터 지 원
• 최대 300mm의 긴 그래 픽 카 드 를 지 원
• 3.5" HDD 2개와 2.5" S SD 3 개
日本語
• フロントパネルはメッシュ設計で、優れた外観と十分な通気性を備えています
• 強化ガラスウィンドウでPCの内部が見えるので内部のパーツを引き立てます
• 最大6つのファンと240mmの水冷ラジエーターを搭載可能です
• 最大300mmグラフィックカードに対応できます
• 2つの3.5インチのHDDと3つの2.5" SSDを装着できます
中 文
• 铁网面板结合美观设计 与 畅 通 气 流
• 高雅设计与全透钢化玻 璃 左 侧 盖
• 最高可支援6 个风扇与2 4 0 mm 的 水 冷 散 热 器
• 支援长达300 mm的显示 卡
• 支持2 个 3.5" HDD硬盘 与 3 个 2 .5 " S S D硬 盘
A G
2.5" HDD/SSD drive bay
Power button / Reset button
B H
Air filter for top panel
USB 3.0 / USB 2.0 / HD audio ports
C I
Front panel Air filter for bottom panel
D J
Tempered glass side panel 3 x 120mm fans for front panel (optional)
E K
2 x 120mm fans for top panel (optional)
Right side panel
F L
3.5 " HDD cage 120mm fan for rear panel (pre-installed)
Installing the Front I/O Connectors
USB 3.0 HD AUDIO POWER SW RESET SW
USB 2.0
USB HD AUDIO
ACCESSORY KIT
3.5" HDD screws
Motherboard screws and 2.5" SSD screws
Power supply screws
Stand-off
Fan screws
Cable ties
ДАТА ИЗГОТОВЛЕНИЯ ПРОДУКЦИИ
год и месяц изготовления продукции указаны в серийном номере продукта.
(существует 2 способа определения даты изготовления, оба способа описаны ниже)
A
После S/N: первые две цифры означают год, вторые две – месяц изготовления.
Например, S/N: H1702000001 означает, что товар был произведен в феврале 2017 года.
B
После S/N: если указаны буквы, то две буквы представляют цифры из таблицы ниже,и означают год,
последующие две цифры – месяц изготовления.
Например, S/N: DAG02REVI000001 означает, что товар был произведен в феврале 2017 года.
A B C D E F G H I J
1 2 3 4 5 6 7 8 9 0
БЪЛГАРИЯ
• Подробни инструкции за употреба изтеглете от: https://cougargaming.com/bg
POWER LED H.D.D LED
X 8
X 17
X 12
X 3
X 8
X 6
Например,
●
AG = 17 = 2017 год
България QR код
