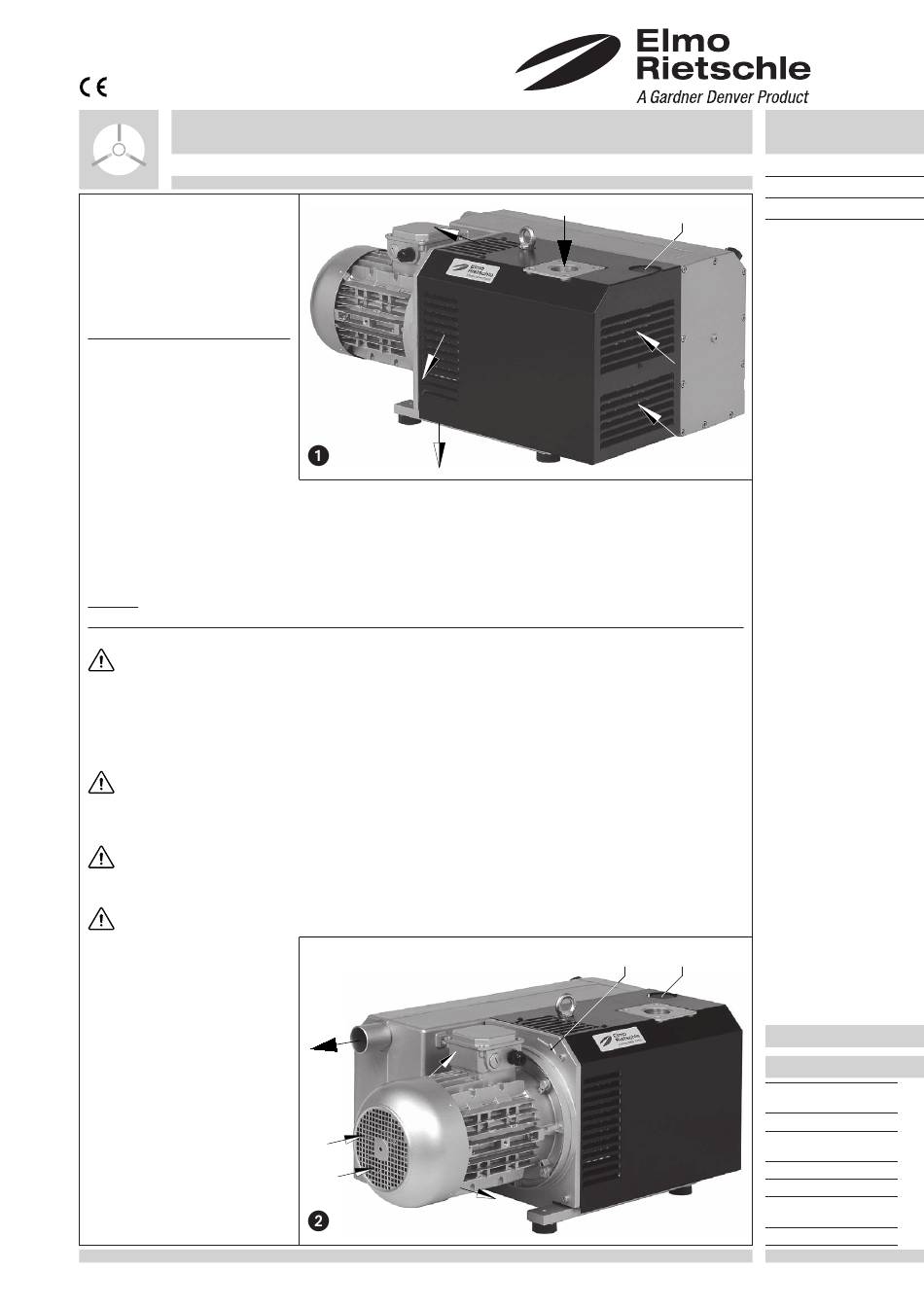

Betriebsanleitung
Vakuumpumpen
Ausführungen
Diese Betriebsanleitung gilt für folgen-
de ölüberfl utete Drehschieber-Vaku-
umpumpen: V-VC 202 und V-VC 303
Das Nennsaugvermögen bei freier
Ansaugung beträgt 200 und 300 m
bei 50 Hz. Die Abhängigkeit des Saug-
vermögens vom Ansaugdruck zeigt
das Datenblatt D 231/20.
Beschreibung
V-VC 202 und V-VC 303 haben saug-
seitig ein Siebfi lter und auslassseitig
einen Öl- und Ölnebelabscheider
für die Rückführung des Öls in den
Ölkreislauf. Die Vakuumpumpe ist
durch eine Schallhaube gekapselt. Ein
Ventilator zwischen Pumpenge häuse
und Motor sorgt für eine intensive
Luftkühlung des Pumpengehäuses
und bewirkt die Kühlung des umlaufenden Öles.
Ein integriertes Rückschlagventil verhindert ein Belüften des evakuierten Systems nach dem Abstellen der Pumpe. Bei
Stillstandzeiten von über zwei Minuten sollte die angeschlossene Leitung auf Atmosphärendruck belüftet werden.
Ein serienmäßiges Gasballastventil (U) verhindert bei betriebswarmer Pumpe die Kondensation von Wasserdampf im
Pumpeninneren bei Ansaugung geringer Dampfmengen. Für höheren Wasserdampfanfall kann ein verstärkter Gasballast
vorgesehen werden.
Der Antrieb der Pumpen erfolgt durch angefl anschte Drehstrom-Normmotoren über eine Kupplung.
Zubehör: Bei Bedarf Vakuumregulierventil (ZRV), zusätzliches Rückschlagventil (ZRK), Staubabscheider (ZFP), vakuum-
dichtes Ansaugfi lter (ZVF), Motorschutzschalter (ZMS), Sanftanlauf (ZAD) und Vakuummeter (ZVM).
Verwendung
Die Vakuumpumpen V-VC sind für den Einsatz im gewerblichen Bereich geeignet, d.h. die Schutzeinrich-
tungen entsprechen DIN EN 294 Tabelle 4 für Personen ab 14 Jahren.
Die Typen eignen sich zum Evakuieren von geschlossenen Systemen oder für ein Dauervakuum im folgenden Ansaug-
druck-Bereich: 0,5 bis 500 mbar (abs.)
Bei Dauerbetrieb außerhalb dieser Bereiche besteht die Gefahr des Ölverlustes über die Auslassöffnung. Bei Evakuie-
rung geschlossener Systeme darf das zu evakuierende Volumen max. 2% des Nennsaugvermögens der Vakuumpumpe
betragen.
Für Dauerbetrieb > 100 mbar (abs.) wird der nächst größere Motor empfohlen.
Die abgesaugte Luft darf Wasserdampf enthalten, jedoch kein Wasser und andere Flüssigkeiten. Aggressive
oder brennbare Gase und Dämpfe dürfen nicht abgesaugt werden.
Wasserdampfverträglichkeit siehe Info I 200.
Bei Förderung von brennbaren oder aggressiven Gasen und Dämpfen mit Sonderausführungen muss die Sicher-
heitsanleitung X 2 beachtet werden.
Die Umgebungstemperatur und die Ansaugtemperatur muss zwischen 12 und 40°C liegen. Bei Temperaturen
außerhalb dieses Bereiches bitten wir um Rücksprache.
Die Standard-Ausführungen dürfen nicht in explosionsgefährdeten Räumen betrieben werden.
Gegendrücke auf der Auslassseite sind nur bis zu + 0,1 bar zulässig.
Bei Anwendungsfällen, wo ein unbeabsichtigtes Abstellen oder ein Ausfall der Vakuumpumpe zu einer Ge-
fährdung von Personen oder Einrichtungen führt, sind entsprechende Sicherheitsmaßnahmen anlagenseits
vorzusehen.
F
3
/h
F
B
F
E
A
F
O
F
V-VC
V-VC 202
U
V-VC 303
E
E
U
B 232/20
1.8.2008
Gardner Denver
Schopfheim GmbH
Postfach 1260
79642 SCHOPFHEIM
GERMANY
Fon +49 7622 / 392 - 0
Fax +49 7622 / 392 - 300
e-mail: er.de@
gardnerdenver.com
www.gd-elmorietschle.com
