Cabeamento Coaxial
NOTA: Este recurso está disponível na versão
residencial ou com o uso do jogo de atualização
COAX.
O MICROSCANNER mede o comprimento total
de um cabo coaxial de 50 e/ou 75Ω (Ohms), RG-
6 e identifica seu estado de terminação.
1. Conecte o adaptador COAX fornecido ao
conector MAIN (PRINCIPAL) (identificado na
unidade logo acima do conector modular 8).
2. Conecte o cabo a ser testado ao conector do
adaptador COAX.

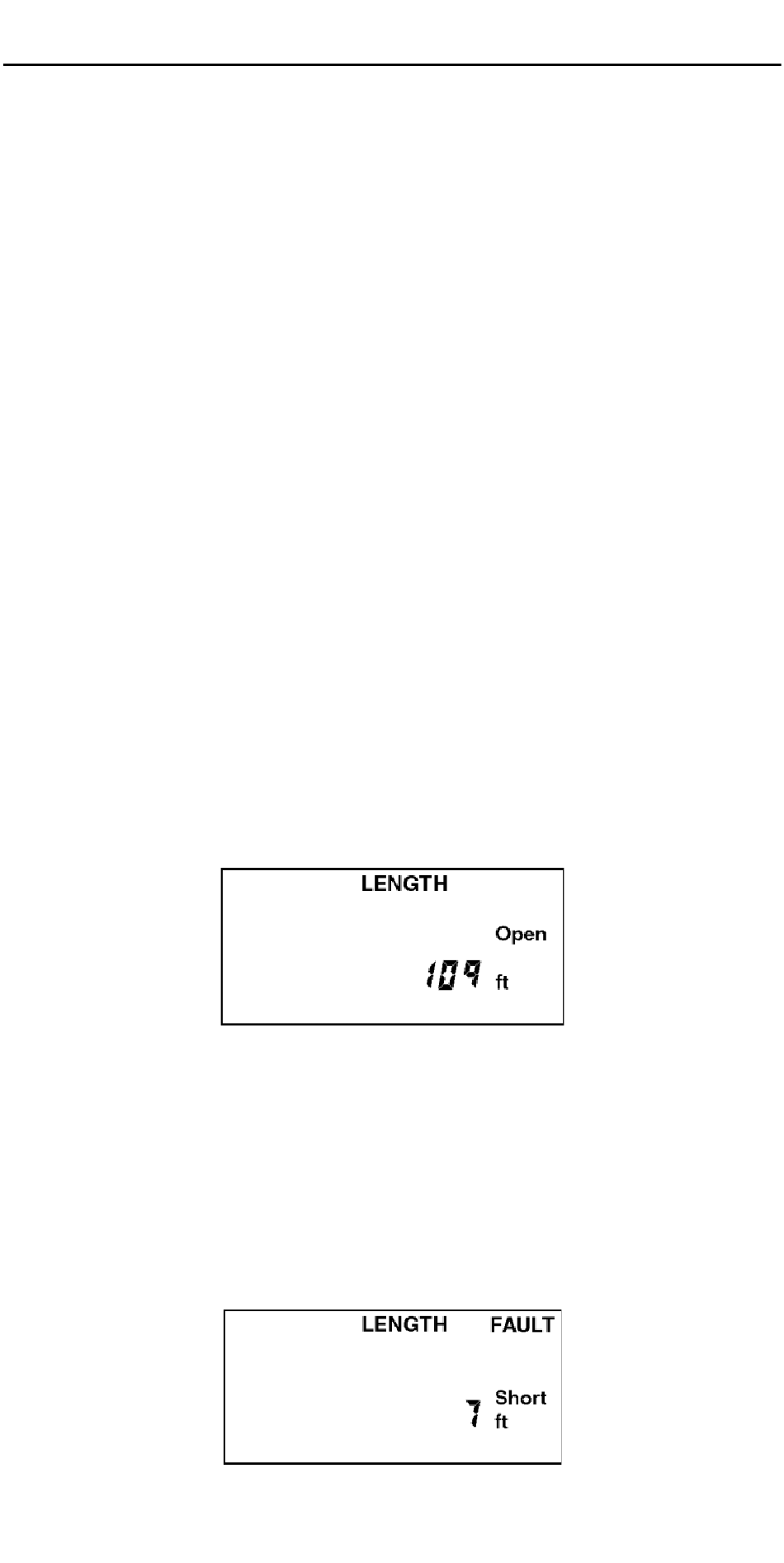

3. Para exibir a tela Comprimento, pressione a
Tecla MODE até que a palavra LENGTH
seja exibida na tela. O comprimento total do
cabo será exibido.
Se o cabo coaxial não estiver terminado na
extremidade distante, a palavra Open (Aberto)
será exibida.
Se for detectado um cabo em curto, serão
exibidas as palavras FAULT (FALHA) e Short
(Curto) e o comprimento onde o curto ocorreu.
