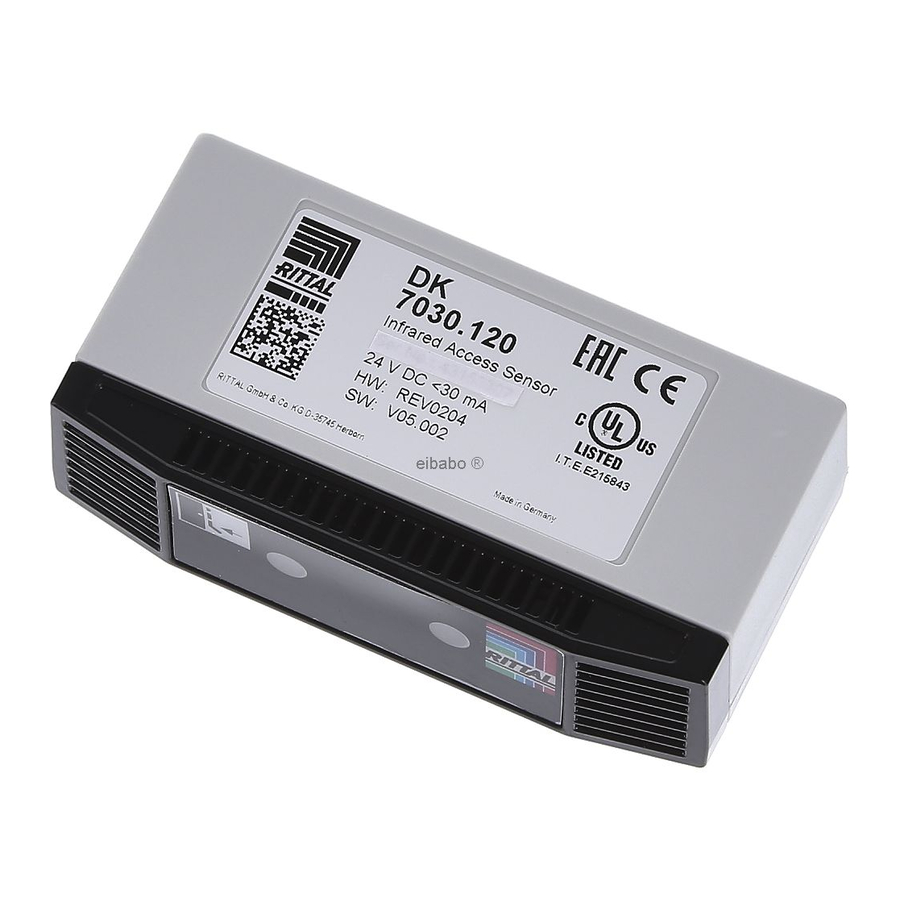

- Page 1 CMC III Infrarot-Zugangssensor CMC III Infrared Access Sensor Détecteur d'accès infrarouge CMC III DK 7030.120 Installations- und Kurz-Bedienungsanleitung Installation and Short User Guide Notice d'installation et d'utilisation succincte...
- Page 2 Seulement pour TS Abb./Fig./Fig. 2: Montage Adapter / Mounting the adaptor / Montage de l'adaptateur Abb./Fig./Fig. 3: Montage Schrankprofil / Mounting the enclosure section / Montage du profilé d'armoire Rittal CMC III Zugangssensor / Infrared Access Sensor / Détecteur d'accès infrarouge...
- Page 3 Abb./Fig./Fig. 5: Montage Hutschiene / Mounting the top hat rail / Montage du rail oméga Abb./Fig./Fig. 6: Anzeigeelemente, Stecker und Anschlüsse / Display elements, plugs and connectors / Organes de signalisation, fiches et raccordements Rittal CMC III Zugangssensor / Infrared Access Sensor / Détecteur d'accès infrarouge...
-
Page 4: Hinweise Zur Dokumentation
Der Zugangssensor dient zur Überwachung von Rack-Türen, Seitenwänden, Dachblechen oder Raumtüren. Er meldet an die angeschlossene CMC III PU, ob die überwachte Tür geschlossen oder ge- öffnet ist. Der Zugangssensor enthält eine Kennung, durch die er automatisch von der CMC III PU er- kannt wird. -
Page 5: Montage
– Die Multi-LED des Zugangssensors blinkt dauerhaft blau. Drücken Sie die „C“-Taste an der CMC III PU (ein erster Signalton ertönt) und halten Sie sie für ca. 3 Sekunden gedrückt, bis ein zweiter Signalton ertönt. Anzeige der Statusänderung an den CAN-Bus LEDs: –... - Page 6 Verbindungskabel in verschiedenen Längen können über Fa. Rittal bezogen werden. Einstellungen Über die Website der CMC III PU können folgende Parameter eingestellt bzw. eingesehen werden: – Value: Aktueller Wert des Zugangssensors (0 = Tür geschlossen, 1 = Tür geöffnet) – Sensitivity: Abstand Sensor zur Tür (1= klein, 3 = groß) –...
-
Page 7: Notes On Documentation
Proper use The CMC III Infrared Access Sensor is used only for the access monitoring on a server enclosure or a room door. It may be used only together with the CMC III PU. Any other use is not permitted. -
Page 8: Operating And Display Elements
– The multi-LED of the access sensor flashes blue continuously. Press the "C" key on the CMC III PU (a first audio signal is issued) and keep it pressed for approx. 3 seconds until a second audio signal is issued. - Page 9 Installation and operation, Service Settings The following parameters can be set or viewed at the CMC III PU web site: – Value: The current value of the access sensor (0 = door closed, 1 = door open) – Sensitivity: Distance of sensor from door (1=small, 3=large) –...
-
Page 10: Remarques Relatives À La Documentation
Le détecteur d'accès permet de surveiller les portes des baies, les panneaux latéraux, les toits en tôle ou les portes de salle. Il signale à l'UC CMC III raccordée la fermeture ou l'ouverture de la porte surveil- lée. Le détecteur d'accès est doté d'un code d'identification qui lui permet d'être automatiquement dé- tecté... -
Page 11: Installation Et Utilisation
Raccordement de CAN-Bus, 24 V Installation Connecter le détecteur d'accès à l'UC CMC III ou aux éléments voisins du CAN-Bus via un câble de raccordement CAN-Bus (fig. 6, pos. 4, 5). Affichage de la modification d'état : – Les deux LED vertes ainsi que les deux LED rouges du raccordement CAN-Bus clignotent. - Page 12 Rittal. Réglages Les paramètres suivants peuvent être réglés ou consultés sur l'interface WEB de l'UC CMC III : – Value : valeur actuelle du détecteur d'accès (0 = porte fermée, 1 = porte ouverte) – Sensitivity: Espace entre le capteur et la porte (1 = petit, 3 = grand) –...
- Page 13 Notes/Notizen Rittal CMC III Zugangssensor / Infrared Access Sensor / Détecteur d'accès infrarouge...
- Page 14 Notes/Notizen Rittal CMC III Zugangssensor / Infrared Access Sensor / Détecteur d'accès infrarouge...
- Page 15 Notes/Notizen Rittal CMC III Zugangssensor / Infrared Access Sensor / Détecteur d'accès infrarouge...
- Page 16 ◾ Climate Control ◾ IT Infrastructure ◾ Software & Services You can find the contact details of all Rittal companies throughout the world here. www.rittal.com/contact RITTAL GmbH & Co. KG Auf dem Stuetzelberg · 35745 Herborn · Germany Phone +49 2772 505-0...
