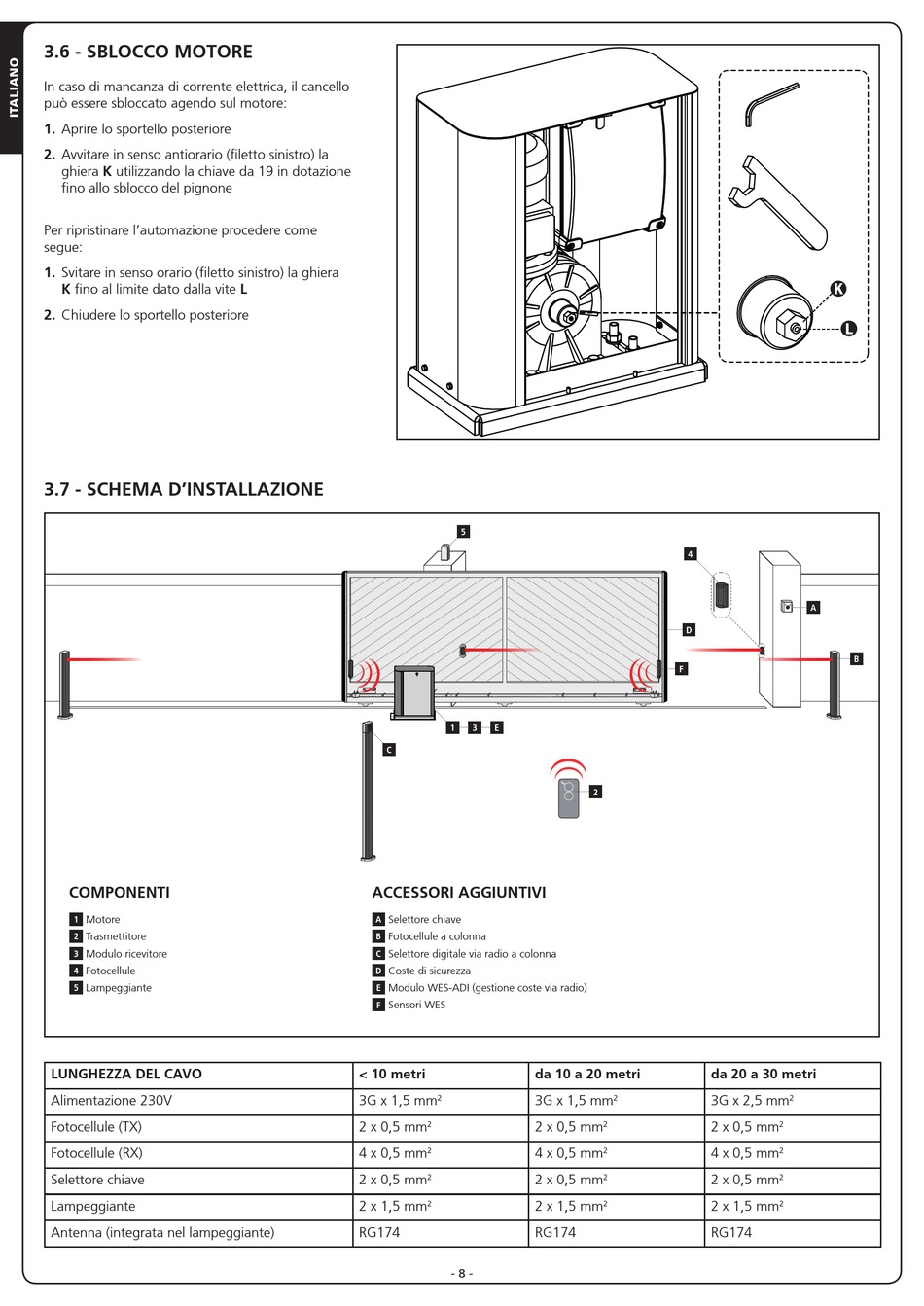

3.6 - SBLOCCO MOTORE

In caso di mancanza di corrente elettrica, il cancello
può essere sbloccato agendo sul motore:
1. Aprire lo sportello posteriore
2. Avvitare in senso antiorario (filetto sinistro) la
ghiera K utilizzando la chiave da 19 in dotazione
fino allo sblocco del pignone
Per ripristinare l'automazione procedere come
segue:
1. Svitare in senso orario (filetto sinistro) la ghiera
K fino al limite dato dalla vite L
2. Chiudere lo sportello posteriore

3.7 - SCHEMA D'INSTALLAZIONE

COMPONENTI
Motore
1
2 Trasmettitore
Modulo ricevitore
3
Fotocellule
4
Lampeggiante
5
LUNGHEZZA DEL CAVO
Alimentazione 230V
Fotocellule (TX)
Fotocellule (RX)
Selettore chiave
Lampeggiante
Antenna (integrata nel lampeggiante)
5
1 3 E
C
ACCESSORI AGGIUNTIVI
Selettore chiave
A
B Fotocellule a colonna
Selettore digitale via radio a colonna
C
Coste di sicurezza
D
Modulo WES-ADI (gestione coste via radio)
E
Sensori WES
F
< 10 metri
3G x 1,5 mm 2
2 x 0,5 mm 2
4 x 0,5 mm
2
2 x 0,5 mm
2
2 x 1,5 mm
2
RG174
- 8 -
4
D
F
2
da 10 a 20 metri
3G x 1,5 mm 2
2 x 0,5 mm 2
4 x 0,5 mm
2
2 x 0,5 mm
2
2 x 1,5 mm
2
RG174
K
L
A
B
da 20 a 30 metri
3G x 2,5 mm 2
2 x 0,5 mm 2
4 x 0,5 mm
2
2 x 0,5 mm
2
2 x 1,5 mm
2
RG174
