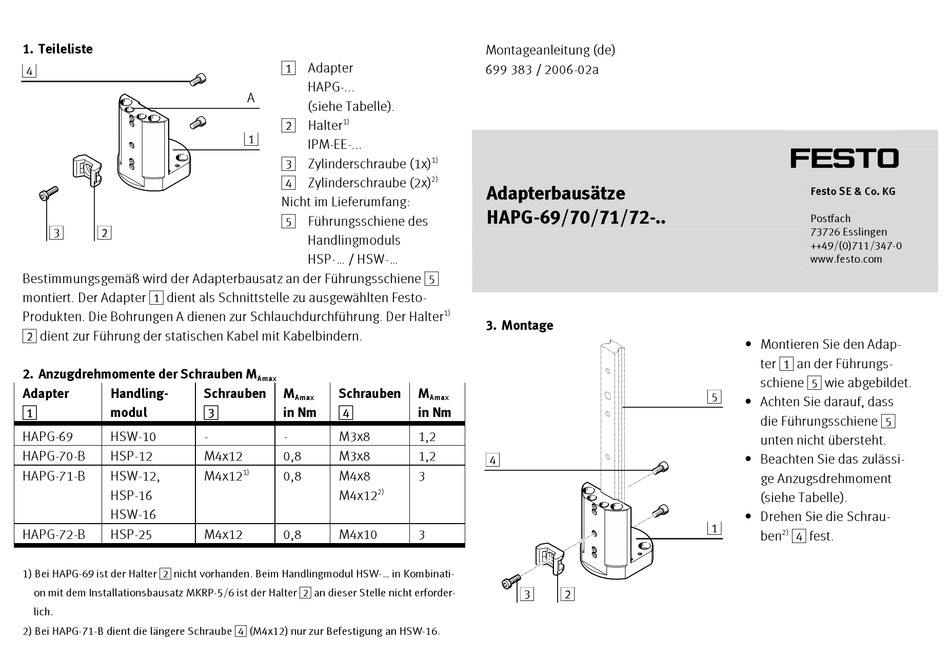

Festo HAPG-69 Series Assembly Instructions

1. Teileliste
4
3 2
9055d_1
Bestimmungsgemäß wird der Adapterbausatz an der Führungsschiene 5
montiert. Der Adapter 1 dient als Schnittstelle zu ausgewählten Festo-
Produkten. Die Bohrungen A dienen zur Schlauchdurchführung. Der Halter
2 dient zur Führung der statischen Kabel mit Kabelbindern.
2. Anzugdrehmomente der Schrauben M
Adapter Handling-
modul
1
HAPG-69 HSW-10
HAPG-70-B HSP-12
HAPG-71-B HSW-12,
HSP-16
HSW-16
HAPG-72-B HSP-25
1) Bei HAPG-69 ist der Halter 2 nicht vorhanden. Beim Handlingmodul HSW-... in Kombinati-
on mit dem Installationsbausatz MKRP-5/6 ist der Halter 2 an dieser Stelle nicht erforder-
lich.
2) Bei HAPG-71-B dient die längere Schraube 4 (M4x12) nur zur Befestigung an HSW-16.
1 Adapter
HAPG-...
A
(siehe Tabelle).
1)
2 Halter
1
IPM-EE-...
3 Zylinderschraube (1x)
4 Zylinderschraube (2x)
Nicht im Lieferumfang:
5 Führungsschiene des
Handlingmoduls
HSP-... / HSW-...
Amax
Schrauben M Schrauben
Amax
in Nm
3 4
- - M3x8
M4x12 0,8 M3x8
1)
M4x12 0,8 M4x8
M4x12 2)
M4x12 0,8 M4x10
Montageanleitung (de)
699 383 / 2006-02a
1)
2)
Adapterbausätze
HAPG-69/70/71/72-..
1)
3. Montage
M
Amax
in Nm
1,2
1,2
4
3
3
3 2
9055d_2
†‡
Festo SE & Co. KG
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
• Montieren Sie den Adap-
ter 1 an der Führungs-
schiene 5 wie abgebildet.
5
• Achten Sie darauf, dass
die Führungsschiene 5
unten nicht übersteht.
• Beachten Sie das zulässi-
ge Anzugsdrehmoment
(siehe Tabelle).
• Drehen Sie die Schrau-
1
2)
ben 4 fest.
