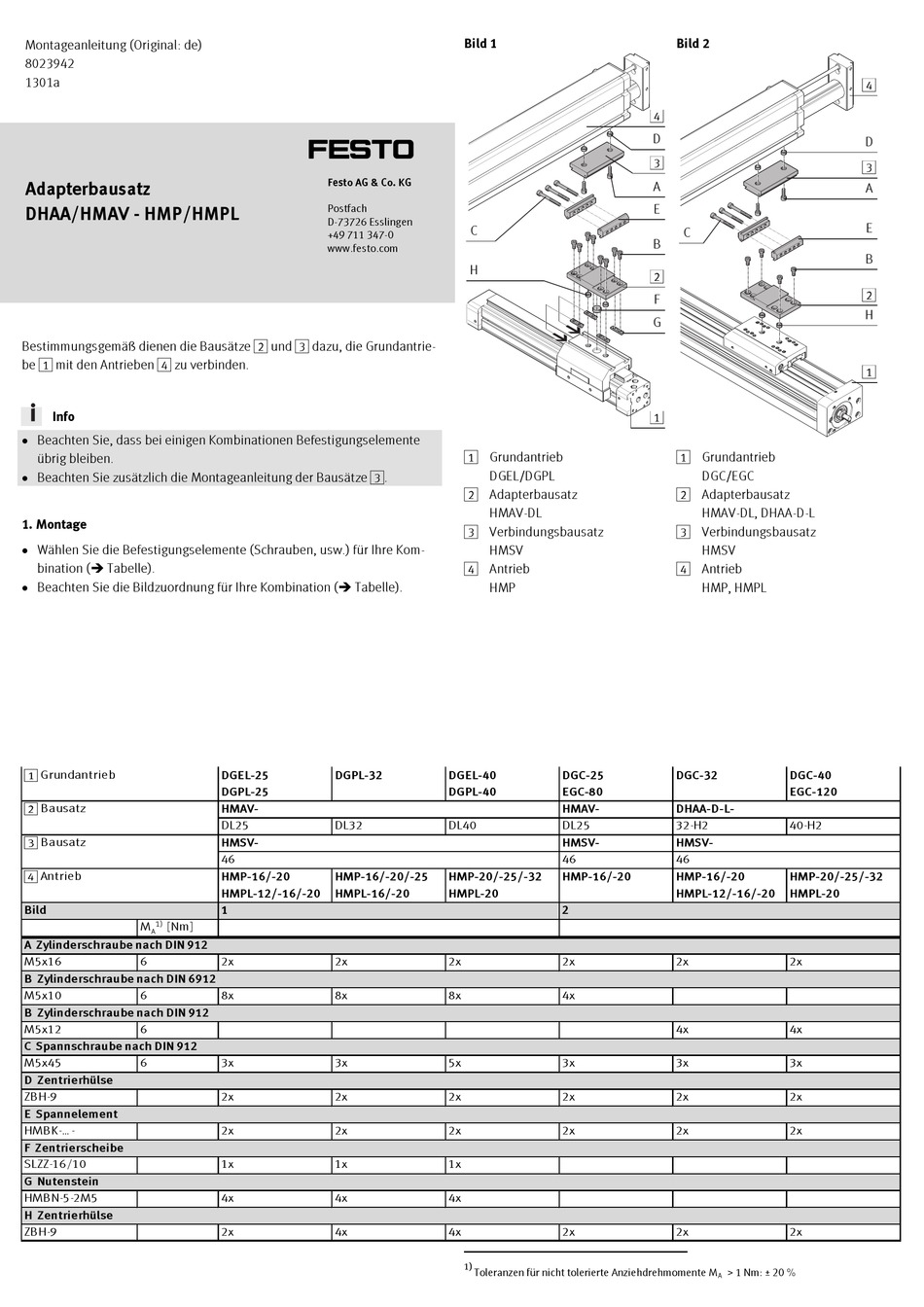

Festo DHAA Series Assembly Instructions

Montageanleitung (Original: de)
8023942
1301a

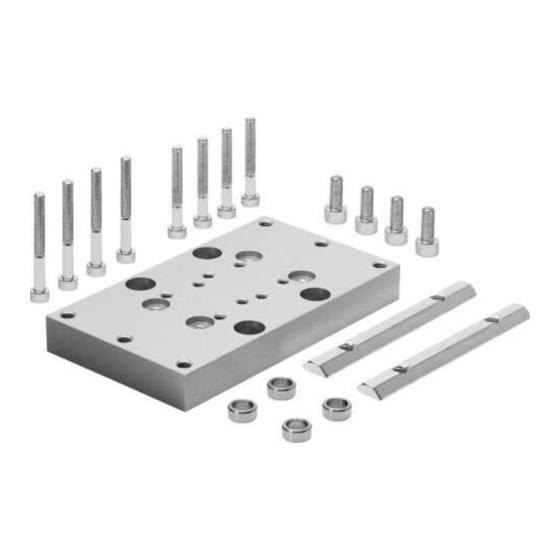

Adapterbausatz
DHAA/HMAV - HMP/HMPL
Bestimmungsgemäß dienen die Bausätze 2 und 3 dazu, die Grundantrie-
be 1 mit den Antrieben 4 zu verbinden.
Info
 Beachten Sie, dass bei einigen Kombinationen Befestigungselemente
übrig bleiben.
 Beachten Sie zusätzlich die Montageanleitung der Bausätze 3.
1. Montage
 Wählen Sie die Befestigungselemente (Schrauben, usw.) für Ihre Kom-
bination ( Tabelle).
 Beachten Sie die Bildzuordnung für Ihre Kombination ( Tabelle).
1 Grundantrieb
2 Bausatz
3 Bausatz
4 Antrieb
M 1) [Nm]
A
A Zylinderschraube nach DIN 912
M5x16 6
B Zylinderschraube nach DIN 6912
M5x10 6
B Zylinderschraube nach DIN 912
M5x12 6
C Spannschraube nach DIN 912
M5x45 6
D Zentrierhülse
ZBH-9
E Spannelement
HMBK-...-
F Zentrierscheibe
SLZZ-16/10
G Nutenstein
HMBN-5-2M5
H Zentrierhülse
ZBH-9
†‡
Festo AG & Co. KG
Postfach
D-73726 Esslingen
+49 711 347-0
www.festo.com
DGEL-25 DGPL-32
DGPL-25
HMAV-
DL25 DL32
HMSV-
46
HMP-16/-20 HMP-16/-20/-25
HMPL-12/-16/-20 HMPL-16/-20
1
2x 2x
8x 8x
3x 3x
2x 2x
2x 2x
1x 1x
4x 4x
2x 4x
Bild 1
C
H
13101d_3
1 Grundantrieb
DGEL/DGPL
2 Adapterbausatz
HMAV-DL
3 Verbindungsbausatz
HMSV
4 Antrieb
HMP
DGEL-40 DGC-25
DGPL-40 EGC-80
HMAV-
DL40 DL25
HMSV-
46
HMP-20/-25/-32 HMP-16/-20
HMPL-20
2
2x 2x
8x 4x
5x 3x
2x 2x
2x 2x
1x
4x
4x 2x
1)
Toleranzen für nicht tolerierte Anziehdrehmomente M
Bild 2
4
D
3
A
E
C
B
2
F
G
1
13101d_1
1)
1 Grundantrieb
DGC/EGC
2 Adapterbausatz
HMAV-DL, DHAA-D-L
3 Verbindungsbausatz
HMSV
4 Antrieb
HMP, HMPL
DGC-32 DGC-40
EGC-120
DHAA-D-L-
32-H2 40-H2
HMSV-
46
HMP-16/-20 HMP-20/-25/-32
HMPL-12/-16/-20 HMPL-20
2x 2x
4x 4x
3x 3x
2x 2x
2x 2x
2x 2x
, 1 Nm: ± 20 %
A
4
D
3
A
E
B
2
H
1
