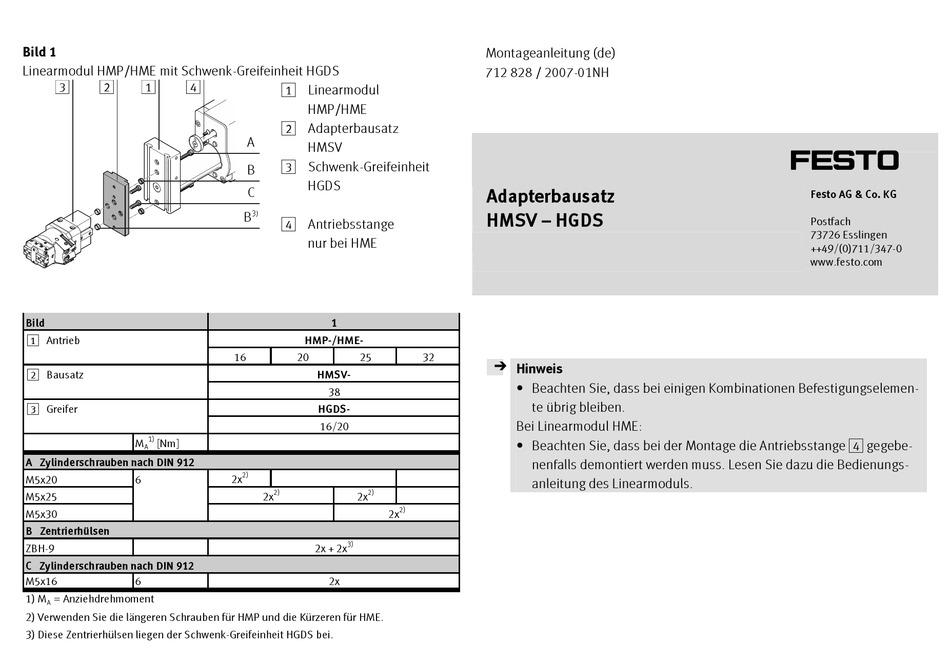

Bild 1
Linearmodul HMP/HME mit Schwenk-Greifeinheit HGDS
3
2
1
4
10715d_1
1 Antrieb
2 Bausatz
3 Greifer
1)
M
[Nm]
A
A Zylinderschrauben nach DIN 912
M5x20
6
M5x25
M5x30
B Zentrierhülsen
ZBH-9
C Zylinderschrauben nach DIN 912
M5x16
6
1) M
= Anziehdrehmoment
A
2) Verwenden Sie die längeren Schrauben für HMP und die Kürzeren für HME.
3) Diese Zentrierhülsen liegen der Schwenk-Greifeinheit HGDS bei.
1 Linearmodul
HMP/HME
2 Adapterbausatz
A
HMSV
3 Schwenk-Greifeinheit
B
HGDS
C
3)
B
4 Antriebsstange
nur bei HME
1
HMP-/HME-
16
20
25
HMSV-
38
HGDS-
16/20
2)
2x
2)
2)
2x
2x
2)
2x
3)
2x + 2x
2x
Montageanleitung (de)
712 828 / 2007-01NH
Adapterbausatz
HMSV – HGDS
32
Hinweis
• Beachten Sie, dass bei einigen Kombinationen Befestigungselemen-
te übrig bleiben.
Bei Linearmodul HME:
• Beachten Sie, dass bei der Montage die Antriebsstange 4 gegebe-
nenfalls demontiert werden muss. Lesen Sie dazu die Bedienungs-
anleitung des Linearmoduls.
†‡
Festo AG & Co. KG
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
