Festo DADG-UPF-Series Assembly Instructions

Montageanleitung (de)
726 744 / 2007-11NH
Adapterbausatz/Tellerrohling
DADG-AK-.../DADG-UPF-...
Bestimmungsgemäß dient der Bausatz als Adapter zwischen dem Rund-
schalttisch DHTG und einem feststehenden Teller DADG-UPF-....
Hinweis
Um Funktionsstörungen und erhöhten Verschleiß zu vermeiden.
• Stellen Sie sicher, dass die O-Ringe bei der Montage gefettet sind und
nicht verdrillt werden.

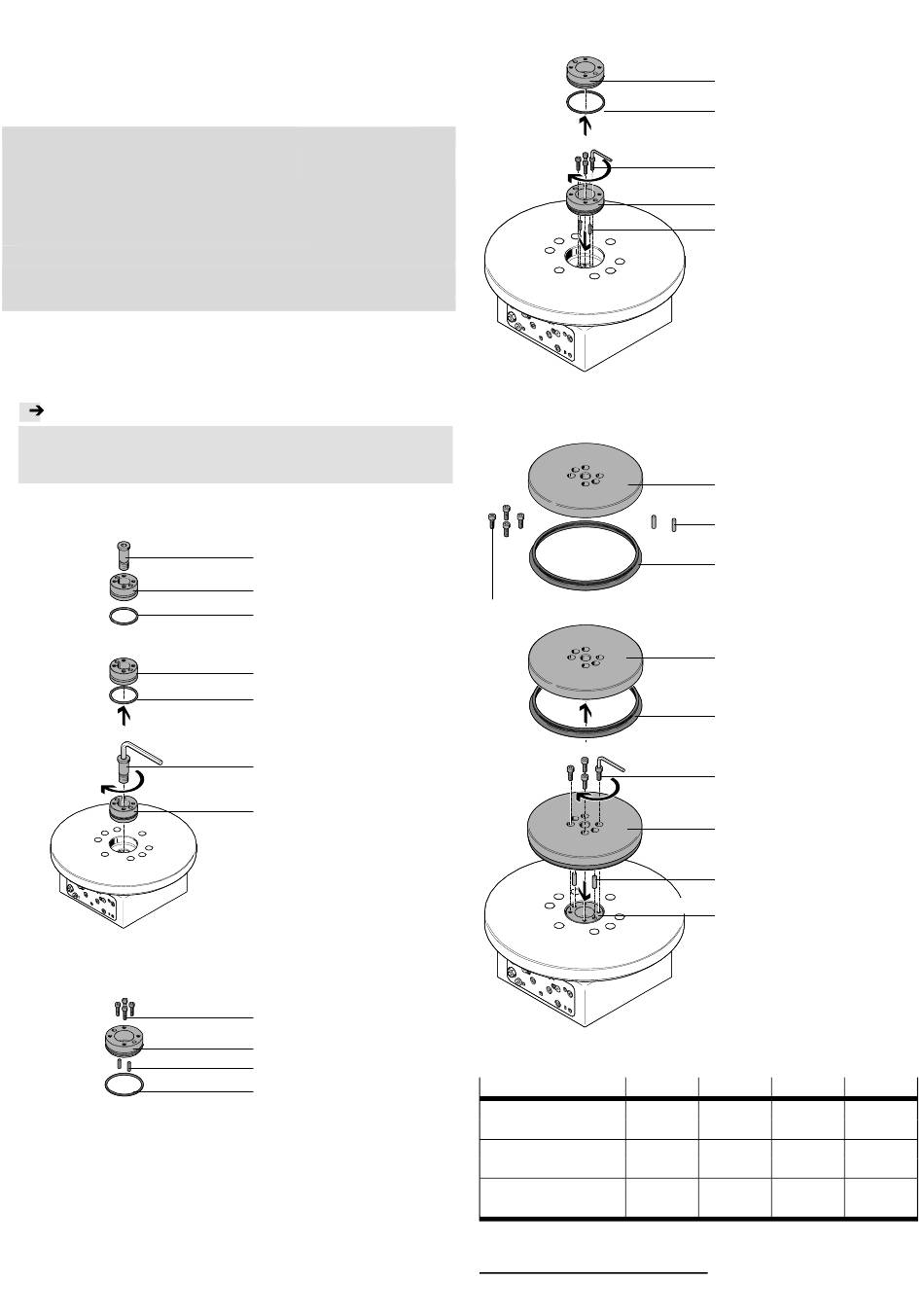

1. Adapterbausatz DADG-AK-65
1a. Teileliste
1b. Montage
2. Adapterbausatz DADG-AK-90/-140/-220
2a. Teileliste
†‡
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
aA
aA Schraube (1x)
aB Adapter (1x)
aB
DADG-AK-65
aC
aC O-Ring (1x)
aB • Platzieren Sie den O-Ring aC
in der Nut im Adapter aB.
aC
• Positionieren Sie den Adap-
aA
ter aB im Rundschalttisch
DHTG. Achten Sie darauf,
aB
dass die unteren Klauen am
Adapter aB in die Ausspa-
rungen am DHTG eingreifen.
• Drehen Sie die Schraube aA
fest. Halten Sie das Anzieh-
drehmoment ein
(! Abschnitt 4).
bA Schraube (4x/6x)
bA
bB Adapter (1x)
bB
DADG-AK-...
bC
bC Zylinderstift (2x)
bD
bD O-Ring (1x)
2b. Montage
3. Tellerrohling für feststehenden Teller DADG-UPF-...
3a. Teileliste
cD
3b. Montage
1)
4. Anziehdrehmomente
DADG-AK/-UPF-... 65
aA Schraube G1/8
[Nm] 10
bA Schraube —
[Nm]
cD Schraube M4x12
[Nm] 2,9
1)
Toleranz für nicht tolerierte Anziehdrehmomente > 1 Nm: ± 20 %.
• Platzieren Sie den O-Ring bD
bB
in der Nut im Adapter bB.
bD
• Positionieren Sie den Adap-
bA
ter bB am feststehenden Mit-
bB
telteil des Rundschalttisches
DHTG mit den Zylinderstif-
bC
ten bC.
• Drehen Sie die Schrauben bA
fest. Halten Sie das Anzieh-
drehmoment ein
(! Abschnitt 4).
cA Tellerrohling (1x)
DADG-UPF-...
cA
cB Zylinderstift (2x)
cC Abstreifring (1x)
cB
cD Schraube (4x/6x)
cC
Eine Bearbeitung des Tellerroh-
cA
lings cA ist nur ohne Abstreif-
ring cC zulässig.
• Platzieren Sie den Abstreif-
cC
ring cC in der Nut im Tel-
ler cA.
• Positionieren Sie den Tel-
cD
ler cA auf dem Adap-
ter aB/bB mit den Zylinder-
cA
stiften cB.
• Drehen Sie die Schrauben cD
fest. Halten Sie das Anzieh-
cB
drehmoment ein
(! Abschnitt 4).
aB/bB
90 140 220
— — —
M3x12 M4x20 M5x20
1,2 2,9 5,9
M4x12 M6x16 M8x16
2,9 9,9 24
