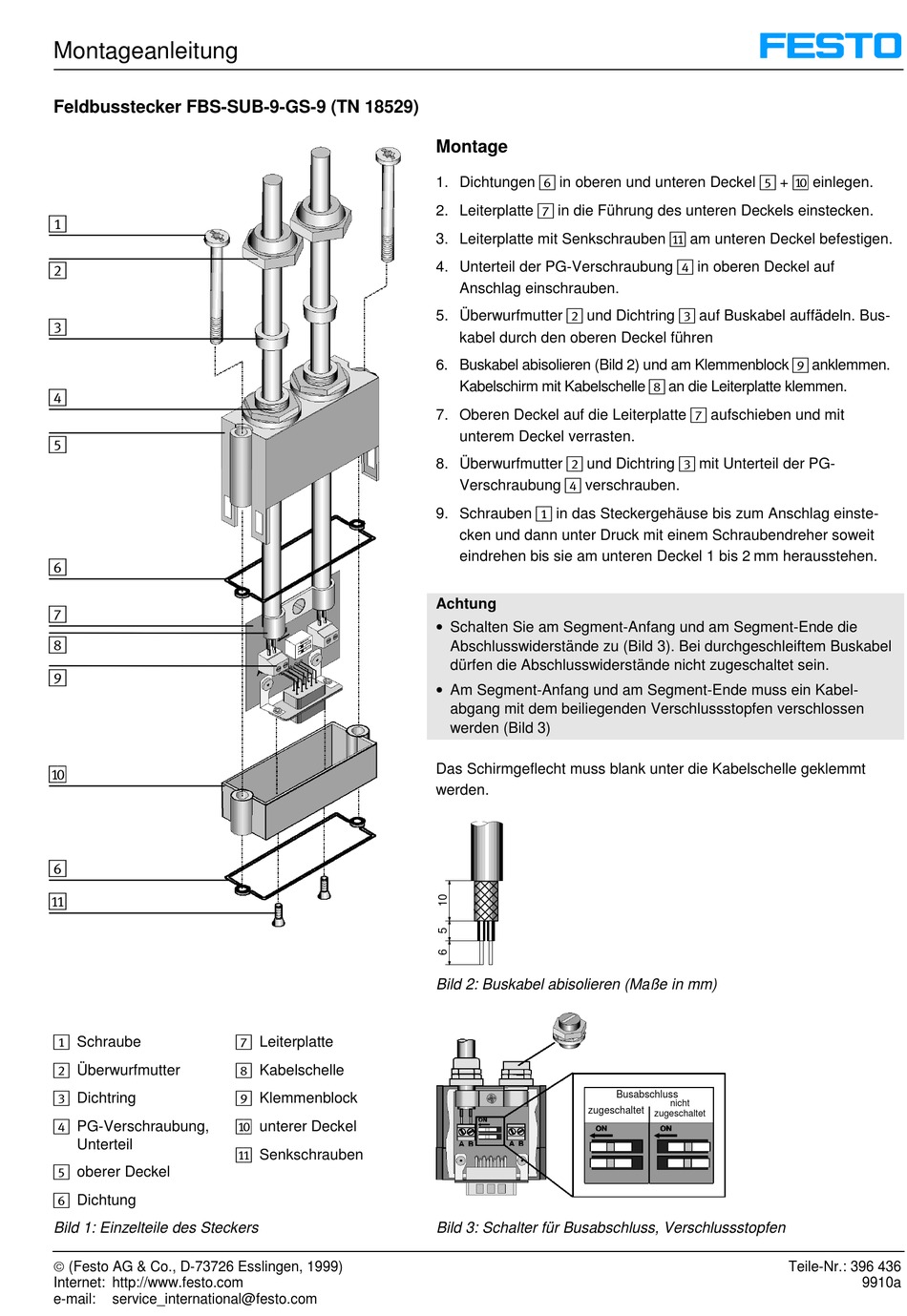

Montageanleitung

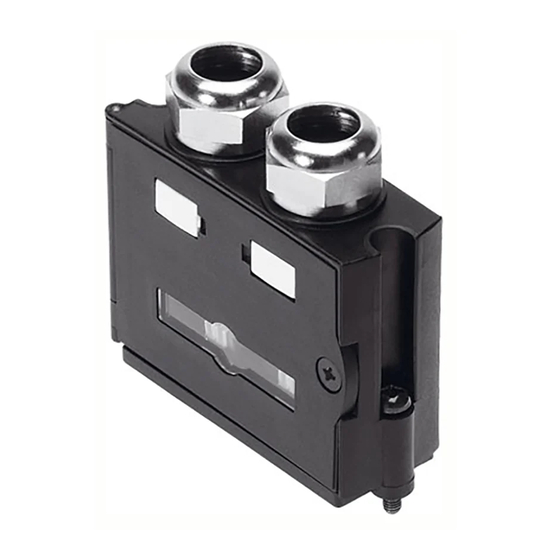

Feldbusstecker FBS-SUB-9-GS-9 (TN 18529)
1
2
3
4
5
6
7
8
9
aJ
6
aA
1 Schraube
2 Überwurfmutter
3 Dichtring
4 PG-Verschraubung,
Unterteil
5 oberer Deckel
6 Dichtung
Bild 1: Einzelteile des Steckers
ã (Festo AG & Co., D-73726 Esslingen, 1999)
Internet: http://www.festo.com
e-mail: service_international@festo.com
7 Leiterplatte
8 Kabelschelle
9 Klemmenblock
aJ unterer Deckel
aA Senkschrauben
Montage
1. Dichtungen 6 in oberen und unteren Deckel 5 + aJ einlegen.
2. Leiterplatte 7 in die Führung des unteren Deckels einstecken.
3. Leiterplatte mit Senkschrauben aA am unteren Deckel befestigen.
4. Unterteil der PG-Verschraubung 4 in oberen Deckel auf
Anschlag einschrauben.
5. Überwurfmutter 2 und Dichtring 3 auf Buskabel auffädeln. Bus-
kabel durch den oberen Deckel führen
6. Buskabel abisolieren (Bild 2) und am Klemmenblock 9 anklemmen.
Kabelschirm mit Kabelschelle 8 an die Leiterplatte klemmen.
7. Oberen Deckel auf die Leiterplatte 7 aufschieben und mit
unterem Deckel verrasten.
8. Überwurfmutter 2 und Dichtring 3 mit Unterteil der PG-
Verschraubung 4 verschrauben.
9. Schrauben 1 in das Steckergehäuse bis zum Anschlag einste-
cken und dann unter Druck mit einem Schraubendreher soweit
eindrehen bis sie am unteren Deckel 1 bis 2 mm herausstehen.
Achtung
• Schalten Sie am Segment-Anfang und am Segment-Ende die
Abschlusswiderstände zu (Bild 3). Bei durchgeschleiftem Buskabel
dürfen die Abschlusswiderstände nicht zugeschaltet sein.
• Am Segment-Anfang und am Segment-Ende muss ein Kabel-
abgang mit dem beiliegenden Verschlussstopfen verschlossen
werden (Bild 3)
Das Schirmgeflecht muss blank unter die Kabelschelle geklemmt
werden.
Bild 2: Buskabel abisolieren (Maße in mm)
zugeschaltet
Bild 3: Schalter für Busabschluss, Verschlussstopfen
Busabschluss
nicht
zugeschaltet
Teile-Nr.: 396 436
