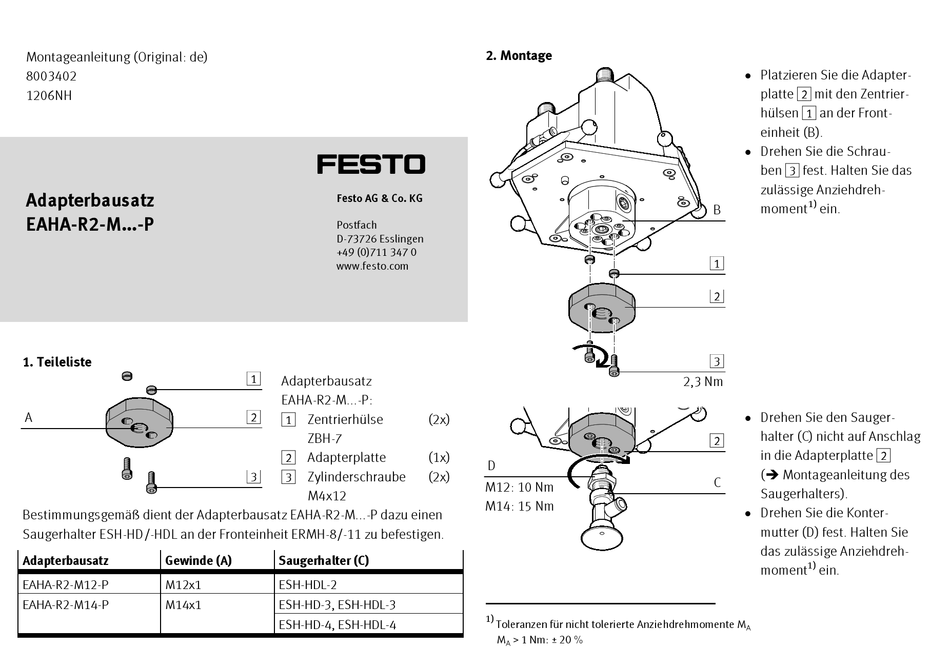

Festo EAHA-R2-M-P Series Assembly Instructions

Montageanleitung (Original: de)
8003402
1206NH
Adapterbausatz
EAHA-R2-M...-P
1. Teileliste
A
17453d_1
Bestimmungsgemäß dient der Adapterbausatz EAHA-R2-M...-P dazu einen
Saugerhalter ESH-HD/-HDL an der Fronteinheit ERMH-8/-11 zu befestigen.
Adapterbausatz Gewinde (A)
EAHA-R2-M12-P M12x1
EAHA-R2-M14-P M14x1
†‡
Festo AG & Co. KG
Postfach
D-73726 Esslingen
+49 (0)711 347 0
www.festo.com
1
Adapterbausatz
EAHA-R2-M...-P:
2
1 Zentrierhülse
ZBH-7
2 Adapterplatte
3 Zylinderschraube
3
M4x12
Saugerhalter (C)
ESH-HDL-2
ESH-HD-3, ESH-HDL-3
ESH-HD-4, ESH-HDL-4
2. Montage
17453d_3
(2x)
(1x)
D
(2x)
M12: 10 Nm
M14: 15 Nm
17453d_4
1)
Toleranzen für nicht tolerierte Anziehdrehmomente M
M , 1 Nm: ± 20 %
A
• Platzieren Sie die Adapter-
platte 2 mit den Zentrier-
hülsen 1 an der Front-
einheit (B).
• Drehen Sie die Schrau-
ben 3 fest. Halten Sie das
zulässige Anziehdreh-
1 )
moment ein.
B
1
2
3
2,3 Nm
• Drehen Sie den Sauger-
halter (C) nicht auf Anschlag
2
in die Adapterplatte 2
( Montageanleitung des
C
Saugerhalters).
• Drehen Sie die Konter-
mutter (D) fest. Halten Sie
das zulässige Anziehdreh-
1)
moment ein.
A
