Montageanleitung

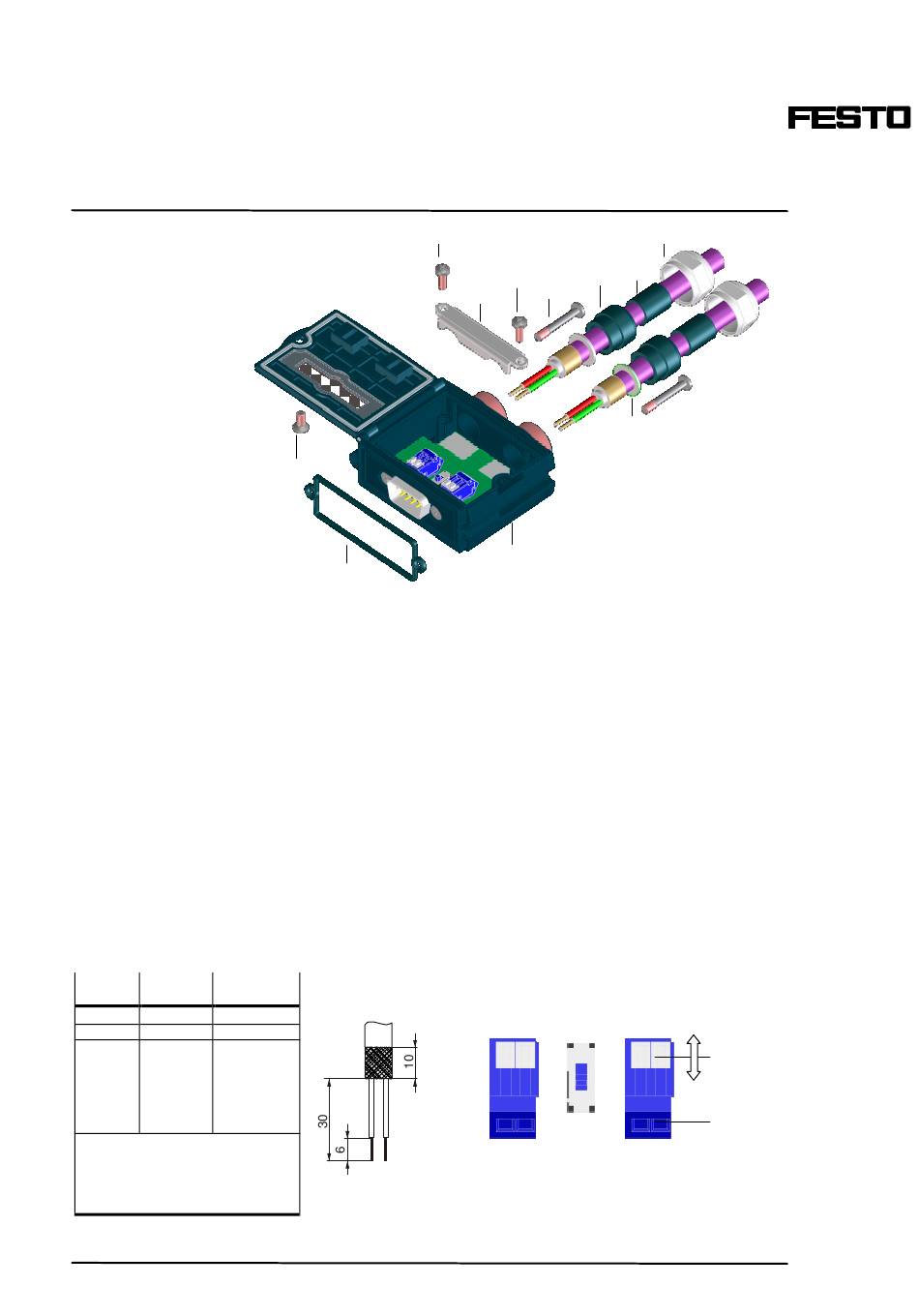

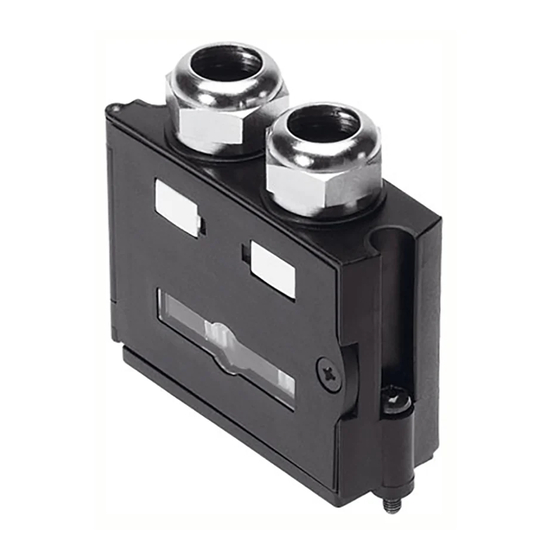

Feldbusstecker FBS-SUB-9-GS-DP-B (TN 532216)
Einzelteile des Steckers
1
Überwurfmutter
2
Aussendichtring
3
Innendichtring
4
Unterlegscheibe
5
Schraube
6
Klemmbügelschraube
7
Klemmbügel
8
Gehäuse
9
Formdichtung
10
Senkschraube
Montage
1. Formdichtung (9) in Vertiefung des Gehäuses (8) einlegen.
2. Überwurfmutter (1) und passenden Dichtring auf Buskabel auffädeln.
– Kabeldurchmesser 5...8 mm: Innendichtring (3) und Aussendichtring (2) zusammenstecken,
– Kabeldurchmesser 7...10 mm: nur Aussendichtring (2) verwenden.
3. Buskabel abisolieren und Schirmgeflecht an Kabelmantel zurücklegen.
4. Buskabel durch das Gehäuse (8) führen und Kabelschirm mit Klemmbügel (7) und Klemmbügelschrauben (6) an
Kontaktfläche der Leiterplatte klemmen. Das Schirmgeflecht muss blank unter den Klemmbügel geklemmt werden.
5. Überwurfmutter (1) und Aussendichtring (2) bzw. (2), (3), (4) an Gehäuse (8) anschrauben.
6. Adern des Bukabels entsprechend der Anschlussbelegung an Klemmleiste anklemmen. Siehe Leiterplatten-
beschriftung. Entriegeln und verriegeln der Kabelklemme durch Verschieben des Entriegelungsschiebers.
7. Deckel schließen. Gehäuse (8) mit Senkschraube (10) verschrauben, Anzugsdrehmoment: 0,5 Nm.
8. Schrauben (5) in das Gehäuse (8) bis zum Anschlag einstecken und unter Druck mit einem Schraubendreher
eindrehen (Anziehdrehmoment 0,5 Nm).
Hinweis
Mit dem Schalter für den Busabschluss schalten Sie Folgendes:
– Schalterstellung "Off": Busabschluss-Netzwerk ist abgeschaltet und die weiterführende Feldbusleitung ist angeschaltet.
– Schalterstellung "On": Busabschluss-Netzwerk für Leitungstyp A nach EN 50 170 ist geschaltet, die weiterführende
Feldbusleitung ist abgeschaltet.
Beachten Sie deshalb beim Austausch von bisher verwendeten Steckern Typ FBS-SUB-9-GS-9 (TNr. 18529) durch den Stecker
Typ FBS-SUB-9-GS-DP-B unbedingt die Lage der Anschlüsse "In" und "Out".
Klemme
Signal
Pin (Sub-D-
(Profibus)
Stecker)
A
RxD/TxD-N
8
B
RxD/TxD-P
3
Klemm-
Schirm
kapazitiv ver-
bügel (7)
bunden mit
Pin 1 und
dem Gehäuse
des Sub-D
Steckers
Bei aktiviertem Busabschluss: Pin 3, 5,
6 und 8 werden über ein Widerstands-
Netzwerk verbunden. Die Klemmen des
Klemmenblocks "Out" werden
abgeschaltet.
Bild 2: Pin-Belegung
