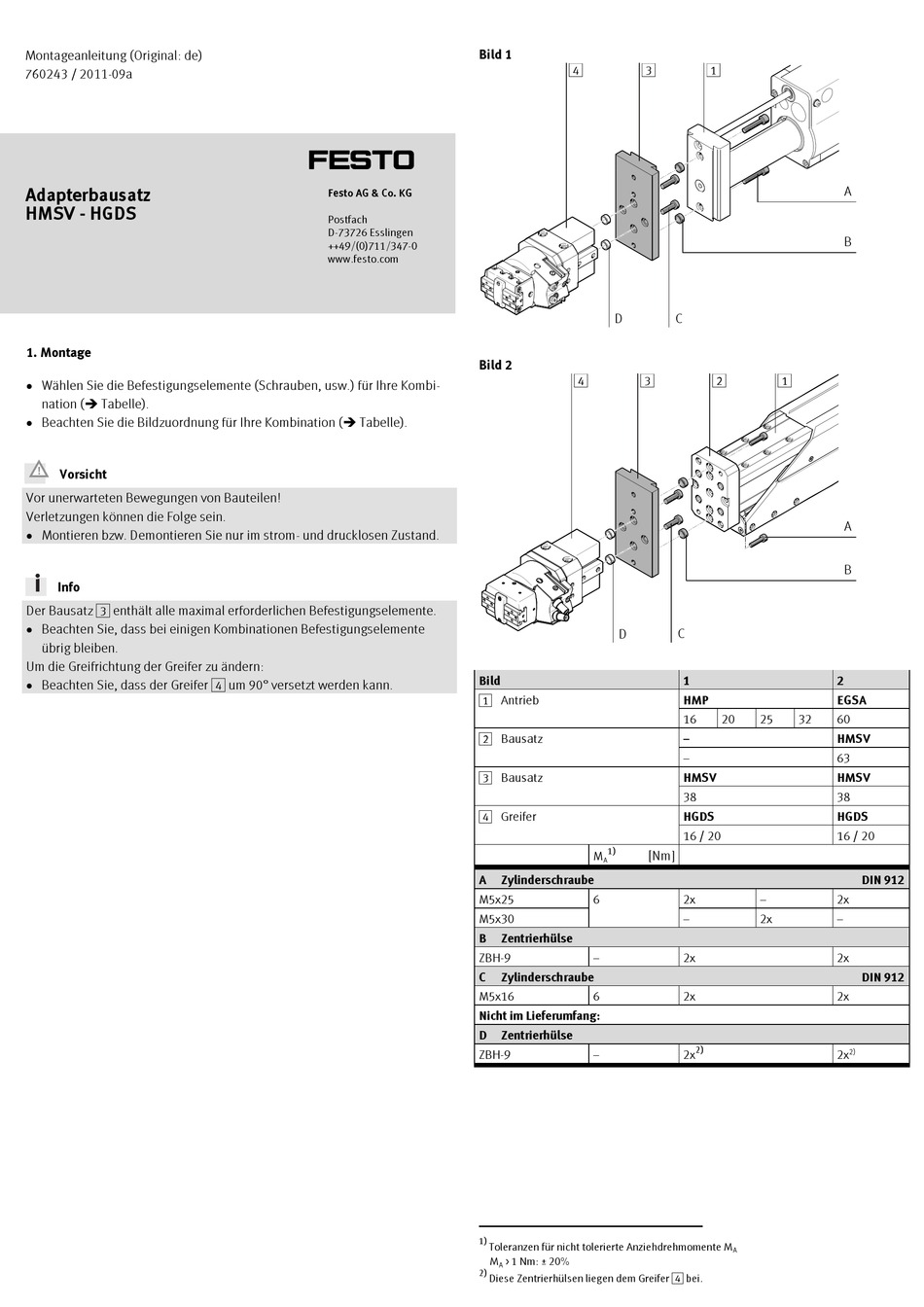

Montageanleitung (Original: de)
760243 / 2011-09a

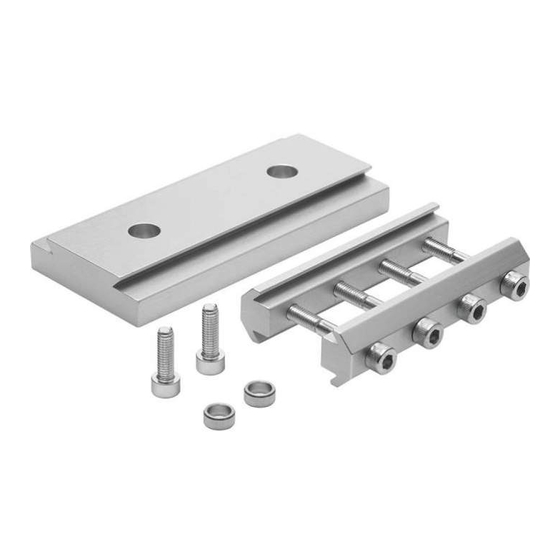

Adapterbausatz
HMSV - HGDS
1. Montage
Wählen Sie die Befestigungselemente (Schrauben, usw.) für Ihre Kombi-
nation ( Tabelle).
Beachten Sie die Bildzuordnung für Ihre Kombination ( Tabelle).
Vorsicht
Vor unerwarteten Bewegungen von Bauteilen!
Verletzungen können die Folge sein.
Montieren bzw. Demontieren Sie nur im strom- und drucklosen Zustand.
Info
Der Bausatz 3 enthält alle maximal erforderlichen Befestigungselemente.
Beachten Sie, dass bei einigen Kombinationen Befestigungselemente
übrig bleiben.
Um die Greifrichtung der Greifer zu ändern:
Beachten Sie, dass der Greifer 4 um 90° versetzt werden kann.
Bild 1
†‡
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
10715d_1
Bild 2
10715d_2
1 Antrieb
2 Bausatz
3 Bausatz
4 Greifer
A
M5x25
M5x30
B
ZBH-9
C
M5x16
Nicht im Lieferumfang:
D
ZBH-9
1)
2)
4
3
D
4
3
D
1)
[Nm]
M
A
Zylinderschraube
6
Zentrierhülse
–
Zylinderschraube
6
Zentrierhülse
–
Toleranzen für nicht tolerierte Anziehdrehmomente M
M
> 1,Nm: ± 20%
A
Diese Zentrierhülsen liegen dem Greifer 4 bei.
1
A
B
C
2
1
A
B
C
1
2
HMP
EGSA
16
20
25
32
60
–
HMSV
–
63
HMSV
HMSV
38
38
HGDS
HGDS
16 / 20
16 / 20
2x
–
2x
–
2x
–
2x
2x
2x
2x
2)
2)
2x
2x
A
DIN 912
DIN 912
