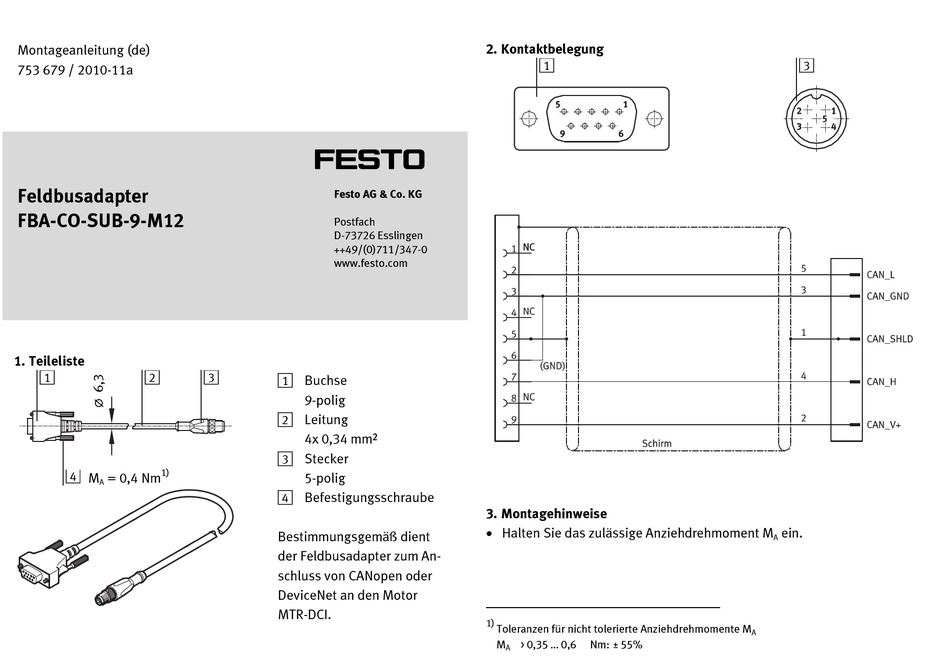

Montageanleitung (de)
753 679 / 2010-11a
Feldbusadapter
FBA-CO-SUB-9-M12
1. Teileliste
1
2
10687d_1
1)
4 M
= 0,4 Nm
A
10852d_a
†‡
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
3
1 Buchse
9-polig
2 Leitung
4x 0,34 mm²
3 Stecker
5-polig
4 Befestigungsschraube
Bestimmungsgemäß dient
der Feldbusadapter zum An-
schluss von CANopen oder
DeviceNet an den Motor
MTR-DCI.
2. Kontaktbelegung
1
10687d_2
10687d_4
1)
3. Montagehinweise
• Halten Sie das zulässige Anziehdrehmoment M
1)
Toleranzen für nicht tolerierte Anziehdrehmomente M
M
> 0,35 ...
0,60
Nm: ± 55%
A
3
10687d_3
ein.
A
A
