Procedimientos de instalación (Cont)
A. Instalación Empotrada
1. Prepare la abertura del agujero de la bañera
con la plantilla proporcionada (Figura 4).
NOTA
Por favor, siga las instrucciones que aparecen en
la plantilla (incluido) para marcar correctamente el
corte agujero. La plantilla puede mostrar las guías
para obtener más de una bañera, asegúrese de
seleccionar el mecanismos adecuados guía. Si en
el montaje es una opción, tenga cuidado de
seleccionar las líneas de guía que se aplican a la
instalación que está llevando a cabo.
2. Coloque un pedazo de madera de desecho
en cada una de las extremos de la corte -
que será utilizado como un apoyo temporal
previo a la reducción de la bañera
plenamente en la apertura (Figura 5).
3. Instale la unidad, introduciendo el motor y la
bomba final primero, la reducción de la
bañera en la apertura como se muestra en
la ilustración.
4. Instale la unidad, introduciendo el motor y la
bomba final primero, la reducción de la
bañera en la apertura como se muestra en
la bañera illustrationThe se debe establecer
el nivel. Para comprobarlo, el uso un nivel
en la parte superior de los salientes en
ambos extremos de la bañera y por encima
del umbral (Figura 6).
B. Instalación en el Hueco de 3 Paredes
1. Coloque la bañera en la alcoba con el faldón
delantero firmemente en el suelo. La bañera
se debe establecer nivel. Para comprobarlo,
utilice un nivel en la parte superior de las
repisas en ambos extremos de la bañera y
en la parte superior de la presa (Figura 7).
2. Después de nivelar bañera, marque cada
perno (hormigón o bloque de pared),
inmediatamente por encima de la espalda
reborde horizontal. Quitar bañera de alcoba.
Medir la distancia entre la parte superior de
la aleta trasera horizontal y la parte inferior
de la bañera de cornisa de proximadamente
1 ½ "(40mm). Marque con cuidado esta
dimensión en la parte posterior espárragos
(o pared), por debajo de la primera marca
(Figura 7 recuadro).
3. Instale una franja de Ledger: mandatos
Jacuzzi uso de soportes bajo las salientes
de la parte trasera bañeras para evitar que
se desplacen. Uso horizontal libro franja a lo
largo del borde trasero completo o, "yo" "T"
apoya en al menos dos lugares en vertical
posición. Un clavo de 1 "x 3" x 60 "(25mm x
75mm x 1525mm) larguero inmediatamente
debajo de la inferior marcas hechas en la
formulación de (Figura 7 - recuadro).
Instalación y funcionamiento
Instalación y funcionamiento
www.jacuzzi.com

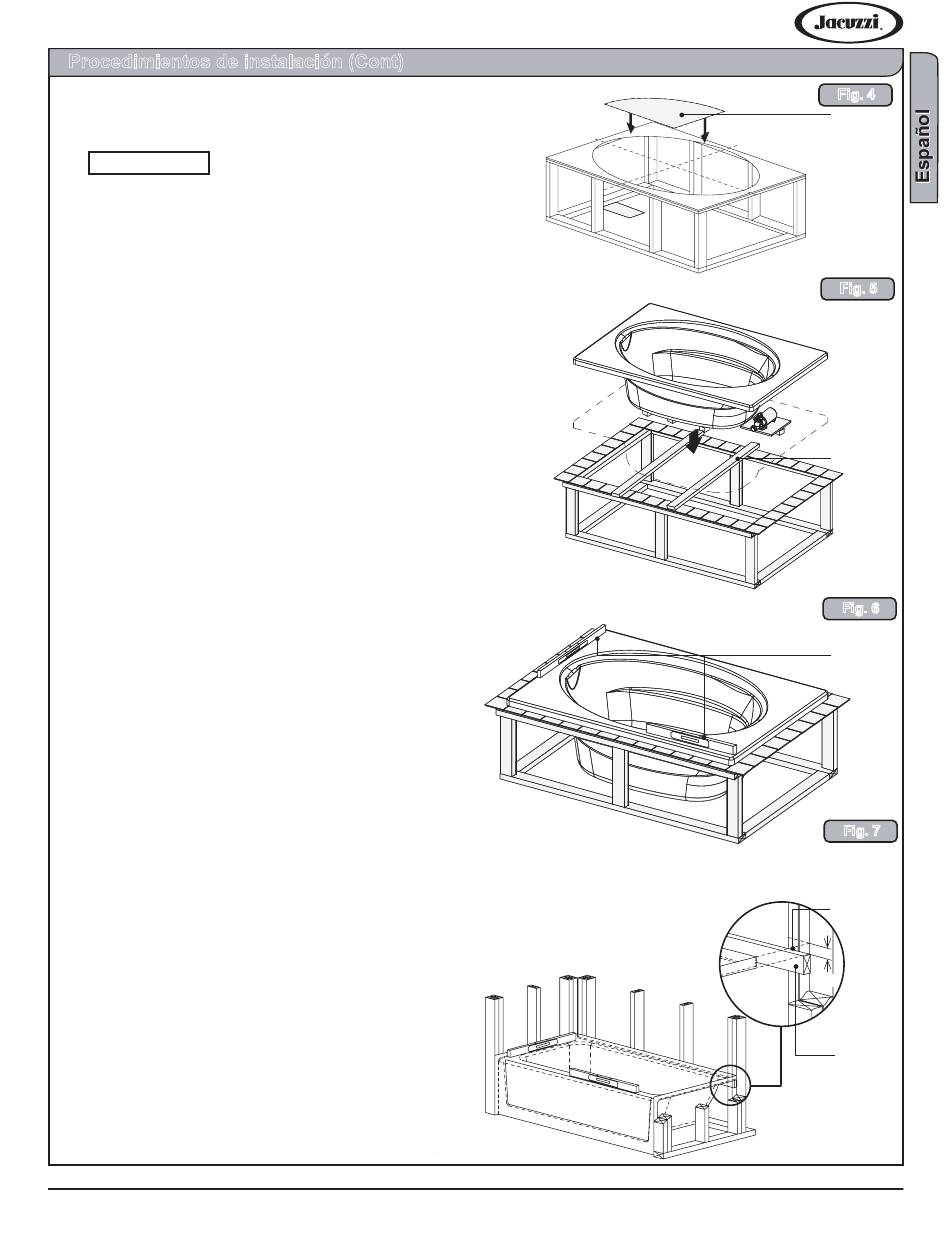

Fig. 4
Plantilla
Fig. 5
Fig. 6
Nivel
Fig. 7
Principio de
la Junta Ledge
1.50"
Ledge Junta
