Signature™ Collection
Procédures d'installation (suite)

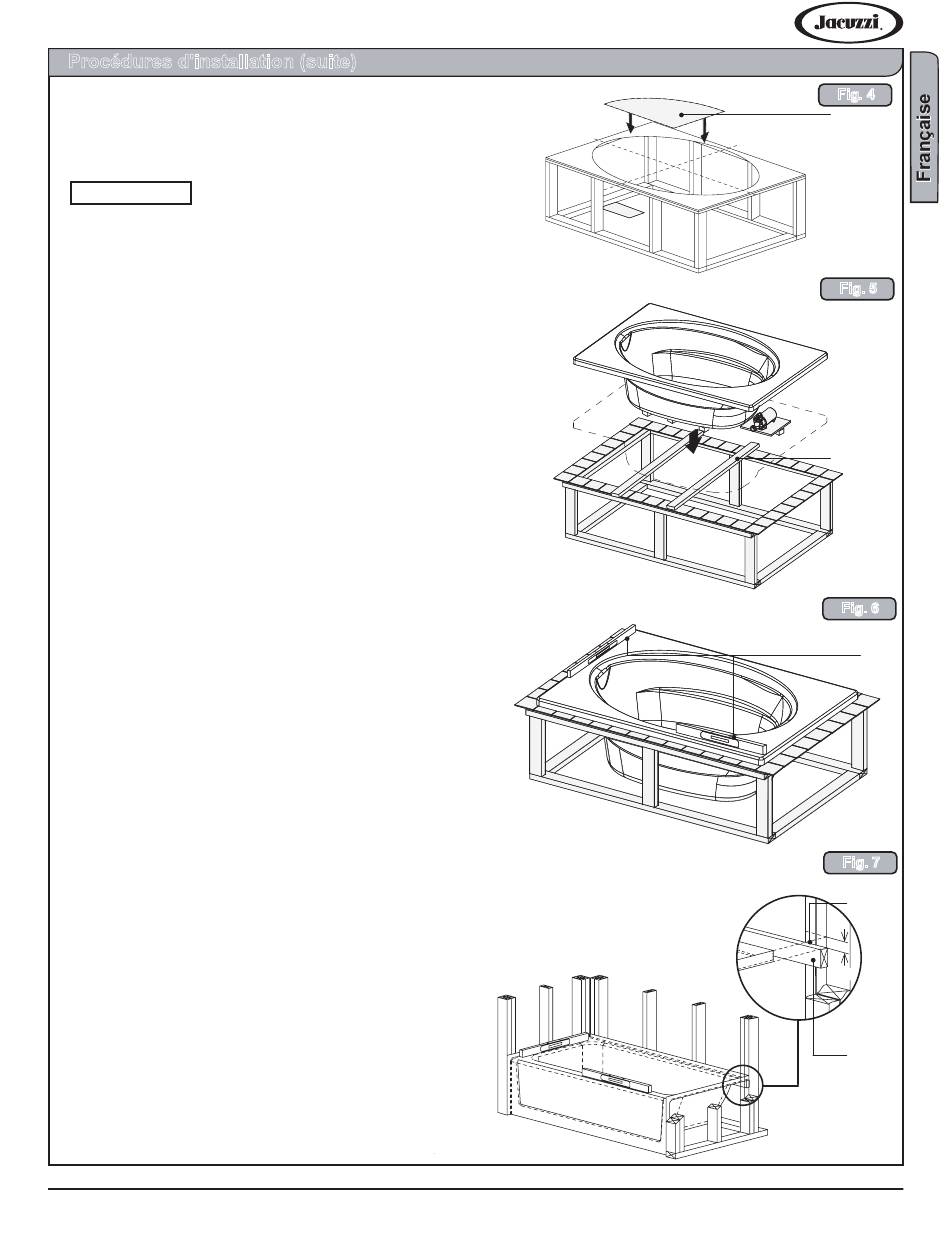

A. Installation par le dessus
1. Préparer le trou de découpe pour la baignoire
à l'aide le modèle fourni (Figure 4)
.
NOTE
S'il vous plaît suivez les instructions figurant sur l'
gabarit (inclus) pour bien marquer la découpe trou. Le
modèle peut montrer guides pour plus d'une baignoire,
soyez certain de sélectionner le lignes guide approprié.
Si, en vertu de montage est un option, veillez à
sélectionner les lignes de guidage qui s'appliquent à
l'installation que vous effectuez.
2. Placer un morceau de bois de rebut sur chacun des
extrémités de la découpe - il sera utilisé comme un
soutien temporaire avant d'abaisser la baignoire
pleinement dans l'ouverture (Figure 5).
3. Installez l'appareil, insérer le moteur / pompe à la fin
première, l'abaissement de la baignoire dans
l 'ouverture indiqué dans l'illustration.
4. La baignoire doit être de niveau. Pour vérifier, utilisez
un niveau au-dessus des rebords sur les deux
extrémités de la baignoire et au-dessus du seuil
(Figure 6).
B. Installation dans une alcôve à trois murs
1. Placer la baignoire dans la cabine avec la jupe avant
fermement sur le plancher. La baignoire doit être réglé
niveau. Pour le vérifier, utiliser un niveau au-dessus des
rebords sur les deux extrémités de la baignoire et
au-dessus du barrage (Figure 7).
2. Après une stabilisation baignoire, marque chaque plot
(béton ou mur en blocs) immédiatement au-dessus du
dos aile horizontale. Retirer du bain alcôve. Mesurer la
distance entre le haut de la Retour aile horizontale et le
bas de la baignoire rebord d'environ 1 ½ "(40mm).
Marquez soigneusement cette dimension à l'arrière plots
(ou mur), ci-dessous la première marque (Figure 7
encadré).
3. Installez une bande de Ledger: Jacuzzi mandats
utilisation de supports sous les saillies arrière de
baignoires pour éviter tout déplacement. Utilisez
horizontale lambourde le long du rebord arrière complet
ou «I », "T" soutient dans au moins deux endroits à la
verticale position. Ongles de 1 "x 3" x 60 "(25mm x
75mm x 1525mm lambourde) immédiatement
au-dessous de la des notes inférieures fait sur le
cadrage (Figure 7 - encadré).
Installation et utilisation
Installation et utilisation
www.jacuzzi.com
Fig. 4
Modèle
Fig. 5
Casse bois
Fig. 6
Niveau
Fig. 7
Haut de la
Grand livre
Conseil
1.50"
Grand livre
Conseil
