Sous-plancher
Préparer le plancher pour le drain et veiller à ce que la zone est de niveau. Le drain / trop-plein de la baignoire
1
s'étend sous le fond de la baignoire. Identifier le dessin dans les spécifications techniques du manuel qui
correspond avec votre baignoire.
Jacuzzi Tru-Level® de base est une fonction standard sur toutes les baignoires. Si le plancher est de niveau et
2
une surface continue, aucune autre préparation n'est nécessaire. Passez à la "Procédure d'installation" de
l'article.
Si le plancher n'est pas de niveau, vous devez niveau toute la surface avant d'installer la baignoire.
3
Veiller à ce que le sol est plat et peut supporter une charge de £ 50. par pied carré.
4
La baignoire doit rester niveau pour qu'il puisse s'évacuer correctement et doit prendre contact avec le matériel
5
de mise à niveau.

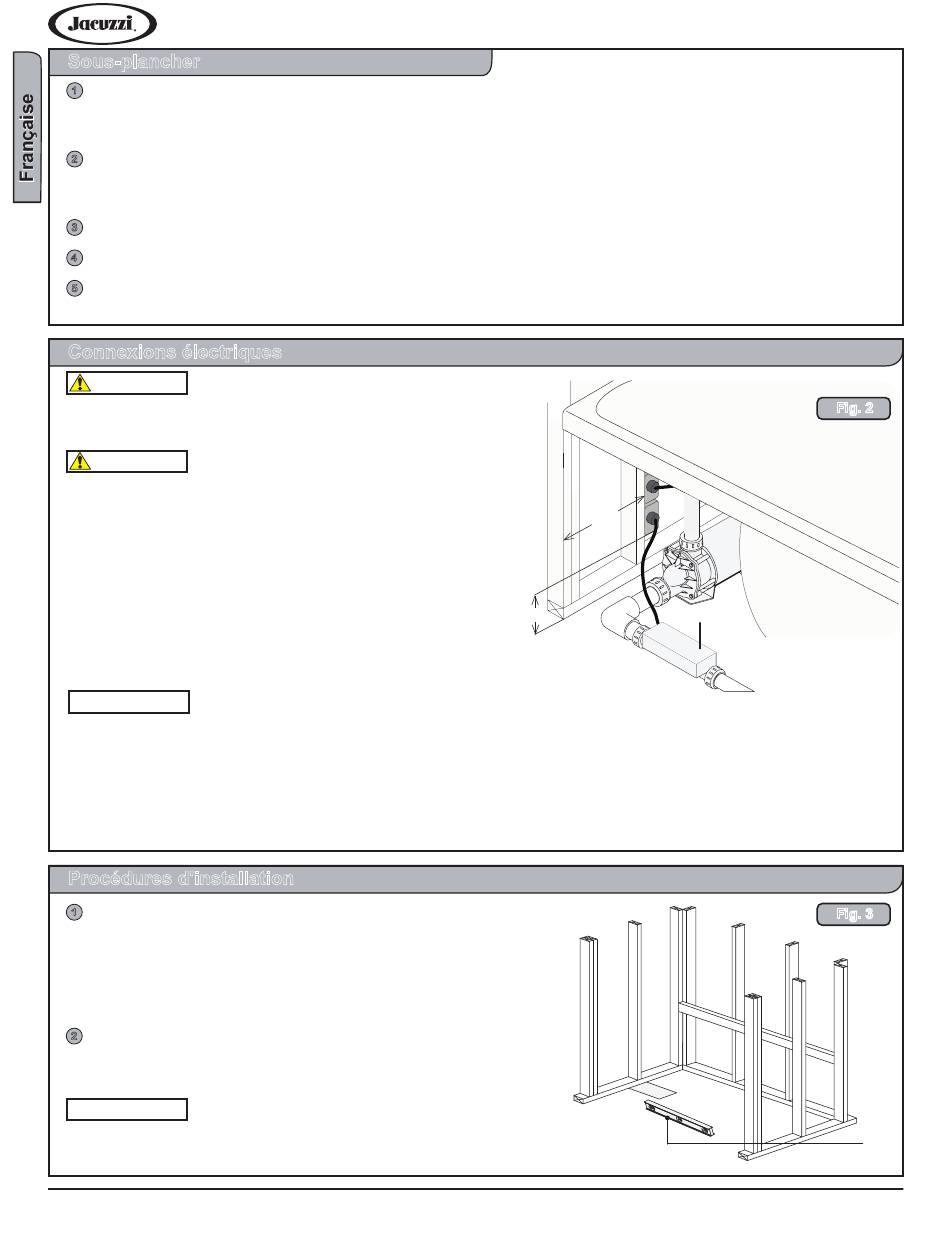

Connexions électriques
DANGER
Risque de choc électrique. Connecter uniquement à un circuit
protégé par un disjoncteur différentiel (Figure 2).
ATTENTION
Prise électrique doit être monté 4 ˝ (101 mm) au-dessus du
niveau du plancher et 12 "max (305mm) à l'intérieur du bord
de la baignoire (Figure 2), ou conformément aux codes de
construction locaux et électriques.
Risque de surchauffe des composants. Ne pas utiliser de
rallonge électrique pour alimenter cet appareil. Utilisation de la
pompe, sans assez d'eau dans la baignoire peut causer des
dommages permanents à la pompe / moteur.
Si l'appareil GFCI indique un mauvais fonctionnement, selon
les instructions du fabricant, Couper le courant et ne pas tenter
d'utiliser la baignoire jusqu'à ce que la source du problème a
été identifié et corrigé.
NOTES
Lorsque vous utilisez des produits électriques, des précautions de base devraient toujours être suivies:
• Toujours suivre les codes de construction locaux et électriques. La terre est nécessaire. L'appareil doit être installé
et mis à la terre par un électricien qualifié.
• Un personnel dévoué, 120VAC, circuit de 15 Amp GFCI protégée est nécessaire pour la pompe / moteur. Si la
baignoire a été acheté avec un appareil de chauffage installé, une distincts 120VAC, circuit de 15 A protégée par
GFCI est requise. Pattes de liaison sont prévus sur le moteur chauffe et de satisfaire les codes électriques locaux.
Procédures d'installation
Assurez-vous encadrés dans une alcôve est de taille
1
appropriée pour dimensions Jacuzzi, carrés, et d'aplomb; étage
vérifier elle est de niveau (Figure 3). Rough-in doit être
maintenue à un minimum jusqu'à ce que l'appareil est sur le
chantier. Les mesures peuvent varier 0 ou - ⅜ "de l'original
spécifications.
Un dégagement suffisant doit être prévu pour l'accès au service
2
de connexions (pompe / moteur, les contrôles, plomberie
chauffage et de branchements électriques).
NOTE
Les étapes suivantes (A, B et C), vous accédez à la meilleure façon
d'installer la baignoire, en fonction de votre environnement d'installation.
Page 22
12˝
(305mm)
4˝
(101mm)
www.jacuzzi.com
Signature™ Collection
Fig. 2
Optional Heater
Fig. 3
Installation et utilisation
Installation et utilisation
Niveau
