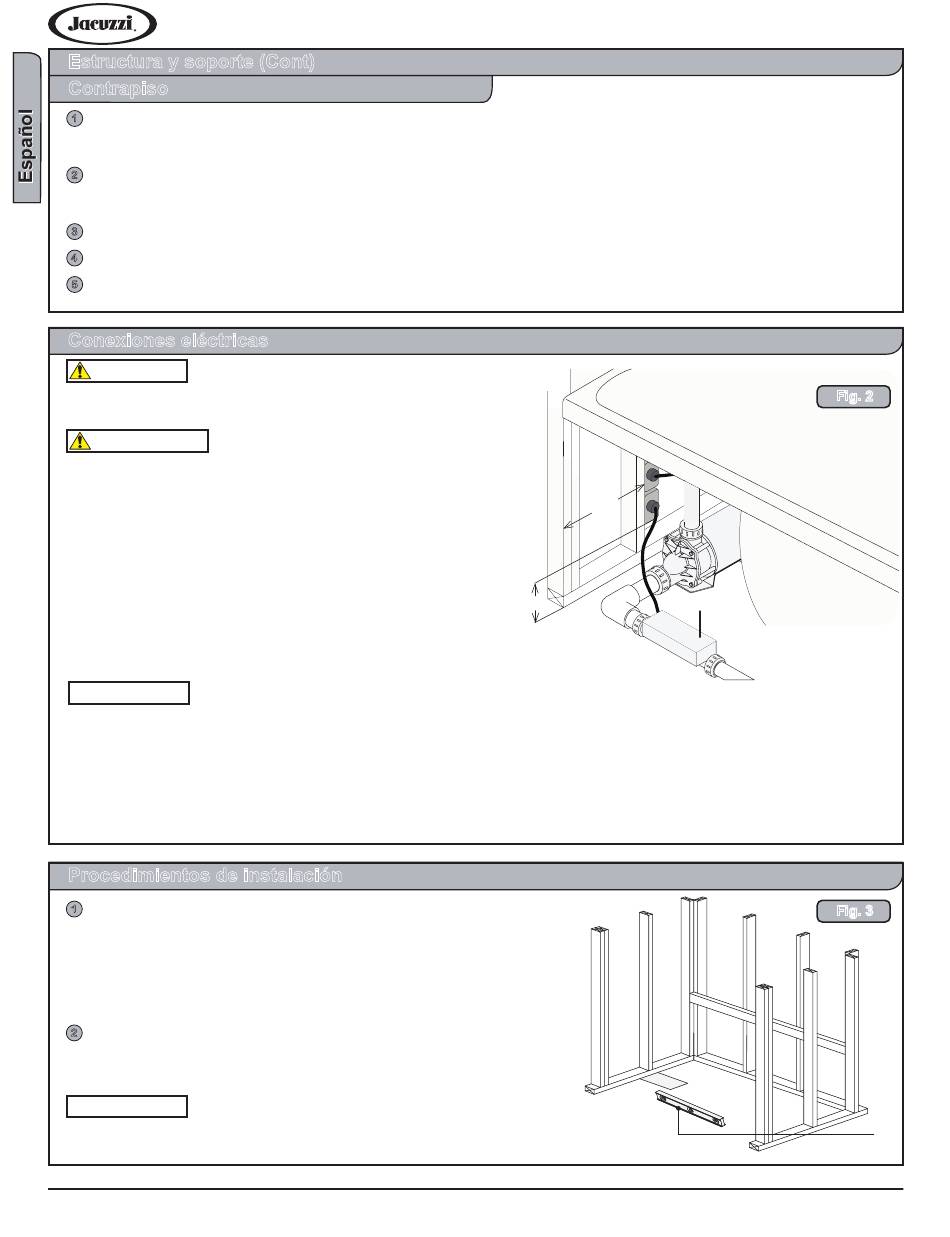

Estructura y soporte (Cont)
Contrapiso
Prepare el subsuelo de la fuga y asegurar que el área esté nivelada. El desagüe / rebosadero de la bañera se
1
extiende por debajo de la parte inferior de la bañera. Identificar el dibujo en el Manual de Especificaciones
Técnicas que corresponde con su bañera.
Jacuzzi de Tru-Level® base es una característica estándar en todas las bañeras. Si el subsuelo está nivelado
2
y una superficie continua, sin otra preparación es necesaria. Continuar con "Procedimientos de instalación"
sección de.
Si el subsuelo no está nivelado, se debe nivelar toda la superficie antes de instalar la bañera.
3
Asegúrese de que el piso esté nivelado y que puede soportar una carga de 50 libras. por pie cuadrado.
4
La bañera debe seguir siendo el nivel con el fin de que drene correctamente y deben ponerse en contacto con
5
el material de nivelación.
Conexiones eléctricas
PELIGRO
Riesgo de choque eléctrico. Conecte sólo a un circuito
protegido por un GFCI (Figura 2).
PRECAUCIÓN
La toma de corriente debe ser montado de 4 ˝ (101 mm) por
encima de la línea de suelo y 12 "máximo de (305 mm) en el
interior del borde de la bañera (Figura 2), o de acuerdo con los
códigos locales de construcción y eléctricos.
Riesgo de sobrecalentamiento de los componentes. No
utilice cable de extensión eléctrica al poder de esta unidad.
Funcionamiento de la bomba sin agua suficiente en la bañera
puede causar daños permanentes a la bomba / motor.
Si la unidad GFCI indica un mal funcionamiento, según las
instrucciones del fabricante, apague la corriente y no intente
utilizar la bañera hasta que el origen del problema ha sido
identificado y corregido.
NOTAS
Al usar aparatos eléctricos, las precauciones básicas deben seguirse siempre:
• Siempre siga los códigos locales de construcción y eléctricos. Conexión a tierra es necesario. El aparato debe
ser instalado y conectado a tierra por un electricista calificado.
• Una dedicada, 120VAC, circuito de 15 amperios GFCI con protección es necesaria para la bomba / motor. Si la
bañera se compró con un calentador instalado, uno por separado 120VAC, circuito de 15 amperios con
protección GFCI se requiere. Terminales de unión se proporcionan en el motor y el calentador para satisfacer los
códigos eléctricos locales.
Procedimientos de instalación
Asegúrese de que enmarcado en alcoba es del tamaño
1
adecuado por dimensiones Jacuzzi, plaza, y la plomada;
planta de verificación la nivelación (Figura 3). Áspero-en debe
mantenerse al como mínimo hasta que la unidad está en el
lugar de trabajo. Las mediciones pueden variar en 0 o - ⅜ "del
original pliego de condiciones.
Una distancia suficiente se debe proporcionar para el acceso
2
al servicio de las conexiones (bomba / motor, controles,
calentador de plomería y empresas conexión eléctrica).
NOTA
Los pasos siguientes (A, B y C) le dirigirá en la mejor forma de
instalar la bañera, en función de su entorno de instalación.
Page 38
12˝
(305mm)
4˝
(101mm)
www.jacuzzi.com
Signature™ Collection
Fig. 2
Optional Heater
Fig. 3
Instalación y funcionamiento
Instalación y funcionamiento
Nivel
