Activer ACT™

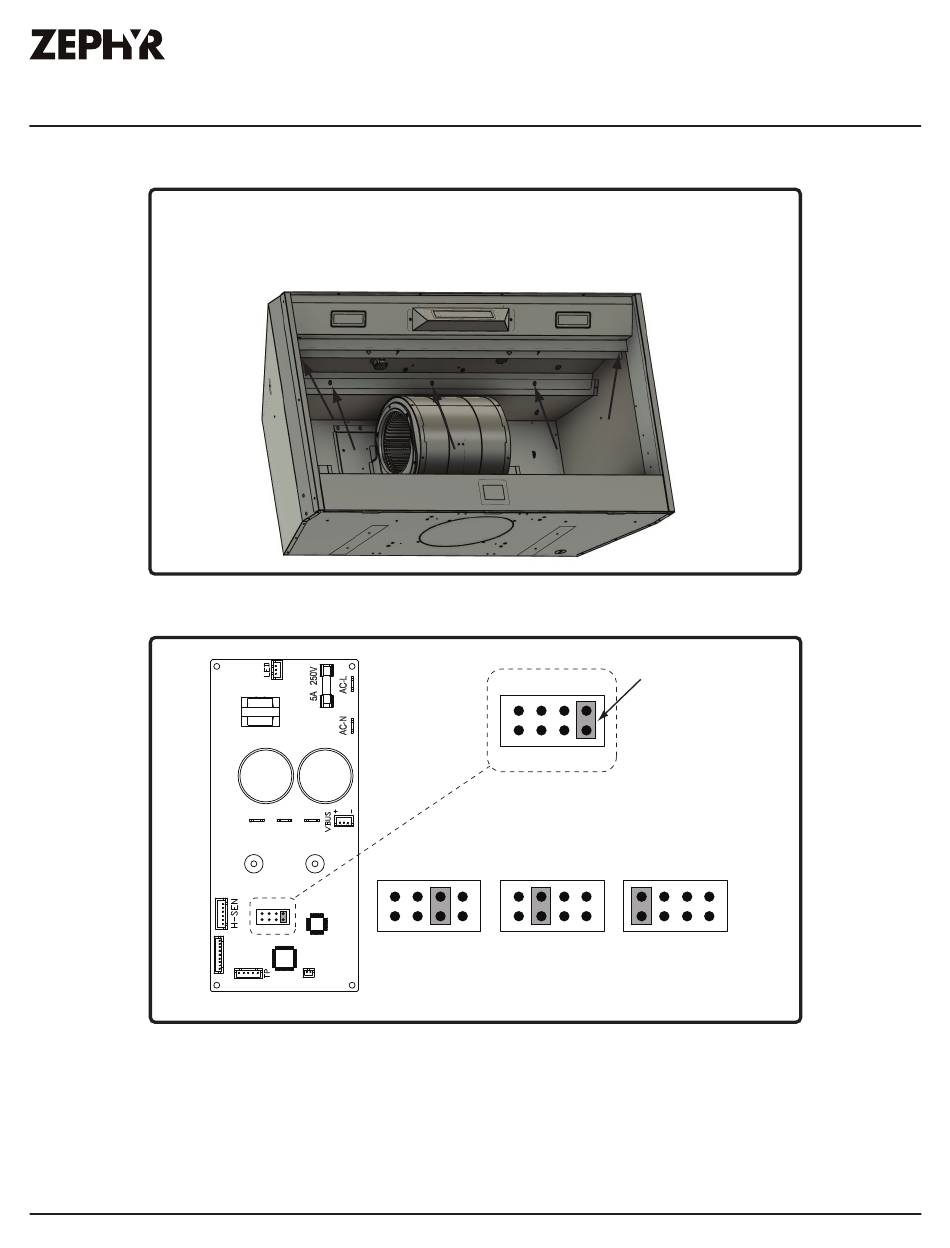

Carte de circuits imprimés
Monsoon Connect Guide d'utilisation, d'entretien et d'installation
1. Carte électronique située derrière le panneau lumineux.
2. (Le cas échéant) Retirez les deux panneaux
d'espacement par 2 vis pour chaque panneau d'espacement.
3. Retirez les 5 vis fixant le panneau lumineux.
2 4 6 8
2 4 6 8
1 3 5 7
1 3 5 7
Cavalier 5-6
Débit maximal du
ventilateur, 590
Conversion ACT™
FIG. I
Broches de cavaliers
2 4 6 8
1 3 5 7
C a va l i e r 7 - 8
POSITION PAR DÉFAUT
2 4 6 8
1 3 5 7
Cavalier 3-4
Débit maximal du Débit maximal du
ventilateur, 390 ventilateur, 290
FIG. J
Cavalier de
plastique
2 4 6 8
1 3 5 7
Cavalier 1-2
