Instructions d'installation
Préparation et installation
Vis du panneau inférieur
16
1
2
Verrouillage des onglets
Monsoon Connect Guide d'utilisation, d'entretien et d'installation

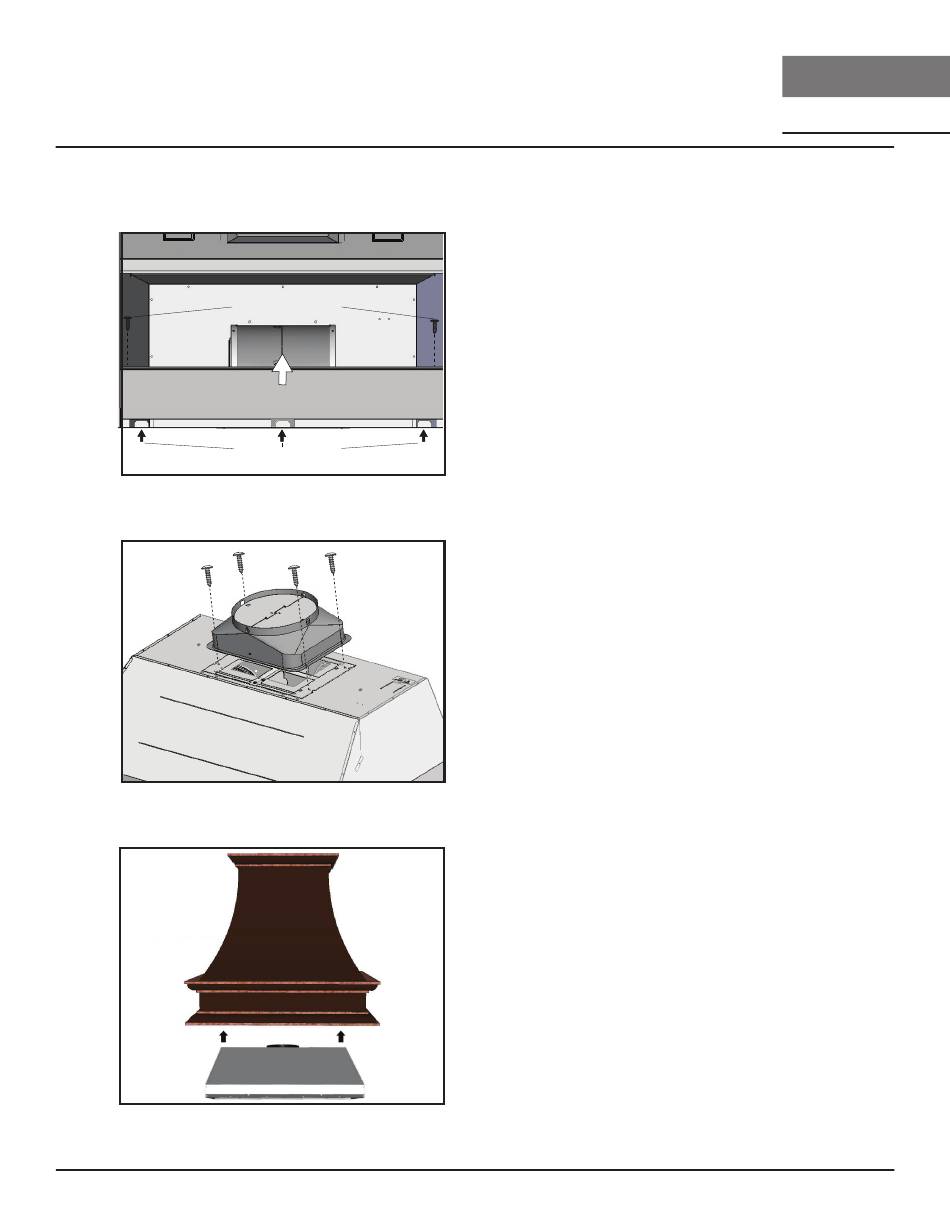

4. Retirez le panneau inférieur en:
1) Retirez les (2) vis des côtés
gauche et droit du panneau
inférieur. 2) Tirer le panneau
inférieur vers l'avant de la
doublure pour le dégager des
languettes de verrouillage.
5. Fixez le collier de conduit rond
de 8 po ou 10 po au sommet de
l'insert à l'aide de (4) vis M4 x 6
mm.
6. La préparation des conduits
verticaux est terminée. Reportez-
vous à la page 14, étape 4 pour
terminer l'installation.
C O R E
M O N S O O N
C O N N E CT
I N S É R E R
