Instructions d'installation
Préparation et installation
AVERTISSEMENT
Au moins deux installateurs sont nécessaires en raison du poids et
de la taille de la doublure.
1. Retirez tous les matériaux d'emballage et le film
protecteur avant l'installation. Soyez prudent lors de
l'installation pour éviter les rayures ou les dommages à
l'acier inoxydable. Retirez la vis de sécurité sur le dessus
du corps de la hotte.

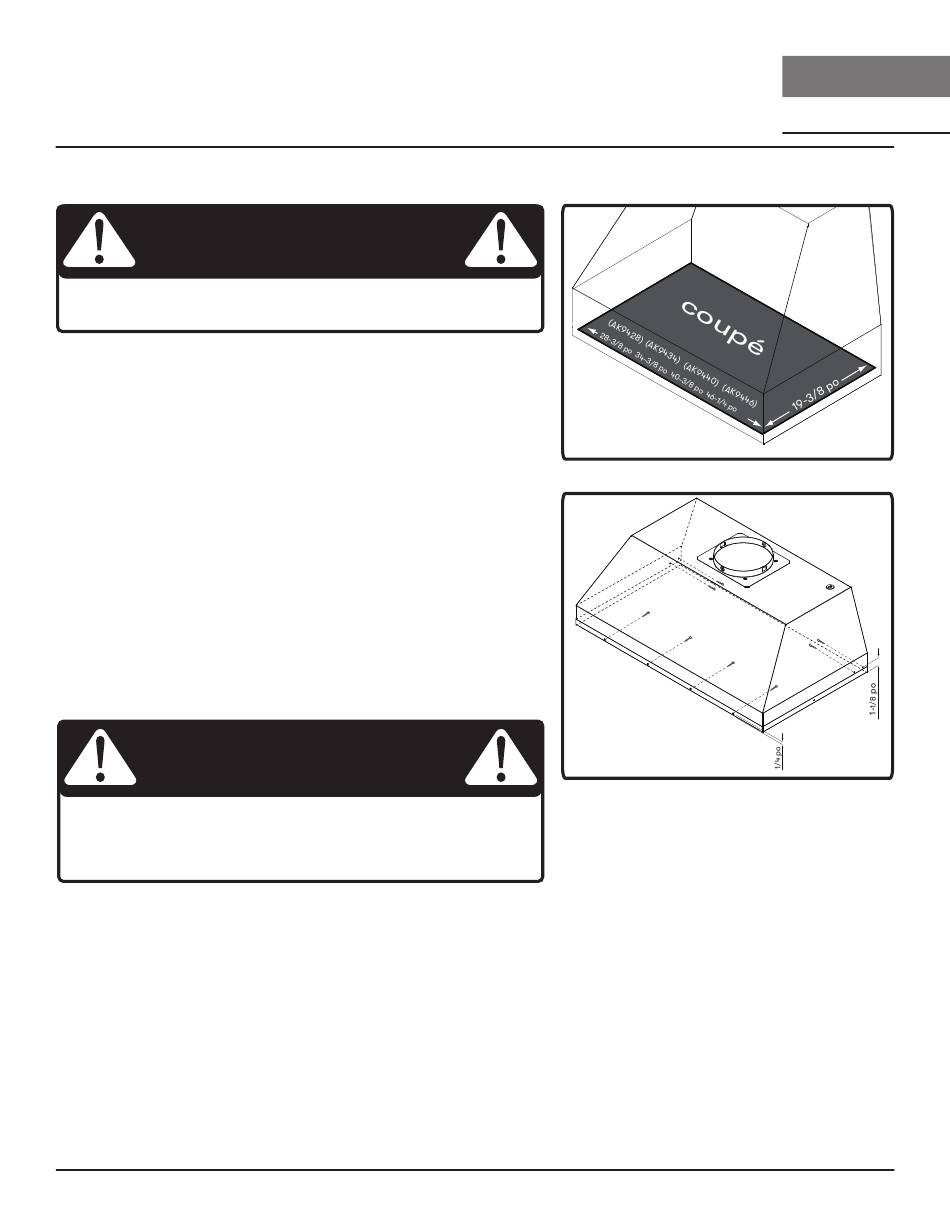

2. Découpez une ouverture dans le bas de l'armoire en
suivant les dimensions de la FIG. B.
3. Préparez le revêtement pour l'installation dans l'armoire
en suivant les étapes à la page 15-16 pour les conduits
verticaux et 17-19 pour les conduits horizontaux et 20-
22 pour l'installation à deux ventilateurs, si désiré.
4. Soulevez la doublure dans l'ouverture inférieure de
l'armoire et fixez-la à l'intérieur de l'armoire à l'aide de
(8) vis en acier inoxydable n°8 x 1/2 po; (4) vis à l'avant
et (4) vis sur les côtés. FIG. C.
ATTENTION
Assurez-vous que la surface sur laquelle vous fixez la doublure est
capable de supporter le poids de l'AK94. Le non-respect de cette
consigne peut entraîner des blessures corporelles ou endommager
la surface de cuisson ou le comptoir.
5. Si vous utilisez une télécommande RF, retirez le panneau lumineux à l'aide de (5) vis et étendez le fil
d'antenne bleu. Il n'est pas nécessaire de le sécuriser. Réinstaller le panneau lumineux.
6. Finaliser l'installation des travaux d'électricité et de conduits. Sceller les conduits avec du ruban
adhésif en aluminium certifié. Mettez la doublure sous tension, vérifiez s'il y a des fuites autour du
ruban adhésif et vérifiez son bon fonctionnement.
REMARQUE: Si l'accès au dessus de la gaine n'est pas disponible après l'installation, il se peut que le
raccordement électrique et des conduits doive être effectué avant d'installer la gaine.
7. Réinstallez le panneau inférieur, les panneaux d'entretoise latéraux (le cas échéant), le bac à
graisse et les filtres déflecteurs précédemment retirés.
14 Monsoon Connect Guide d'utilisation, d'entretien et d'installation
C O R E
M O N S O O N
C O N N E CT
I N S É R E R
FIG. B
FIG. C
