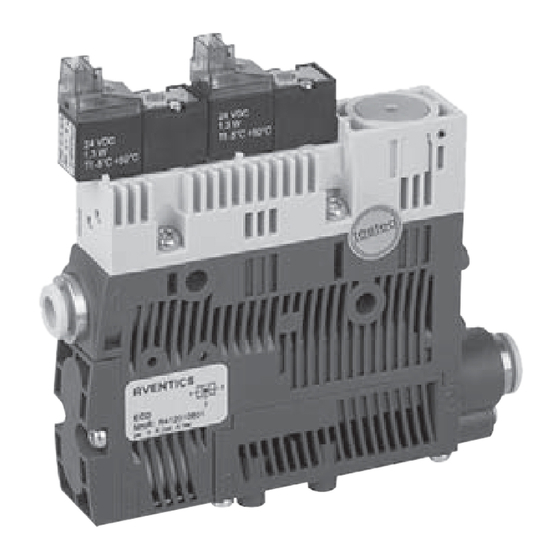

Summary of Contents for Aventics ECD-BV
- Page 1 Betriebsanleitung | Operating instructions | Notice d’instruction | Istruzioni per l’uso | Instrucciones de servicio | Bruksanvisning Kompaktejektor Compact ejector Éjecteur compact Eiettore compatto Eyector compacto Kompaktejektor ECD-BV R412025988/2017-08, Replaces: –, DE/EN/FR/IT/ES/SV...
- Page 2 AVENTICS | ECD-BV | R412025988–BAL–001–AA | Deutsch Deutsch Sicherheitshinweise Zu dieser Dokumentation Das Produkt wurde gemäß den allgemein anerkannten Regeln der Technik hergestellt. Trotzdem besteht die Diese Anleitung enthält wichtige Informationen, um das Gefahr von Personen- und Sachschäden, wenn Sie die Produkt sicher und sachgerecht zu montieren und in folgenden grundsätzlichen Sicherheitshinweise und die...
-
Page 3: Allgemeine Sicherheitshinweise
AVENTICS | ECD-BV | R412025988–BAL–001–AA | Deutsch Allgemeine Sicherheitshinweise Verwenden Sie für die Komponenten ausschließlich die folgende Spannungsversorgung: Beachten Sie die gültigen Vorschriften zur – 24-V-DC PELV-Stromkreise nach DIN EN 60204-1/ Unfallverhütung und zum Umweltschutz im IEC 60204-1. Verwenderland und am Arbeitsplatz. -
Page 4: Zu Diesem Produkt
AVENTICS | ECD-BV | R412025988–BAL–001–AA | Deutsch Lieferumfang Ejektor pneumatisch anschließen Im Lieferumfang sind enthalten: 1 Kompaktejektor ECD-BV VORSICHT Betriebsanleitung Anlage steht im Betrieb unter Druck Zu diesem Produkt Das Arbeiten an der Anlage unter Druck kann zu Verletzungen und Beschädigungen führen. -
Page 5: Generelle Funktionen
AVENTICS | ECD-BV | R412025988–BAL–001–AA | Deutsch Ejektor elektrisch anschließen Generelle Funktionen VORSICHT WARNUNG Anlage steht im Betrieb unter elektrischer Spannung Offene Vakuum-/Abluftanschlüsse und Sauggreifer Das Arbeiten an der Anlage unter Spannung kann zu Verletzungsgefahr durch An- oder Einsaugen von Verletzungen durch Stromschlag oder zu Augen oder anderen Körperteilen. -
Page 6: Instandhaltung Und Instandsetzung
AVENTICS | ECD-BV | R412025988–BAL–001–AA | Deutsch Instandhaltung und Demontage Instandsetzung VORSICHT Äußere Verschmutzung Anlage steht im Betrieb unter Druck ACHTUNG Das Arbeiten an der Anlage unter Druck kann zu Verletzungen und Beschädigungen führen. O Entlüften Sie vor dem Arbeiten an der Anlage alle Beschädigungen und Störungen durch eindringende... -
Page 7: Technische Daten
AVENTICS | ECD-BV | R412025988–BAL–001–AA | Deutsch 10 Zubehör Mechanische Parameter ECD-BV- ECD-BV- ECD-BV- Bezeichnung Materialnummer EC-07 EC-10 EC-15 Verbindungskabel, 3 m, 2-polig R422003278 Düsengröße [mm] Hutmuttern für unbelegte Plätze R412026153 Max. Vakuum Vakuum-Inlinefilter, Serie VFI, VFI-6/4 R412010112 Saugvermögen [l/min] Vakuum-Inlinefilter, Serie VFI, VFI-8/6 R412010113 Max. - Page 8 Abbildungen: Ansicht variiert je nach Serie. Aufbau des Ejektors Beschreibung Max. Anzugs- momente Vorsteuerventil „Saugen“ 0,2 Nm Vorsteuerventil „Abblasen“ 0,2 Nm Drosselschraube Abblasen Vakuumanschluss (Kennzeichnung 2*) 4 Nm Druckluftanschluss D6 Schalldämpferdeckel 0,5 Nm Befestigungsbohrung 2 Nm Abluftausgang (Kennzeichnung 3*) Typenschild inkl. Fertigungsdatum: <yy>W<ww>...
- Page 9 Ejektor montieren Position Beschreibung Befestigungschraube M4 Hutschienenklemme für Abmessungen (in mm) Hutschiene TS35 inkl. Kunststoffschneid- schrauben (optional) 86,2 102,5 81,4 29,5 18,6 77,5 40,8 47,5 16,5 36,9 ECD-BV...NO... ECD-BV...NC... Pneumatikschaltpläne...
-
Page 10: Notes On Safety
O Keep these instructions in a location where they are accessible to all users at all times. Documentation validity O Always include the operating instructions when you O This documentation is valid for ECD-BV series compact pass the product on to third parties. ejectors. Intended use... -
Page 11: General Safety Instructions
AVENTICS | ECD-BV | R412025988–BAL–001–AA | English General safety instructions Only use the following power supply for the components: Observe the valid local regulations in the country of use – 24 V DC PELV circuits in accordance with to protect the environment and avoid workplace DIN EN 60204-1/IEC 60204-1. -
Page 12: Scope Of Delivery
AVENTICS | ECD-BV | R412025988–BAL–001–AA | English Scope of Delivery Connecting the ejector pneumatics The scope of delivery includes: CAUTION 1 compact ejector ECD-BV Operating instructions System is under pressure during operation Working on the system under pressure can lead to About This Product injuries and damage to property. -
Page 13: General Functions
AVENTICS | ECD-BV | R412025988–BAL–001–AA | English Electrically connecting the ejector General functions CAUTION WARNING System is under voltage during operation Open vacuum/exhaust air connections and vacuum Working on the system under voltage can lead to injuries due to electric shock or damage to the Risk of injury by suctioning of eyes or other parts of the components. -
Page 14: Service And Repairs
AVENTICS | ECD-BV | R412025988–BAL–001–AA | English Service and Repairs Disassembly External contamination CAUTION NOTICE System is under pressure during operation Working on the system under pressure can lead to Damage and disruptions due to penetrating fluids injuries and damage to property. -
Page 15: Technical Data
AVENTICS | ECD-BV | R412025988–BAL–001–AA | English 10 Accessories Mechanical parameters Type ECD-BV- ECD-BV- ECD-BV- Designation Material number EC-07 EC-10 EC-15 Connecting cable, 3 m, 2-pin R422003278 Nozzle size [mm] Cap nuts for vacant ports R412026153 Max. vacuum Vacuum filter Inline, series VFI, VFI-6/4 R412010112... - Page 16 Figures: View varies according to the series. Ejector design Description Max. tightening torques "Suction" pilot valve 0.2 Nm "Blow-off" pilot valve 0.2 Nm "Blow-off" flow control screw Vacuum connection (identified as 2*) 4 Nm Compressed air connection D6 Silencer cover 0.5 Nm Mounting hole 2 Nm...
- Page 17 Assembling the ejector Item Description M4 mounting screw Hat rail clamp for TS35 Dimensions (in mm) hat rail, incl. plastic self- cutting screws (optional) 86.2 102.5 81.4 29.5 18.6 77.5 40.8 47.5 16.5 36.9 ECD-BV...NO... ECD-BV...NC... Pneumatic circuit diagrams...
-
Page 18: Consignes De Sécurité
AVENTICS | ECD-BV | R412025988–BAL–001–AA | Français Français Consignes de sécurité A propos de cette Le produit a été fabriqué selon les règles techniques généralement reconnues. Des dommages matériels ou documentation corporels peuvent néanmoins survenir si les consignes de sécurité générales suivantes ainsi que les avertissements Cette notice contient des informations importantes pour précédant les consignes d’utilisation contenus dans le... -
Page 19: Consignes Générales De Sécurité
AVENTICS | ECD-BV | R412025988–BAL–001–AA | Français Consignes générales de sécurité correctement montés et non endommagés, afin d’éviter que des liquides ou des corps solides ne Respecter les consignes de prévention d’accidents et pénètrent dans le produit. de protection de l’environnement en vigueur dans le pays d’utilisation et au poste de travail. - Page 20 AVENTICS | ECD-BV | R412025988–BAL–001–AA | Français Fourniture Raccordement pneumatique de l’éjecteur Compris dans la fourniture : 1 éjecteur compact ECD-BV Notice d’instruction ATTENTION A propos de ce produit Lors du fonctionnement, l’installation est sous pression Vue d’ensemble du produit Le travail sur l’installation sous pression peut...
-
Page 21: Fonctions Générales
AVENTICS | ECD-BV | R412025988–BAL–001–AA | Français Raccordement électrique de l’éjecteur Fonctions générales ATTENTION AVERTISSEMENT Lors du fonctionnement, l’installation est sous tension Raccords de vide / orifices d’échappement ouverts et ventouses Le travail sur l’installation sous tension peut provoquer des blessures par choc électrique et des dommages de Risque de blessure dû... -
Page 22: Entretien Et Maintenance
AVENTICS | ECD-BV | R412025988–BAL–001–AA | Français Entretien et maintenance Démontage Salissure extérieure ATTENTION REMARQUE Lors du fonctionnement, l’installation est sous pression Dommages et dysfonctionnement dus à la pénétration Le travail sur l’installation sous pression peut de liquide ou au contact avec des fluides agressifs provoquer des blessures et des dommages matériels. -
Page 23: Données Techniques
AVENTICS | ECD-BV | R412025988–BAL–001–AA | Français 10 Accessoires Paramètres Sym- Valeur limite Unité Remarque bole Désignation Référence min. typ. max. Câble de connexion de 3 m, à 2 pôles R422003278 Pression de service Écrous borgnes pour emplacements R412026153 inoccupés Matériau... - Page 24 Figures : la vue peut varier en fonction de la série. Structure de l’éjecteur Description Couple de serrage maximum Distributeur pilote « Aspirer » 0,2 Nm Distributeur pilote « Évacuer » 0,2 Nm Vis d'étranglement Évacuer Raccord de vide (marquage 2*) 4 Nm Raccord d'air comprimé...
- Page 25 Poste Description Vis de fixation M4 Bornes à profilé chapeau Dimensions (en mm) pour rail oméga TS35, y compris vis autotaraudeuses pour 86,2 102,5 81,4 29,5 18,6 77,5 40,8 47,5 plastique (en option) 16,5 36,9 ECD-BV...NO... ECD-BV...NC... Schémas de connexions pneumatiques...
-
Page 26: Indicazioni Di Sicurezza
AVENTICS | ECD-BV | R412025988–BAL–001–AA | Italiano Italiano Indicazioni di sicurezza Sulla presente l prodotto è stato realizzato in base alle regole della tecnica generalmente riconosciute. Nonostante ciò esiste documentazione il pericolo di danni a cose e persone, se non vengono... -
Page 27: Avvertenze Di Sicurezza Generali
AVENTICS | ECD-BV | R412025988–BAL–001–AA | Italiano Avvertenze di sicurezza generali Per i componenti utilizzare esclusivamente la seguente alimentazione di tensione: Osservare le prescrizioni antinfortunistiche e di – Circuiti elettrici da 24-V-DC PELV secondo protezione ambientale vigenti nello stato in cui DIN EN 60204-1/IEC 60204-1. -
Page 28: Descrizione Del Prodotto
AVENTICS | ECD-BV | R412025988–BAL–001–AA | Italiano Collegamento pneumatico Fornitura dell’eiettore Sono compresi nella fornitura: 1 eiettore compatto ECD-BV ATTENZIONE Istruzioni per l’uso L’impianto durante il funzionamento è sottoposto a Descrizione del prodotto pressione Lavori eseguiti sull’impianto sotto pressione possono Panoramica sul prodotto provocare lesioni e danni. -
Page 29: Messa In Funzione E Uso
AVENTICS | ECD-BV | R412025988–BAL–001–AA | Italiano Collegamento elettrico dell’eiettore Funzioni generali ATTENZIONE AVVERTENZA L’impianto durante il funzionamento è sottoposto a Attacchi di scarico del vuoto aperti e ventosa tensione elettrica Pericolo di lesioni dovuto ad aspirazione di occhi o altre parti del corpo. -
Page 30: Manutenzione E Riparazioni
AVENTICS | ECD-BV | R412025988–BAL–001–AA | Italiano Manutenzione e riparazioni Smontaggio Sporco esterno ATTENZIONE NOTA L’impianto durante il funzionamento è sottoposto a pressione Danni e disturbi dovuti alla penetrazione di liquidi o al Lavori eseguiti sull’impianto sotto pressione possono contatto con agenti aggressivi provocare lesioni e danni. -
Page 31: Dati Tecnici
AVENTICS | ECD-BV | R412025988–BAL–001–AA | Italiano 10 Accessori Parametro Sim- Valore limite Unità Nota bolo Numero di min. tipo. max. Definizione materiale Pressione di Cavo di collegamento, 3 m, 2 poli R422003278 esercizio Dadi ciechi per posti non occupati... - Page 32 Figure: l'immagine varia in base alla serie. Struttura dell’eiettore Descrizione Momento torcente max. Valvola pilota “Aspirazione” 0,2 Nm Valvola pilota “Scarico” 0,2 Nm Vite di strozzamento scarico Attacco per vuoto (marchio 2*) 4 Nm Raccordo aria compressa D6 Coperchio silenziatore 0,5 Nm Foro di fissaggio 2 Nm...
- Page 33 Montaggio dell'eiettore Posizione Descrizione Vite di fissaggio M4 Morsetti per barra Dimensioni (in mm) DIN TS35 incluse viti autofilettanti in plastica (opzionali) 86,2 102,5 81,4 29,5 18,6 77,5 40,8 47,5 16,5 36,9 ECD-BV...NO... ECD-BV...NC... Circuiti pneumatici...
-
Page 34: Indicaciones De Seguridad
AVENTICS | ECD-BV | R412025988–BAL–001–AA | Español Español Indicaciones de seguridad Acerca de esta Este producto ha sido fabricado conforme a las reglas de la técnica generalmente conocidas. A pesar de ello, existe documentación peligro de daños personales y materiales si no se tienen en cuenta las indicaciones básicas de seguridad... -
Page 35: Indicaciones De Seguridad Generales
– La fuente de corriente para PELV debe ser un Utilice los productos de AVENTICS solo si no presentan transformador aislador de seguridad según problemas técnicos. -
Page 36: Volumen De Suministro
AVENTICS | ECD-BV | R412025988–BAL–001–AA | Español Volumen de suministro Conexión neumática del eyector En el volumen de suministro se incluyen: PRECAUCIÓN 1 eyector compacto ECD-BV Instrucciones de servicio La instalación está bajo presión durante el funcionamiento Sobre este producto Trabajar en la instalación cuando está... -
Page 37: Funciones Generales
AVENTICS | ECD-BV | R412025988–BAL–001–AA | Español Conexión eléctrica del eyector Funciones generales PRECAUCIÓN ADVERTENCIA La instalación está sometida a tensión eléctrica Conexión de aire de escape/vacío abierta y ventosa durante el funcionamiento Peligro de lesiones por succión de ojos y otras partes del cuerpo. -
Page 38: Mantenimiento Y Reparación
AVENTICS | ECD-BV | R412025988–BAL–001–AA | Español Mantenimiento y reparación Desmontaje Suciedad exterior PRECAUCIÓN NOTA La instalación está bajo presión durante el funcionamiento Daños o fallos de funcionamiento por entrada de Trabajar en la instalación cuando está sometida a líquidos o por contacto con medios agresivos presión puede provocar lesiones y daños. -
Page 39: Eliminación De Residuos
AVENTICS | ECD-BV | R412025988–BAL–001–AA | Español 10 Accesorios Parámetro Sím- Valor límite Uni- Observación bolo Denominación N.° de material min. típ. máx. Cable de unión 3 m, 2 pines R422003278 Presión de servicio Tuercas de sombrerete para posiciones R412026153... - Page 40 Ilustraciones: la vista varía en función de la serie. Estructura del eyector Descripción Pares de apriete máx. Válvula de pilotaje previo “aspirar” 0,2 Nm Válvula de pilotaje “purgar” 0,2 Nm Tornillo de estrangulación, purgar Conexión de vacío (identificación 2*) 4 Nm Conexión de aire comprimido D6 Tapa del silenciador 0,5 Nm...
- Page 41 Montaje del eyector Posición Descripción Tornillo de fijación M4 Abrazadera para riel de Dimensiones (en mm) perfil TS35 incl. tornillos con rosca cortante de plástico (opcional) 86,2 102,5 81,4 29,5 18,6 77,5 40,8 47,5 16,5 36,9 ECD-BV...NO... ECD-BV...NC... Esquemas de conexiones neumáticas...
- Page 42 AVENTICS | ECD-BV | R412025988–BAL–001–AA | Svenska Svenska Säkerhetsföreskrifter Om denna dokumentation Produkten har tillverkats i enlighet med gällande tekniska föreskrifter. Trots detta finns det risk för person- och Denna anvisning innehåller viktig information om hur man materialskador om man inte beaktar följande monterar produkten och tar den i drift på...
-
Page 43: Allmänna Säkerhetsanvisningar
– 24-V-DC PELV-strömkrets enligt DIN EN 60204-1/ att skydda miljön i användarlandet och på IEC 60204-1. arbetsplatsen. Produkter från AVENTICS får bara användas om de är – Strömkällan för PELV måste vara en i ett tekniskt felfritt skick. säkerhetsisolationstransformator enligt IEC 61558-1 eller IEC 61558-2-6 eller en Kontrollera om produkten har några synliga skador... - Page 44 AVENTICS | ECD-BV | R412025988–BAL–001–AA | Svenska Leveransen innehåller Ansluta ejektorn pneumatiskt Leveransen innehåller: SE UPP 1 Kompaktejektor ECD-BV Bruksanvisning Anläggningen står under tryck när den är i drift Arbete när anläggningen står under tryck kan leda till Om denna produkt personskador och materiella skador.
- Page 45 AVENTICS | ECD-BV | R412025988–BAL–001–AA | Svenska Ansluta ejektorn elektriskt Generella funktioner SE UPP VARNING Anläggningen står under elektrisk spänning när den Öppna vakuum-/avluftanslutningar och sugkoppar är i drift Personskador på ögon eller andra kroppsdelar på grund av lossblås/undertryck. Arbete när anläggningen är under spänning kan leda till Fara för skada då...
-
Page 46: Underhåll Och Reparation
AVENTICS | ECD-BV | R412025988–BAL–001–AA | Svenska Underhåll och reparation Demontering Föroreningar på ytan SE UPP OBS! Anläggningen står under tryck när den är i drift Arbete när anläggningen står under tryck kan leda till Skador eller störningar på grund av vätskor eller personskador och materiella skador. -
Page 47: Tekniska Data
AVENTICS | ECD-BV | R412025988–BAL–001–AA | Svenska 10 Tillbehör Mekanisk parameter ECD-BV- ECD-BV- ECD-BV- Beteckning Materialnummer EC-07 EC-10 EC-15 Anslutningskabel, 3 m, 2-polig R422003278 Munstyckets storlek [mm] Skyddskåpa för obelagda platser R412026153 Max. vakuum Vakuumfilter Inline, serie VFI, VFI-6/4 R412010112... - Page 48 Bild: Vy varierar beroende på serie. Ejektorns uppbyggnad Beskrivning Maximalt åtdragnings- moment Pilotventil "Sugning" 0,2 Nm Pilotventil "Lossblåsning" 0,2 Nm Strypskruv Vakuumanslutning (märkning 2*) 4 Nm Tryckluftsanslutning D6 Ljuddämparlock 0,5 Nm Fästhål 2 Nm Frånluftsutgång (märkning 3*) Typskylt med tillverkningsdatum: <yy>W<ww>...
- Page 49 Montera ejektor Position Beskrivning Fästskruv M4 Klämma för DIN-skena Dimensioner (i mm) TS35 inkl. självgängande plastskruvar (tillval) 86,2 102,5 81,4 29,5 18,6 77,5 40,8 47,5 16,5 36,9 ECD-BV...NO... ECD-BV...NC... Kopplingsschema för pneumatik...
- Page 50 German language. R412025988–BAL–001–AA/2017-08 Subject to modifications. © All rights reserved by AVENTICS GmbH, even and especially in cases of proprietary rights applications. It may not be reproduced or given to third parties without its consent.
