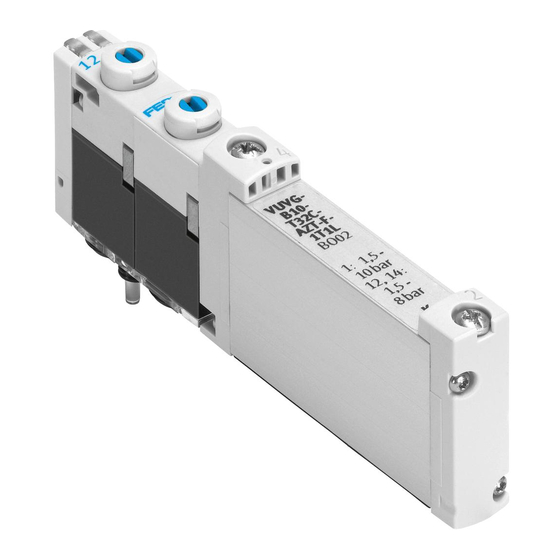

Solenoid valve

Advertisement

Available languages

Available languages

Quick Links

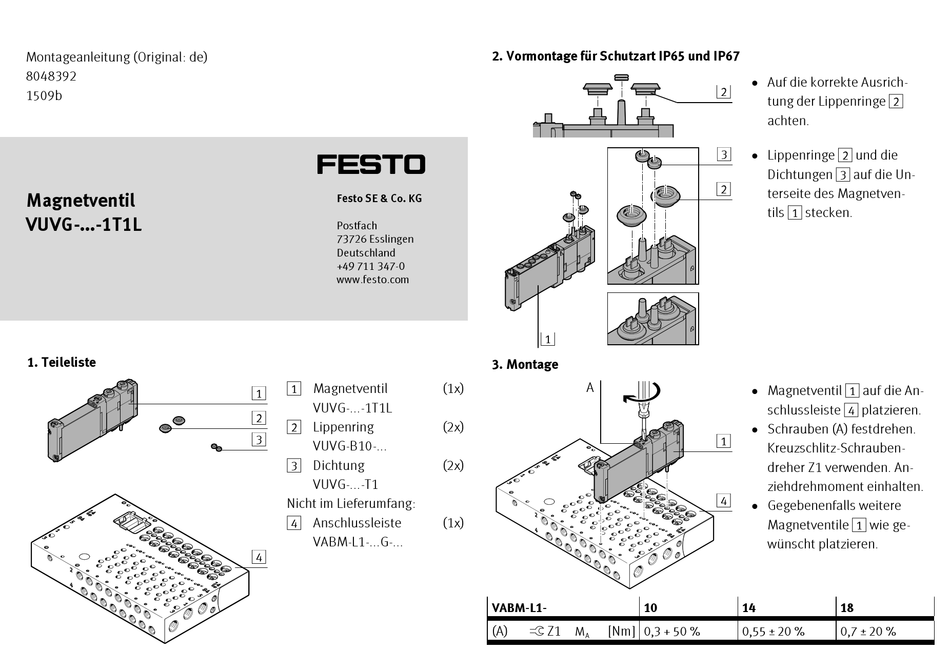

Montageanleitung (Original: de)
8048392
1509b
Magnetventil
VUVG-...-1T1L
1. Teileliste
†‡
Festo SE & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
1662
1 Magnetventil
1
7d_1
VUVG-...-1T1L
2
2 Lippenring
3
VUVG-B10-...
3 Dichtung
VUVG-...-T1
1662
Nicht im Lieferumfang:
7d_5
4 Anschlussleiste
VABM-L1-...G-...
4
2. Vormontage für Schutzart IP65 und IP67
1
3. Montage
A
(1x)
(2x)
(2x)
(1x)
VABM-L1-
(A)
ß Z1
M
[Nm]
A
1662
 Auf die korrekte Ausrich-
7d_6
2
tung der Lippenringe 2
achten.
1662
 Lippenringe 2 und die
3
7d_2
Dichtungen 3 auf die Un-
2
terseite des Magnetven-
tils 1 stecken.
1662
 Magnetventil 1 auf die An-
7d_4
schlussleiste 4 platzieren.
 Schrauben (A) festdrehen.
1
Kreuzschlitz-Schrauben-
dreher Z1 verwenden. An-
ziehdrehmoment einhalten.
4
 Gegebenenfalls weitere
Magnetventile 1 wie ge-
wünscht platzieren.
10
14
0,3 + 50 %
0,55 ± 20 %
18
0,7 ± 20 %
