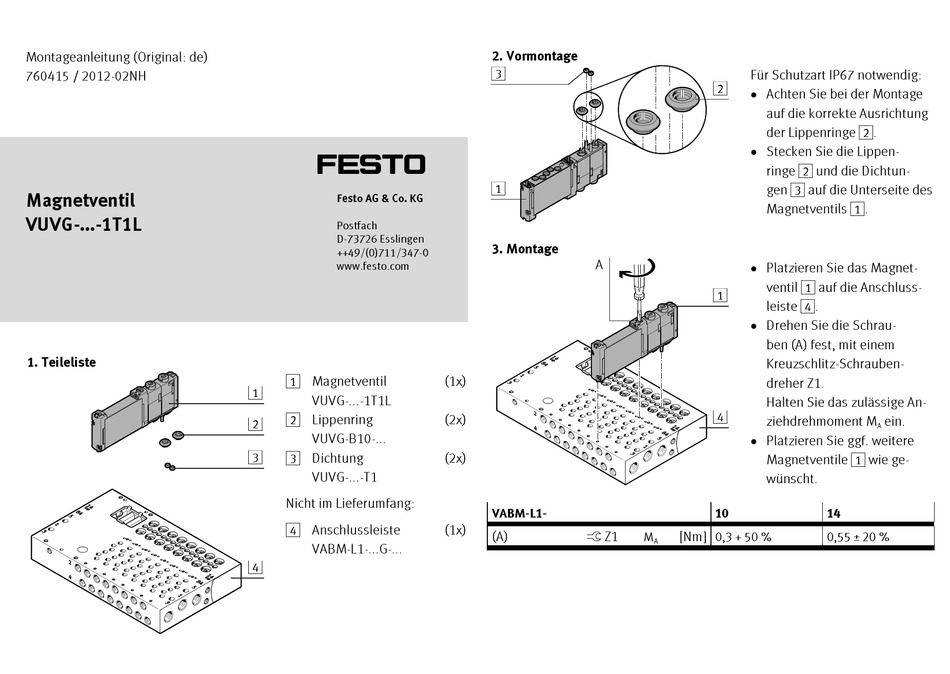

Festo VUVG 1T1L Series Assembly Instructions

Montageanleitung (Original: de)
760415 / 2012-02NH

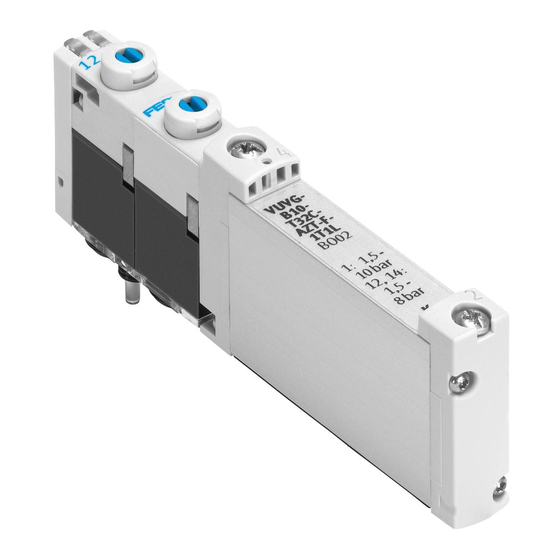

Magnetventil
VUVG-...-1T1L
1. Teileliste
16627d_1
16627d_5
†‡
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1 Magnetventil
1
VUVG-...-1T1L
2 Lippenring
2
VUVG-B10-...
3
3 Dichtung
VUVG-...-T1
Nicht im Lieferumfang:
4 Anschlussleiste
VABM-L1-...G-...
4
2. Vormontage
3
1
16627d_2
3. Montage
A
(1x)
(2x)
(2x)
16627d_4
VABM-L1-
(1x)
(A) ß Z1
Für Schutzart IP67 notwendig:
2
 Achten Sie bei der Montage
auf die korrekte Ausrichtung
der Lippenringe 2.
 Stecken Sie die Lippen-
ringe 2 und die Dichtun-
gen 3 auf die Unterseite des
Magnetventils 1.
 Platzieren Sie das Magnet-
ventil 1 auf die Anschluss-
1
leiste 4.
 Drehen Sie die Schrau-
ben (A) fest, mit einem
Kreuzschlitz-Schrauben-
dreher Z1.
Halten Sie das zulässige An-
4
ziehdrehmoment M
 Platzieren Sie ggf. weitere
Magnetventile 1 wie ge-
wünscht.
10
[Nm]
M 0,3 + 50 %
A
ein.
A
14
0,55 ± 20 %
