Festo VUVG 1T1L Series Assembly Instructions

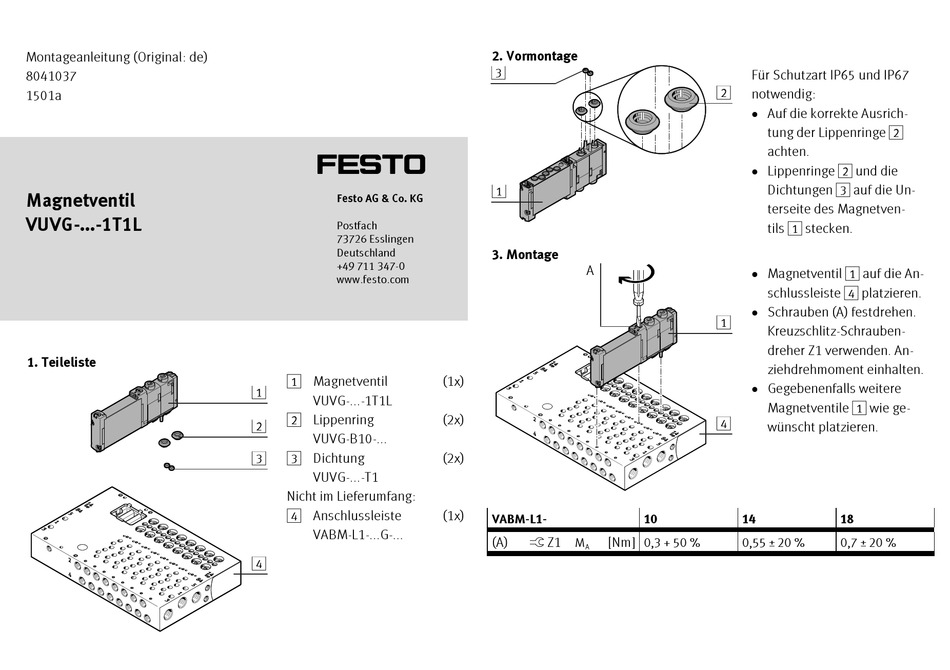

Montageanleitung (Original: de)
8041037
1501a

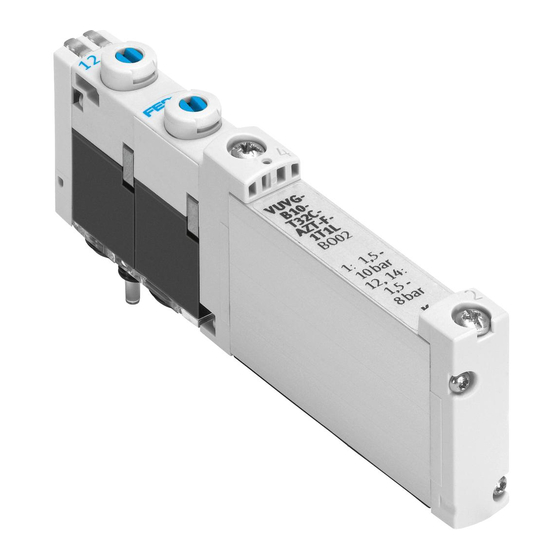

Magnetventil
VUVG-...-1T1L
1. Teileliste
16627d_1
16627d_5
†‡
Festo AG & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
1 Magnetventil
1
VUVG-...-1T1L
2 Lippenring
2
VUVG-B10-...
3 3 Dichtung
VUVG-...-T1
Nicht im Lieferumfang:
4 Anschlussleiste
VABM-L1-...G-...
4
2. Vormontage
3
1
16627d_2
3. Montage
A
(1x)
(2x)
(2x)
16627d_4
(1x)
VABM-L1-
(A) ß Z1 [Nm]
M
A
Für Schutzart IP65 und IP67
2
notwendig:
 Auf die korrekte Ausrich-
tung der Lippenringe 2
achten.
 Lippenringe 2 und die
Dichtungen 3 auf die Un-
terseite des Magnetven-
tils 1 stecken.
 Magnetventil 1 auf die An-
schlussleiste 4 platzieren.
 Schrauben (A) festdrehen.
1
Kreuzschlitz-Schrauben-
dreher Z1 verwenden. An-
ziehdrehmoment einhalten.
 Gegebenenfalls weitere
Magnetventile 1 wie ge-
4
wünscht platzieren.
10 14
0,3 + 50 % 0,55 ± 20 %
18
0,7 ± 20 %
