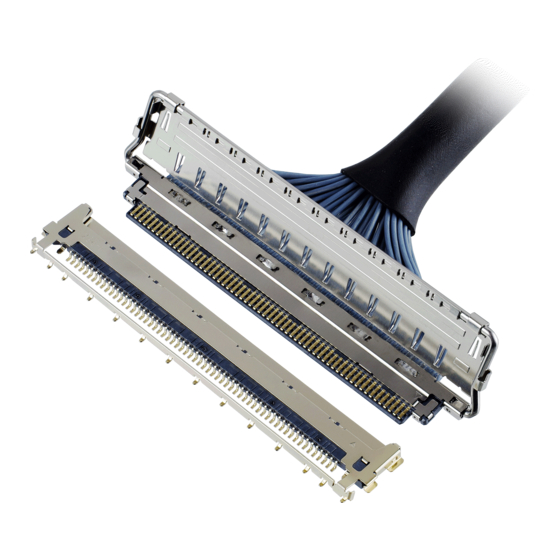

- Page 1 ASM-16004 Document No. CABLINE -CA II PLUS PLUG ® Part No. 20788-0**T-0# Assembly Manual S16442 June 29, 2016 T.Masunaga H.Mashima J.Tateishi Rev. Date Prepared by Checked by Approved by Confidential C I-PEX Inc. QKE-DFFDE09-04 REV.8 1 / 17...
- Page 2 Document No. CABLINE-CA II PLUS PLUG Assembly Manual ASM-16004 1.目的 (Purpose)： CABLINE-CAII PLUS PLUG における、ケーブルの半田付け手順及び LOCK BAR ASS’Y, SHELL A の 組み付けについて明記する。 This manual is to explain the soldering method / process of the CABLINE-CAII PLUS PLUG with cable, and assembly of LOCK BAR ASS’Y, SHELL A.
- Page 3 Document No. CABLINE-CA II PLUS PLUG Assembly Manual ASM-16004 4. パルスヒート条件[推奨] (Recommended pulse heat condition) ①アイドリング温度 (Idle temp.) 150℃ ②1 ヒート設定温度 (1 heat temp.) 220℃ ③ 〃 立ち上がり時間 ( 〃 rise time) 0.5sec. ④ 〃 維持時間 ( 〃 holding time) 3.0sec.
- Page 4 Document No. CABLINE-CA II PLUS PLUG Assembly Manual ASM-16004 5.作業手順 (Work procedures)： 5-1. 芯線の半田付け (Soldering of center-conductor) ①まず適合ケーブルの端末処理形状を下図の様にして下さい。 The cables have to be fabricated as shown below in advance of soldering. Pos. 23.60 Recommended MICRO-COAX dimension MICRO-COAX dimension MICRO-COAX #36:...
- Page 5 Document No. CABLINE-CA II PLUS PLUG Assembly Manual ASM-16004 Confidential C 5 / 17...
- Page 6 Document No. CABLINE-CA II PLUS PLUG Assembly Manual ASM-16004 Confidential C 6 / 17...
- Page 7 Document No. CABLINE-CA II PLUS PLUG Assembly Manual ASM-16004 ②ディスペンサー等でコンタクトにフラックスを塗布し、全コンタクトにフラックスが塗布されたことを確認して下さい。 Apply flux to contact by the dispenser etc., and please confirm all contacts were applied flux. Applying Flux area Photo.1 After applying flux ※Photo.2 のようにフラックスを塗布し過ぎないで下さい。 フラックスの飛散及びフラックス過多による嵌合部への染み出しの原因となります。 ※Please do not apply flux too much like Photo.2. It can cause flux splash or leak to the mating area.
- Page 8 Document No. CABLINE-CA II PLUS PLUG Assembly Manual ASM-16004 ③コネクタに半田バーをセットする。 Pre-set and locate solder bar at center of connector (HSG ASS’Y). Solder Bar Fig.1 Set of solder bar ④ケーブルをセットする。 Set the cable. ※ディスクリートケーブルのセットは芯線と SHELL が接触する恐れがある為、 Fig.3 のように 0.2MAX を守ってください ※Setting discrete cable is to protect 0.2MAX. as Fig.3. There is danger that Center Conductor touch SHELL.
- Page 9 Document No. CABLINE-CA II PLUS PLUG Assembly Manual ASM-16004 ⑤芯線をパルスヒートにて半田付けする。 半田付け状態は、下記 Photo.3 参照。 Center-conductors are soldered with pulse heater. See photo.3 of soldering condition. Photo.3 AWG#40 注意：PLUG HSG ASS'Y の SHELL 底面には、Fig.4 の箇所に凸形状を設けておりますので、 パルスヒート受け JIG には、干渉しないように凸形状の逃がしを設けてください。 Caution: The SHELL bottom side of PLUG HSG ASS'Y has convex shape at the points shown in Fig.4, so please make escape shape on the receiving jig of the pulse heater to prevent interference.
- Page 10 Document No. CABLINE-CA II PLUS PLUG Assembly Manual ASM-16004 ※万が一、極間が短絡した場合は、再度パルスヒートにて加熱を行って下さい。 製品にダメージを与える恐れがある為、回数は 1 回だけです。 これで短絡が直らない場合は、NG 箇所のみ半田コテにて手修正して下さい。 ※When solder bridge is appeared between the terminal, try heating again with pulse heater only one time. If the bridge isn’t repaired, use the soldering iron only a NG point.
- Page 11 Document No. CABLINE-CA II PLUS PLUG Assembly Manual ASM-16004 Plug SHELL-A ノッチ部状態(Detail of Notch) Photo.8 Bottom side view Photo.9 Upper side view 注意：下写真（赤矢印）の様に無理やり引っ張ったりして切り離すとバリや変形の原因になります。 Caution: By pulling like the photo below to cut off by force (Red arrow direction), burrs and transformation can be caused.
- Page 12 Fig.5 の様に LOCK BAR ASS’Y を HOUSING ASS’Y へ組み付ける。 ※LOCK BAR ASS’Y の LOGO MARK をケーブル側に向けて組み立てる事。 LOCK BAR ASS’Y is assembled to HOUSING ASS’Y. ※※I-PEX logo mark side of LOCK BAR ASS’Y facing the cable side. LOGO MARK LOCK BARASS’Y P/N:20790-0**T-0# Fig.5 Assembly of LOCK BAR ASS’Y...
- Page 13 Document No. CABLINE-CA II PLUS PLUG Assembly Manual ASM-16004 ②Fig.7 の様に SHELL A を HOUSING ASS’Y の上側から組み付ける。 SHELL A is assembled from the upper side of HOUSING ASS’Y. Fig.7 Assembly of SHELL-A Confidential C 13 / 17...
- Page 14 Document No. CABLINE-CA II PLUS PLUG Assembly Manual ASM-16004 ③SHELL A が正常に組み立てられているか確認する。 SHELL どうしのロックが掛かっているか。（Fig.8★部） Confirms whether SHELL A is assembled properly. Whether SHELL locks are assembled properly. (Fig.8★ point) ★Point 135° ★Point Fig.8 The assembly confirmation of SHELL-A Confidential C...
- Page 15 Document No. CABLINE-CA II PLUS PLUG Assembly Manual ASM-16004 ③SHELL A,B と GND BAR を半田コテにて全箇所半田付けする。 （Fig.9,10◆部） 半田の高さ（半田量）の限度は Fig.13 参照。 半田コテの条件は、10 頁参照。 SHELL A, B and GND BAR are soldered with the soldering iron at all designated points. (Fig.9,10◆point) Refer to Fig.13 for a limit of the solder height.
- Page 16 Document No. CABLINE-CA II PLUS PLUG Assembly Manual ASM-16004 ④SHELL-A と SHELL-B を半田コテにて全箇所半田付けする。 （Fig.11◆部） 半田コテの条件は、10 頁参照。 SHELL-A and SHELL-B are soldered with the soldering iron at all designated points. (Fig.11◆point) Conditions of Soldering iron refer to sheet 10. ◆Point Fig.11 Soldering of SHELL-A and SHELL-B...
- Page 17 Document No. CABLINE-CA II PLUS PLUG Assembly Manual ASM-16004 5-5. ケーブル固定 (Cable fixation) ケーブル端末部を接着剤にて固定する。 接着剤 ： LOCTITE 352 Fix the cable terminal part with the bond. Bond: LOCTITE 352 Fig.12 Bonding VIEW A VIEW B VIEW B (半田染み出し/ Solder leaking) VIEW A (半田染み出し/ Solder leaking)
