- Page 1 HIM-17039 Document No. CABLINE -VS IIF ® Part No.20862-0**T-01 Instruction Manual S17844 November 14, 2017 Y.Miyazaki T.Masunaga H.Ikari Rev. Date Prepared by Checked by Approved by Confidential C I-PEX Inc. QKE-DFFDE09-03 REV.8 1 / 11...

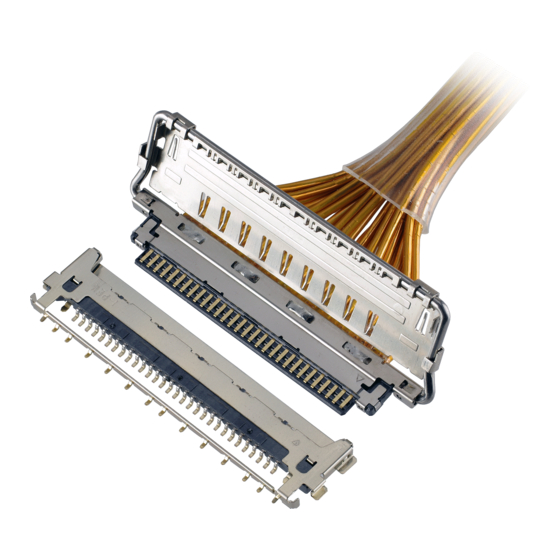

- Page 2 -VS IIF Instruction Manual HIM-17039 ® 弊社、CABLINE-VS IIF CONN.の取り扱いに際して、本コネクタを安全に御使用頂くことを目的とし、コネクタの挿入・抜去の 手順及び注意点を記述致します。 This manual provides the mating & un-mating methods and cautions to handle CABLINE-VS IIF connector properly. 【対象コネクタ名称・型番】 / Connector Name, Part number ◆プラグコネクタ (Plug connector) 名称 / Product Name ： CABLINE-VS IIF SHELL ASS’Y 型番...
- Page 3 As shown in Fig.3, please set so that the datum pin mark of Plug connector and Receptacle connector are matched. リセプタクルコネクタ基準ピン Datum pin of Receptacle I-PEX mark プラグコネクタ基準ピン Datum pin of Plug connector. 図 3 (Fig 3.) ②図 4 の様に、プラグコネクタの両側を水平に押し、隙間が無いかを確認する。...
- Page 4 Document No. CABLINE -VS IIF Instruction Manual HIM-17039 ® ＜注 1／Caution 1＞ プラグコネクタの両側を水平に押して挿入してください。 片側ずつ押すと、図 5 の様に嵌合不完全になる恐れがあります。 In inserting, please push both ends of the plug connector horizontally. When you push one end by one end, there is possibility to cause a gap as shown in Fig.3. 隙間発生...
- Page 5 Document No. CABLINE -VS IIF Instruction Manual HIM-17039 ® ＜注 3／Caution 3＞ 挿入時の水平方向のこじり角度は、5°以下でお願い致します。 5°以上での挿入は、コネクタ変形の原因となります。 Please keep insert slant 5 ° or less in horizontal direction. By inserting with the slant more than 5°, deformation of the connector will occur. 5° 図...
- Page 6 Document No. CABLINE -VS IIF Instruction Manual HIM-17039 ® ＜注 6／Caution 6＞ Lock bar ass’y を操作しての挿入は行わないでください。Lock bar ass’y の変形及び コネクタ破損の原因となります。 The lock bar and cover shall not be pushed or pulled for insertion to avoid deformation or any connector damage. Pull Push Push, Pull...
- Page 7 Document No. CABLINE -VS IIF Instruction Manual HIM-17039 ® ③Cover の図 13○部を基板側へ押し込み、リセプタクルコネクタの SHELL と Lock Bar をロックさせる。 Push two circled area of a cover down toward the PCB direction at a same time to lock receptacle shell and lock bar. 基板側へ押し込む...
- Page 8 Document No. CABLINE -VS IIF Instruction Manual HIM-17039 ® 【コネクタ抜去手順／Connector Withdrawal Method】 ①Lock bar の下図○部を反基板側へ引っ張ってリセプタクルコネクタとのロックを解除し、Lock bar ass’y を 回転させる。 Lift the circled positions of the pull bar upward to release the lock. Rotate the cover/bar as shown on the bottom-right figure. 反基板側へ引っ張る...
- Page 9 Document No. CABLINE -VS IIF Instruction Manual HIM-17039 ® ②図 16 の様に、プラグコネクタの両側を水平に引っ張り、抜去を行う。 As shown in Fig.14, hold both ends of the Plug connector and withdrawal it parallel. コネクタ両側を水平に引っ張る Pull both ends of connector horizontally 図 16 (Fig 16.) ＜注 10／Caution 10＞ 抜去時の水平方向のこじり角度は、5°以下でお願い致します。...
- Page 10 Document No. CABLINE -VS IIF Instruction Manual HIM-17039 ® ＜注 11／Caution 11＞ Lock bar ass’y を操作しての抜去は行わないでください。Lock bar ass’y の変形及びコネクタ破損の 原因となります。 Do not withdraw the connector by pulling or pushing the Lock bar ass’y. There are possibilities to cause the Lock bar ass’y and connector deformation. Push Pull Push, Pull...
- Page 11 Document No. CABLINE -VS IIF Instruction Manual HIM-17039 ® 【コネクタ取り扱いにおける注意事項／Cautions in handling the connector】 ①コネクタ嵌合状態にて、プラグコネクタの FPC 及び Lock bar ass’y を垂直方向に引っ張らないで ください。 リセプタクルコネクタの変形の原因となります。 Please do not pull the FPC or the lock bar ass’y of the mated plug connector to the vertical direction. It may cause the receptacle connector’s deformation.
