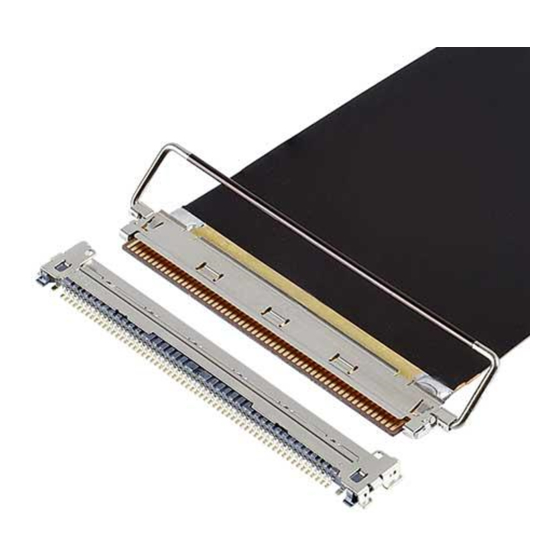

I-PEX CABLINE-CAF Instruction Manual

Hide thumbs Also See for CABLINE-CAF:

Advertisement

Quick Links

Download this manual
HIM-18016
Document No.
Part No.3437-0**1 (SHELL Only), 20858-0**T-01 (SHELL ASS'Y)
2
S20346
1
S19185
0
S18460
Rev.
ECN
Confidential C
CABLINE
Instruction Manual
July 10, 2020
March 28, 2019
July 27, 2018
Date
-CAF
®
R.Fukuda
K.Hara
Y.Sasa
Prepared by
I-PEX Inc.
1 / 13
M.Muro
T.Masunaga
T.Masunaga
Checked by
QKE-DFFDE09-03 REV.8
Y.Shimada
Y.Shimada
H.Ikari
Approved by

Advertisement

loading
Need help?

Need help?

Do you have a question about the CABLINE-CAF and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for I-PEX CABLINE-CAF

Summary of Contents for I-PEX CABLINE-CAF

  • Page 1 Instruction Manual S20346 July 10, 2020 R.Fukuda M.Muro Y.Shimada S19185 March 28, 2019 K.Hara T.Masunaga Y.Shimada S18460 July 27, 2018 Y.Sasa T.Masunaga H.Ikari Rev. Date Prepared by Checked by Approved by Confidential C I-PEX Inc. QKE-DFFDE09-03 REV.8 1 / 13...
  • Page 2 HIM-18016 弊社、CABLINE-CAF CONN.の取り扱いに際して、本コネクタを安全に御使用頂くことを目的とし、 コネクタの挿入・抜去の手順及び注意点を記述致します。 This manual outlines how to correctly mate and unmate CABLINE-CAF connectors, as well as precautions for proper handling of the product. 【対象コネクタ名称・型番】 / Connector Name, Part number ◆FPC 側コネクタ (FPC side connector) 名称 / Product Name ：...
  • Page 3 Document No. CABLINE-CAF Instruction Manual HIM-18016 【コネクタ挿入手順 / How to mate connectors】 SHELL (LOCK BAR 無し)の場合 / For the connector SHELL(Without LOCK BAR). 1．FPC 側コネクタのセット方法（Direction to mate.） 図 2 のように、基板側コネクタの基準 pin に FPC 側コネクタの基準 pin がくるように、セットします。 As shown in Fig.2, please set plug so that the datum pin mark of the plug connector and the receptacle connector are matched.
  • Page 4 Document No. CABLINE-CAF Instruction Manual HIM-18016 注意事項 / Cautions. 片側ずつ押すと、隙間が発生する恐れが有ります。（図 4） When you push one end it might cause half mating. （Fig.4） 片側挿入 1 隙間発生 NG 状態 片側挿入 2 Push the one side. There is gap. NG Push the one side.
  • Page 5 Document No. CABLINE-CAF Instruction Manual HIM-18016 SHELL ASS’Y(LOCK BAR 付)の場合 / For the connector SHELL ASS’Y(With LOCK BAR). 1．FPC 側コネクタのセット方法 (How to place plug connector） 図 5 のように基板側コネクタの基準 pin に FPC 側コネクタの基準 pin がくるようにセットする。 Place the plug and receptacle so that their datum pin marks are aligned. [Fig. 5] 基板側コネクタ基準...
  • Page 6 Document No. CABLINE-CAF Instruction Manual HIM-18016 ※嵌合後確認内容 (Mating check points) ロックが掛かっている事を確認 Make sure that locks are hooked 隙間がないか確認 No gap 図 8Fig. 8 Checking points of the proper mating ※注意 (Cautions) Ⅰ：図 9 のように挿入時に LOCK BAR を押しながら挿入すると、LOCK BAR が変形したり、 回転軸がコネクタから抜ける恐れがありますので、行わないでください。...
  • Page 7 Document No. CABLINE-CAF Instruction Manual HIM-18016 Ⅲ：本コネクタを安全に使用して頂く為に、図 11 の様にこじり角を 3°以下で御願い致します。仮差しの状態から片側のみを 挿入した場合、下図の様にこじり MAX.値が 5°となります。5°以下であればコネクタの変形は発生致しません。 Do not exceed 3° when inserting plug connector to use this connector safely. If one end of the connector was inserted at presetting position, maximum slanted angle will be 5°. As long as the angle is within 5°, damages will not occur. [Fig. 11] 5°...
  • Page 8 Document No. CABLINE-CAF Instruction Manual HIM-18016 【コネクタ抜去手順 / Two ways to unmate connectors. 】 SHELL (LOCK BAR 無し)の場合 / For the connector SHELL(Without LOCK BAR). ・コネクタを抜去する。Un-mating the connector. 図 14 のように基板側コネクタに対し、FPC 側コネクタの FPC を矢印方向に平行に抜去する。 斜めに抜去すると、FPC の変形又は FPC のパターンにダメージを与える恐れがあります。 As shown in Fig.14, please pull out plug connector horizontally to PCB, slanted un-mating might cause deformations of FPC or damage on FPC pattern.
  • Page 9 Document No. CABLINE-CAF Instruction Manual HIM-18016 SHELL ASS’Y(LOCK BAR 付)の場合 / For the connector SHELL ASS’Y(With LOCK BAR). ここでは 2 種類の抜去方法を説明しております。コネクタのご使用状態に応じて、抜去方法をご選択ください。 There are two ways to unmate connectors. Select the method you prefer based on your connectors mounted position. Method 1: FPC 掴み抜去 / By pulling FPC 図...
  • Page 10 Document No. CABLINE-CAF Instruction Manual HIM-18016 Method.2: LOCK BAR 掴み抜去 / By pulling lock bar 図 18 に示す①の箇所のどちらか一方を、②の方向に上げ、基板側コネクタとのロックを解除する。その後、 垂直になるように LOCK BAR を回転させ、③の箇所を掴んで矢印方向に、基板と水平になるように抜去する。 Select one end of the lock bar circled in ① in figure 18. Push up the selected side of the lock bar to release the lock.
  • Page 11 Document No. CABLINE-CAF Instruction Manual HIM-18016 ※注意 (Caution) Ⅰ：①以外で LOCK-BAR を②方向に上げようとすると、LOCK BAR が変形したり、コネクタが破損する恐れがあります。 また、LOCK BAR の絶縁コート部を抜去に使用すると、LOCK BAR が変形する可能性がありますので、抜去には 使用しないでください。なお、絶縁コート部に金属や硬いものを当てると、コートが剥がれてしまう恐れがありますので、 当てないようにご注意願います。 Only the red circled areas indicated in ① of the lock bar are allowed to touch during unmating. Do not push up other areas of the lock bar, or it may damage the connectors.
  • Page 12 Document No. CABLINE-CAF Instruction Manual HIM-18016 Ⅱ：Ⅰのような対策をせずに、矢印方向に常に力が加わるような FPC の引き回しを行うと、 嵌合外れやコネクタの破損等の恐れがありますので、行わないでください。（写真 1,2,3 参照） Without taping FPC, do not position FPC as shown in figure 21, or it may cause connector damage or mating could become incomplete. (Please see photos 1, 2 and 3) 図...
  • Page 13 Document No. CABLINE-CAF Instruction Manual HIM-18016 IV：SHELL に半田付けをしていない場合、FPC を矢印方向に引っ張ると FPC が SHELL から抜け、 写真 4 のようにダメージが発生する恐れがあります。 FPC が SHELL から抜けてしまった場合は同じ FPC を使用しないでください。 図 23(Fig.23) FPC pull direction 写真 4(Photo. 4) Damaged FPC Confidential C 13 / 13...
