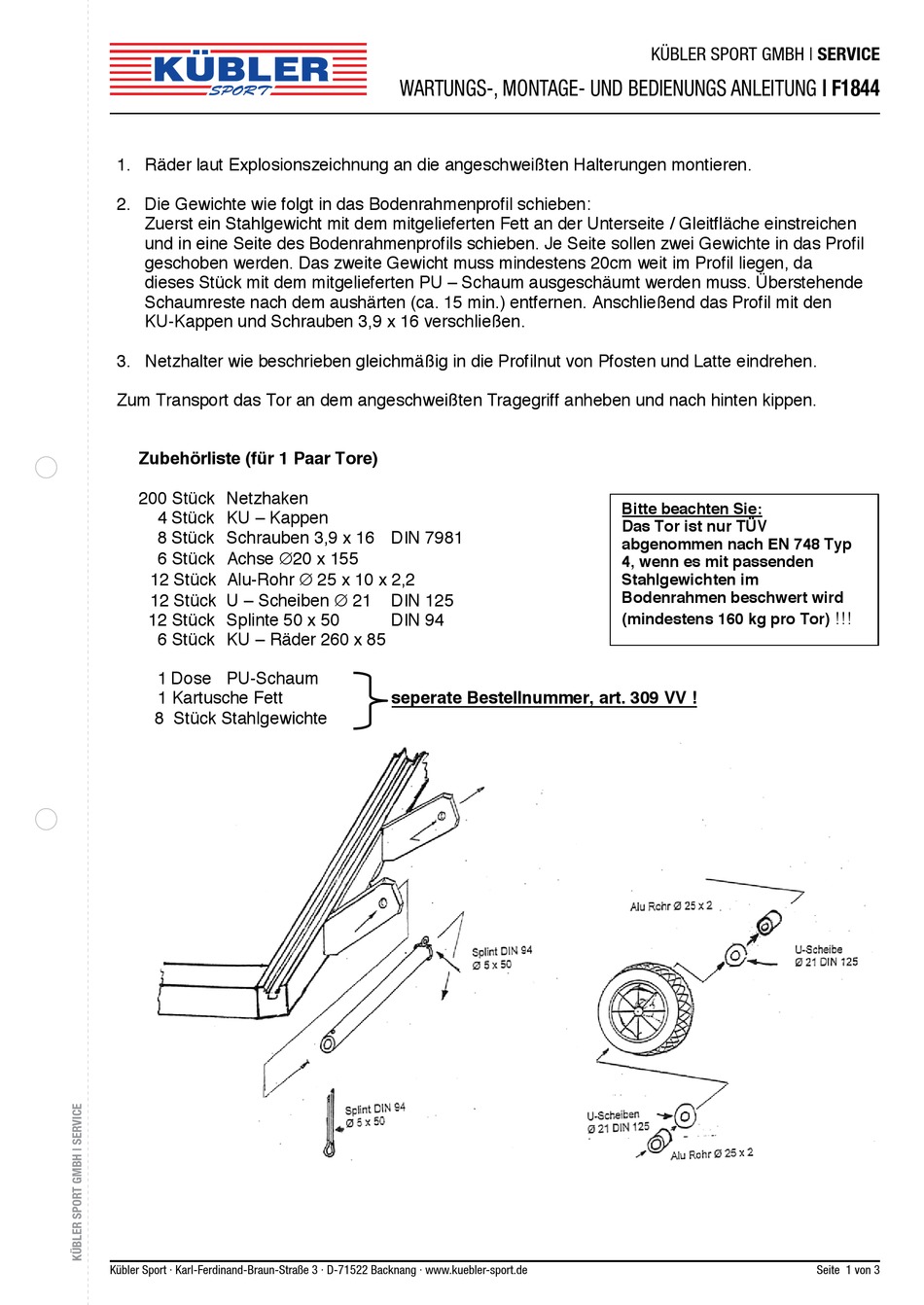

KÜBLER SPORT F1844 Assembly And Operation Instruction

Tore mit Stahlgewichten und angeschweißten Rädern
1. Räder laut Explosionszeichnung an die angeschweißten Halterungen montieren.
2. Die Gewichte wie folgt in das Bodenrahmenprofil schieben:
Zuerst ein Stahlgewicht mit dem mitgelieferten Fett an der Unterseite / Gleitfläche einstreichen
und in eine Seite des Bodenrahmenprofils schieben. Je Seite sollen zwei Gewichte in das Profil
geschoben werden. Das zweite Gewicht muss mindestens 20cm weit im Profil liegen, da
dieses Stück mit dem mitgelieferten PU – Schaum ausgeschäumt werden muss. Überstehende
Schaumreste nach dem aushärten (ca. 15 min.) entfernen. Anschließend das Profil mit den
KU-Kappen und Schrauben 3,9 x 16 verschließen.
3. Netzhalter wie beschrieben gleichmäßig in die Profilnut von Pfosten und Latte eindrehen.
Zum Transport das Tor an dem angeschweißten Tragegriff anheben und nach hinten kippen.
Zubehörliste (für 1 Paar Tore)
200 Stück Netzhaken
4 Stück KU – Kappen
8 Stück Schrauben 3,9 x 16 DIN 7981
6 Stück Achse 20 x 155
12 Stück Alu-Rohr  25 x 10 x 2,2
12 Stück U – Scheiben  21
12 Stück Splinte 50 x 50
6 Stück KU – Räder 260 x 85
1 Dose PU-Schaum
1 Kartusche Fett
8 Stück Stahlgewichte
Kübler Sport · Karl-Ferdinand-Braun-Straße 3 · D-71522 Backnang · www.kuebler-sport.de
Montageanleitung 50309 VV
WARTUNGS-, MONTAGE- UND BEDIENUNGS ANLEITUNG | F1844
DIN 125
DIN 94
seperate Bestellnummer, art. 309 VV !
KÜBLER SPORT GMBH | SERVICE
Bitte beachten Sie:
Das Tor ist nur TÜV
abgenommen nach EN 748 Typ
4, wenn es mit passenden
Stahlgewichten im
Bodenrahmen beschwert wird
(mindestens 160 kg pro Tor) !!!
