Hinweis!
Bevor Sie zusammenbauen, prüfen Sie die
Sendung auf Vollständigkeit und Unversehrtheit.
Reklamationen
technischen Gründen nur innerhalb von 24 h ab
Lieferzeitpunkt möglich.
Detaillierte Montageanleitung
über den untenstehenden
Pfad oder dem QR-Code zu finden
U2047-Montageanleitung
Werbebanden
Kübler Sport · Karl-Ferdinand-Braun-Straße 3 · D-71522 Backnang · www.kuebler-sport.de

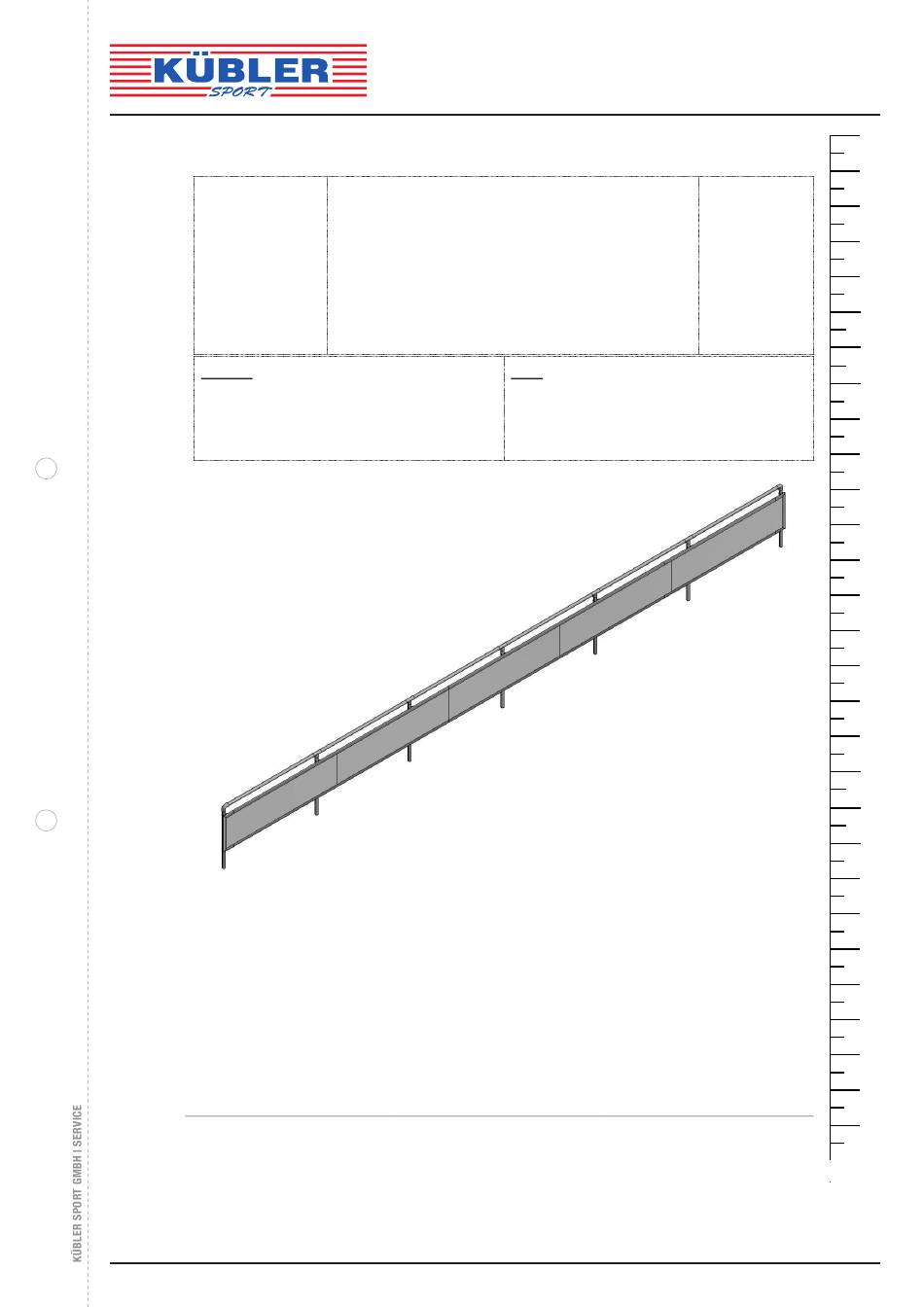

Montageanleitung
Mounting instruction
Werbebanden
Advertising barrier
B01360
B01350 -> 1-10-004
Alte Artikelnr. -> neue Artikelnr.
sind
aus
versicherungs-
www.kuebler-sport.de
Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. /
Models and technical details subject to change, errors excepted. All contents are copyrighted.
KÜBLER SPORT GMBH | SERVICE
MONTAGEANLEITUNG
Note!
Before assembly you must verify all parts are
present and undamaged. For warranty purposes,
you must notify your retailer within 24 hours if
parts are missing or damaged.
Detailed mounting instructions
over the below
path or the QR code
| U2047
10
U2047
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
190
200
210
220
230
240
250
260
270
280
290
In mm
Seite 1 von 16
Advertisement
Related Manuals for KÜBLER SPORT U2047
Summary of Contents for KÜBLER SPORT U2047
- Page 1 KÜBLER SPORT GMBH | SERVICE MONTAGEANLEITUNG | U2047 Montageanleitung U2047 Mounting instruction Werbebanden Advertising barrier B01360 B01350 -> 1-10-004 Alte Artikelnr. -> neue Artikelnr. Hinweis! Note! Bevor Sie zusammenbauen, prüfen Sie die Before assembly you must verify all parts are Sendung auf Vollständigkeit und Unversehrtheit.
- Page 2 KÜBLER SPORT GMBH | SERVICE MONTAGEANLEITUNG | U2047 Kübler Sport · Karl-Ferdinand-Braun-Straße 3 · D-71522 Backnang · www.kuebler-sport.de Seite 2 von 16...
- Page 3 KÜBLER SPORT GMBH | SERVICE MONTAGEANLEITUNG | U2047 Kübler Sport · Karl-Ferdinand-Braun-Straße 3 · D-71522 Backnang · www.kuebler-sport.de Seite 3 von 16...
- Page 4 KÜBLER SPORT GMBH | SERVICE MONTAGEANLEITUNG | U2047 Kübler Sport · Karl-Ferdinand-Braun-Straße 3 · D-71522 Backnang · www.kuebler-sport.de Seite 4 von 16...
- Page 5 KÜBLER SPORT GMBH | SERVICE MONTAGEANLEITUNG | U2047 Benötigte Hilfsmittel: Required tool: Pos.Nr. Bezeichnung Anmerkung Pos.No. Description Comment Um Profile zu kürzen Handbügelsäge Hacksaw for shorten profiles Wasserwaage Spirit level Schnittgefahr an den Profilen Sicherheitshandschuh Safety gloves Danger of cutting...
- Page 6 KÜBLER SPORT GMBH | SERVICE MONTAGEANLEITUNG | U2047 Arbeitsschritte zur Montage Working steps to assembly Eine Distanzhülse (7) umgeben von Place a distance bush (7) surrounded zwei Unterlegscheiben (8) zwischen by two washers (8) between the die Bügel der einseitigen Rohrschelle stirrups of the one-sided pipe clamp (5) legen.
- Page 7 KÜBLER SPORT GMBH | SERVICE MONTAGEANLEITUNG | U2047 Hinweis: bestehenden Barrieren Note: Demount the bow pieces from müssen Bogenstücke demontiert existing barrier systems in order to mount werden damit Endstücke the end pieces of the advertising barrier. Werbebande montiert werden können.
- Page 8 KÜBLER SPORT GMBH | SERVICE MONTAGEANLEITUNG | U2047 Sind die Endstücke auf der richtigen Tighten the lens head screws (6) as Höhe positioniert, die Linsenkopf- soon as the end pieces are at a suitable schrauben M8x35 (6) fest anziehen. height.
- Page 9 KÜBLER SPORT GMBH | SERVICE MONTAGEANLEITUNG | U2047 Hinweis: Die Gewindeplatten (4) lassen Note: Threaded plates (4) are able to be sich von vorne in die Profilnut einsetzen. insert from the front or side-ways into the Können aber auch seitlich eingeschoben profile notch.
- Page 10 KÜBLER SPORT GMBH | SERVICE MONTAGEANLEITUNG | U2047 Das aufgeschobene Werbebanden- Screw the advertising barrier profile profil (4/1) mit Linsenkopfschraube (4/1) with a lens head screw M8x20 M8x20 (11) fixieren. (11). Das Werbebandenprofil (1) in der Höhe After checking the height of the profile noch einmal überprüfen und durch...
- Page 11 KÜBLER SPORT GMBH | SERVICE MONTAGEANLEITUNG | U2047 Möglichkeit 2: Option 2: 14.1. Zwei Gewindeplatten (9) in Höhe 14.1. Place two threaded plates (9) des Pfostens in der Profilnut platzieren. nearby the post into the profile notch. Das Werbebandenprofil (1) mit einer...
- Page 12 KÜBLER SPORT GMBH | SERVICE MONTAGEANLEITUNG | U2047 Möglichkeit 4: Option 4: 16.1. Zwei Gewindeplatten (9) in Höhe 16.1. Place two threaded plates (9) des Pfostens in der Profilnut platzieren nearby the post into the profile notch. Profil zwei Mount the profile with a pipe clamp and...
- Page 13 KÜBLER SPORT GMBH | SERVICE MONTAGEANLEITUNG | U2047 Hinweis: Die vorweg genannten Montage- Note: The earlier named mounting options möglichkeiten können sich nach could recur depending on the amount of Laufmeter der Werbebande wiederholen. running meters the advertising barrier Diese gelten für das Werbebandenprofil posses.
- Page 14 KÜBLER SPORT GMBH | SERVICE MONTAGEANLEITUNG | U2047 Das Werbebandenprofil (1) auf den Push the advertising barrier profile (1) herausstehenden Verbinder (10) upon the connector (10) until the two schieben, bis sich beiden Profile profiles converge. Screw them with a stoßen.
- Page 15 KÜBLER SPORT GMBH | SERVICE MONTAGEANLEITUNG | U2047 Die Profilverbinder (10) auf beiden Push the entire profile connector (10) Seiten komplett Profilnut at both sides into the profile notch. schieben. Den Schritt 19 wiederholen. Repeat step 19 Den Profilverbinder (10) auf beiden...
-
Page 16: Maintenance Instructions
KÜBLER SPORT GMBH | SERVICE MONTAGEANLEITUNG | U2047 Wartungshinweise Maintenance instructions Einmal im Monat müssen die Schraub- Once a month the screws must be checked verbindungen überprüft werden and possibly tightened. eventuell wieder festgezogen werden. Regelmäßige Kontrolle Beschä- Regular checks on damage and breaking digungen und Bruchstellen.
