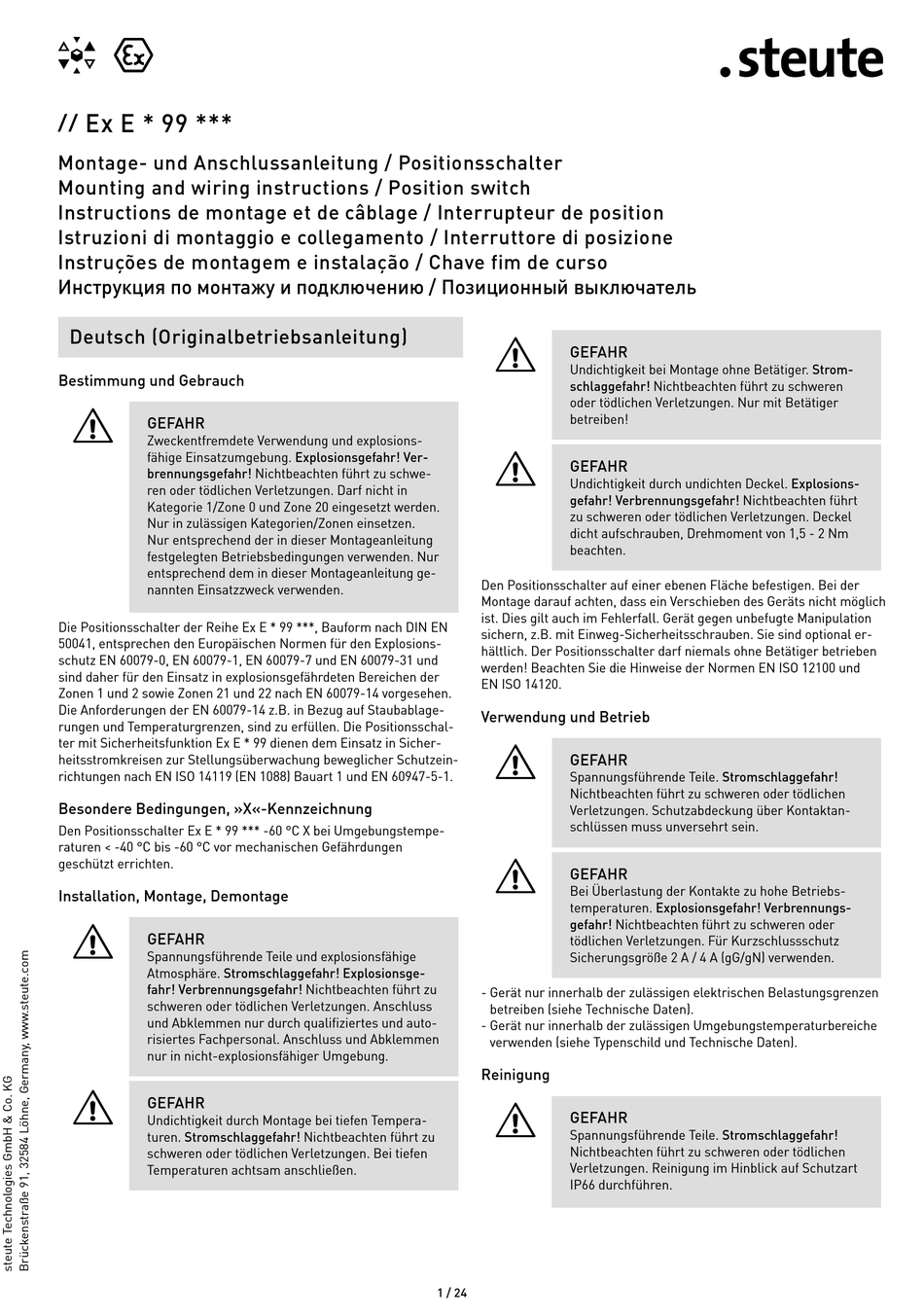

Ex E * 99 ***
//
Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
Deutsch (Originalbetriebsanleitung)
Bestimmung und Gebrauch
=
GEFAHR
Zweckentfremdete Verwendung und explosions-
fähige Einsatzumgebung. Explosionsgefahr! Ver-
brennungsgefahr! Nichtbeachten führt zu schwe-
ren oder tödlichen Verletzungen. Darf nicht in
Kategorie 1/Zone 0 und Zone 20 eingesetzt werden.
Nur in zulässigen Kategorien/Zonen einsetzen.
Nur entsprechend der in dieser Montageanleitung
festgelegten Betriebsbedingungen verwenden. Nur
entsprechend dem in dieser Montageanleitung ge-
nannten Einsatzzweck verwenden.
Die Positionsschalter der Reihe Ex E * 99 ***, Bauform nach DIN EN
50041, entsprechen den Europäischen Normen für den Explosions-
schutz EN 60079-0, EN 60079-1, EN 60079-7 und EN 60079-31 und
sind daher für den Einsatz in explosionsgefährdeten Bereichen der
Zonen 1 und 2 sowie Zonen 21 und 22 nach EN 60079-14 vorgesehen.
Die Anforderungen der EN 60079-14 z.B. in Bezug auf Staubablage-
rungen und Temperaturgrenzen, sind zu erfüllen. Die Positionsschal-
ter mit Sicherheitsfunktion Ex E * 99 dienen dem Einsatz in Sicher-
heitsstromkreisen zur Stellungsüberwachung beweglicher Schutzein-
richtungen nach EN ISO 14119 (EN 1088) Bauart 1 und EN 60947-5-1.
Besondere Bedingungen, »X«-Kennzeichnung
Den Positionsschalter Ex E * 99 *** -60 °C X bei Umgebungstempe-
raturen < -40 °C bis -60 °C vor mechanischen Gefährdungen
geschützt errichten.
Installation, Montage, Demontage
=
GEFAHR
Spannungsführende Teile und explosionsfähige
Atmosphäre. Stromschlaggefahr! Explosionsge-
fahr! Verbrennungsgefahr! Nichtbeachten führt zu
schweren oder tödlichen Verletzungen. Anschluss
und Abklemmen nur durch qualifiziertes und auto-
risiertes Fachpersonal. Anschluss und Abklemmen
nur in nicht-explosionsfähiger Umgebung.
=
GEFAHR
Undichtigkeit durch Montage bei tiefen Tempera-
turen. Stromschlaggefahr! Nichtbeachten führt zu
schweren oder tödlichen Verletzungen. Bei tiefen
Temperaturen achtsam anschließen.
=
GEFAHR
Undichtigkeit bei Montage ohne Betätiger. Strom-
schlaggefahr! Nichtbeachten führt zu schweren
oder tödlichen Verletzungen. Nur mit Betätiger
betreiben!
=
GEFAHR
Undichtigkeit durch undichten Deckel. Explosions-
gefahr! Verbrennungsgefahr! Nichtbeachten führt
zu schweren oder tödlichen Verletzungen. Deckel
dicht aufschrauben, Drehmoment von 1,5 - 2 Nm
beachten.
Den Positionsschalter auf einer ebenen Fläche befestigen. Bei der
Montage darauf achten, dass ein Verschieben des Geräts nicht möglich
ist. Dies gilt auch im Fehlerfall. Gerät gegen unbefugte Manipulation
sichern, z.B. mit Einweg-Sicherheitsschrauben. Sie sind optional er-
hältlich. Der Positionsschalter darf niemals ohne Betätiger betrieben
werden! Beachten Sie die Hinweise der Normen EN ISO 12100 und
EN ISO 14120.
Verwendung und Betrieb
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Schutzabdeckung über Kontaktan-
schlüssen muss unversehrt sein.
=
GEFAHR
Bei Überlastung der Kontakte zu hohe Betriebs-
temperaturen. Explosionsgefahr! Verbrennungs-
gefahr! Nichtbeachten führt zu schweren oder
tödlichen Verletzungen. Für Kurzschlussschutz
Sicherungsgröße 2 A / 4 A (gG/gN) verwenden.
- Gerät nur innerhalb der zulässigen elektrischen Belastungsgrenzen
betreiben (siehe Technische Daten).
- Gerät nur innerhalb der zulässigen Umgebungstemperaturbereiche
verwenden (siehe Typenschild und Technische Daten).
Reinigung
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Reinigung im Hinblick auf Schutzart
IP66 durchführen.
