ES/EM 61
//
Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Zielgruppe: autorisiertes Fachpersonal.
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den
Maschinenhersteller geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
1 Gerät, 1 Montage- und Anschlussanleitung, Kartonage.
Bestimmungsgemäßer Gebrauch

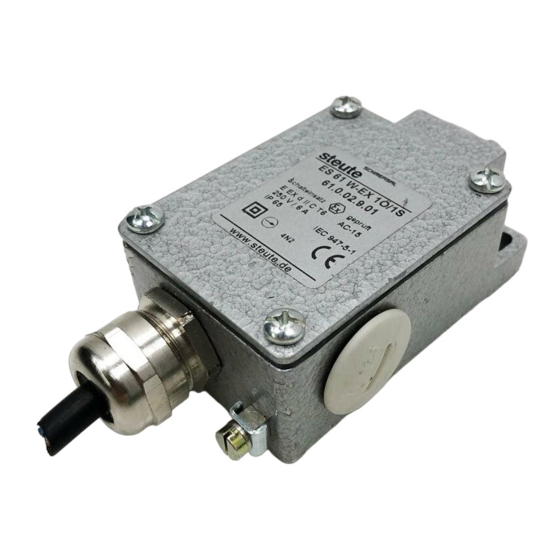

Die Positionsschalter mit Sicherheitsfunktion ES/EM 61 dienen dem
Einsatz in Sicherheitsstromkreisen zur Stellungsüberwachung beweg-
licher Schutzeinrichtungen nach EN ISO 14119 (EN 1088) Bauart 1 und
EN 60947-5-1.
Befestigung und Anschluss
Das Gerät auf einer ebenen Fläche befestigen. Bei der Montage be-
achten, dass ein Verschieben des Geräts auch im Fehlerfall verhindert
wird. Gerät gegen unbefugte Manipulation sichern, z.B. mit Einweg-
Sicherheitsschrauben. Sie sind optional erhältlich. Bei der Montage
des Geräts die Anforderungen nach EN 14119, insbesondere die
Punkte 5.1 bis 5.4, berücksichtigen! Beachten Sie die Hinweise der
Normen EN ISO 12100 und EN ISO 14120 beachten.
Hinweise
Der elektrische Anschluss darf nur von autorisiertem Fachpersonal
durchgeführt werden. Das Gerät nicht als mechanischen Anschlag
verwenden. Die Gebrauchslage ist beliebig. Umbauten und Verände-
rungen am Gerät sind nicht gestattet. Die hier beschriebenen Produk-
te wurden entwickelt, um als Teil einer Gesamtanlage oder Maschine
sicherheitsgerichtete Funktionen zu übernehmen. Ein komplettes si-
cherheitsgerichtetes System enthält in der Regel Sensoren, Auswerte-
einheiten, Meldegeräte und Konzepte für sichere Abschaltungen. Hier-
zu ist auch eine Validierung nach EN ISO 13849-2 bzw. nach EN 62061
erforderlich. Desweiteren kann der Performance-Level nach EN ISO
13849-1 bzw. SIL-CL-Level nach EN 62061 durch Verkettung von
mehreren Sicherheitsbauteilen und anderen sicherheitsgerichteten
Geräten, z.B. Reihenschaltung von Sensoren, niedriger ausfallen als
die Einzellevel. Es liegt im Verantwortungsbereich des Herstellers
einer Anlage oder Maschine, die korrekte Gesamtfunktion sicherzu-
stellen. Technische Änderungen vorbehalten. steute übernimmt keine
Haftung für Empfehlungen, die durch diese Beschreibung gegeben
oder impliziert werden. Aufgrund dieser Beschreibung können keine
neuen, über die allgemeinen steute-Lieferbedingungen hinausgehen-
den Garantie-, Gewährleistungs- oder Haftungsansprüche
abgeleitet werden.
Wartung
Bei rauen Betriebsbedingungen empfehlen wir eine regelmäßige
Wartung mit folgenden Schritten:
1. Betätiger auf Leichtgängigkeit prüfen.
2. Entfernen von Schmutzresten.
3. Prüfen der Leitungseinführung und -anschlüsse.
Reinigung
- Bei feuchter Reinigung: Wasser oder milde, nicht-scheuernde,
nicht-kratzende Reinigungsmittel verwenden.
- Keine aggressiven Reinigungs- oder Lösungsmittel verwenden.
Entsorgung
- Nationale, lokale und gesetzliche Bestimmungen zur
Entsorgung beachten.
- Materialien getrennt dem Recycling zuführen.
English
Use of the mounting and wiring instructions
Target group: authorised and qualified staff.
All actions described in these instructions may only be performed by
qualified persons who have been trained and authorised by the
operating company.
1. Read and understand these mounting and wiring instructions.
2. Comply with the valid occupational safety and accident prevention
regulations.
3. Install and operate the device.
Selection and installation of devices and their integration in control
systems demand qualified knowledge of all the relevant laws, as well
as the normative requirements of the machine manufacturer.
In case of doubt, the German language version of these instructions
shall prevail.
Scope of delivery
1 device, 1 mounting and wiring instructions, carton.
Intended use
The position switches ES/EM 61 with safety function are used in safety
circuits to monitor the position of mobile safety guards to EN ISO
14119 (EN 1088) type 1 and EN 60947-5-1.
Mounting and wiring
Mount the device on an even surface. Ensure that the device cannot
be moved from its position. Ensure this in case of failure, too. For pro-
tection against unauthorized manipulation, use e.g. one way safety
screws. These are optionally available. When mounting the device, ob-
1 / 12
