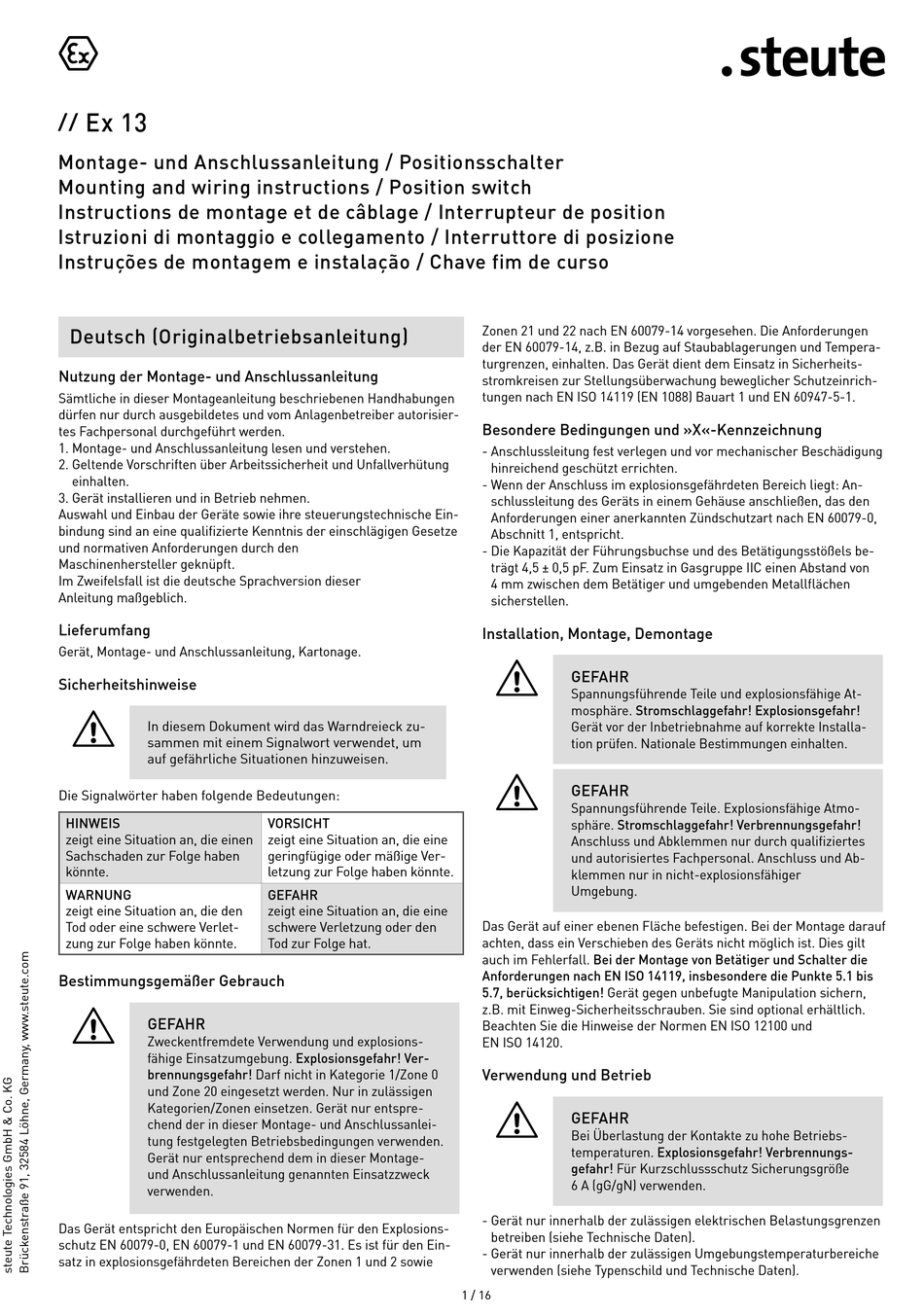

steute Ex 13 Mounting And Wiring Instructions

Ex 13
//
Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den
Maschinenhersteller geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
Gerät, Montage- und Anschlussanleitung, Kartonage.
Sicherheitshinweise
=
In diesem Dokument wird das Warndreieck zu-
sammen mit einem Signalwort verwendet, um
auf gefährliche Situationen hinzuweisen.
Die Signalwörter haben folgende Bedeutungen:
HINWEIS
zeigt eine Situation an, die einen
Sachschaden zur Folge haben
könnte.
WARNUNG
zeigt eine Situation an, die den
Tod oder eine schwere Verlet-
zung zur Folge haben könnte.
Bestimmungsgemäßer Gebrauch
=
GEFAHR
Zweckentfremdete Verwendung und explosions-
fähige Einsatzumgebung. Explosionsgefahr! Ver-
brennungsgefahr! Darf nicht in Kategorie 1/Zone 0
und Zone 20 eingesetzt werden. Nur in zulässigen
Kategorien/Zonen einsetzen. Gerät nur entspre-
chend der in dieser Montage- und Anschlussanlei-
tung festgelegten Betriebsbedingungen verwenden.
Gerät nur entsprechend dem in dieser Montage-
und Anschlussanleitung genannten Einsatzzweck
verwenden.
Das Gerät entspricht den Europäischen Normen für den Explosions-
schutz EN 60079-0, EN 60079-1 und EN 60079-31. Es ist für den Ein-
satz in explosionsgefährdeten Bereichen der Zonen 1 und 2 sowie
VORSICHT
zeigt eine Situation an, die eine
geringfügige oder mäßige Ver-
letzung zur Folge haben könnte.
GEFAHR
zeigt eine Situation an, die eine
schwere Verletzung oder den
Tod zur Folge hat.
Zonen 21 und 22 nach EN 60079-14 vorgesehen. Die Anforderungen
der EN 60079-14, z.B. in Bezug auf Staubablagerungen und Tempera-
turgrenzen, einhalten. Das Gerät dient dem Einsatz in Sicherheits-
stromkreisen zur Stellungsüberwachung beweglicher Schutzeinrich-
tungen nach EN ISO 14119 (EN 1088) Bauart 1 und EN 60947-5-1.
Besondere Bedingungen und »X«-Kennzeichnung
- Anschlussleitung fest verlegen und vor mechanischer Beschädigung
hinreichend geschützt errichten.
- Wenn der Anschluss im explosionsgefährdeten Bereich liegt: An-
schlussleitung des Geräts in einem Gehäuse anschließen, das den
Anforderungen einer anerkannten Zündschutzart nach EN 60079-0,
Abschnitt 1, entspricht.
- Die Kapazität der Führungsbuchse und des Betätigungsstößels be-
trägt 4,5 ± 0,5 pF. Zum Einsatz in Gasgruppe IIC einen Abstand von
4 mm zwischen dem Betätiger und umgebenden Metallflächen
sicherstellen.
Installation, Montage, Demontage
=
GEFAHR
Spannungsführende Teile und explosionsfähige At-
mosphäre. Stromschlaggefahr! Explosionsgefahr!
Gerät vor der Inbetriebnahme auf korrekte Installa-
tion prüfen. Nationale Bestimmungen einhalten.
=
GEFAHR
Spannungsführende Teile. Explosionsfähige Atmo-
sphäre. Stromschlaggefahr! Verbrennungsgefahr!
Anschluss und Abklemmen nur durch qualifiziertes
und autorisiertes Fachpersonal. Anschluss und Ab-
klemmen nur in nicht-explosionsfähiger
Umgebung.
Das Gerät auf einer ebenen Fläche befestigen. Bei der Montage darauf
achten, dass ein Verschieben des Geräts nicht möglich ist. Dies gilt
auch im Fehlerfall. Bei der Montage von Betätiger und Schalter die
Anforderungen nach EN ISO 14119, insbesondere die Punkte 5.1 bis
5.7, berücksichtigen! Gerät gegen unbefugte Manipulation sichern,
z.B. mit Einweg-Sicherheitsschrauben. Sie sind optional erhältlich.
Beachten Sie die Hinweise der Normen EN ISO 12100 und
EN ISO 14120.
Verwendung und Betrieb
=
GEFAHR
Bei Überlastung der Kontakte zu hohe Betriebs-
temperaturen. Explosionsgefahr! Verbrennungs-
gefahr! Für Kurzschlussschutz Sicherungsgröße
6 A (gG/gN) verwenden.
- Gerät nur innerhalb der zulässigen elektrischen Belastungsgrenzen
betreiben (siehe Technische Daten).
- Gerät nur innerhalb der zulässigen Umgebungstemperaturbereiche
verwenden (siehe Typenschild und Technische Daten).
1 / 16
