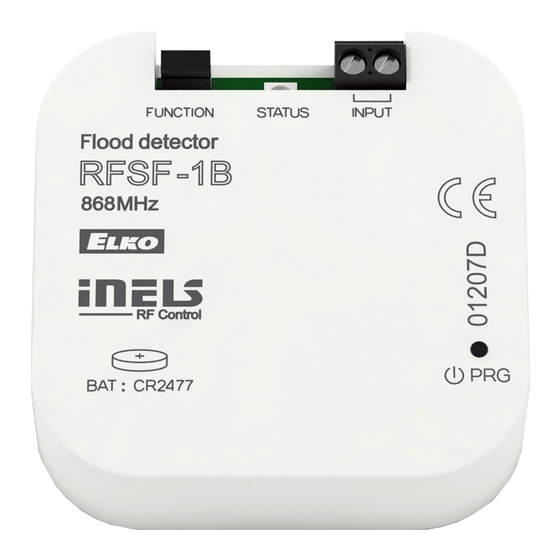

RFSF-1B
Wireless fl ood detector
EN
Bezprzewodowy czujnik zalania
PL
Characteristics /
Charakterystyka
• Monitors areas (e.g. bathrooms, basements, shafts or tanks) to provide flood warning.
• Upon detecting water, the flood detector immediately sends a signal to the switched unit, which
further switches on a pump, GSM gate (RFGSM-220M) or closes a pipe valve.
• Option of connecting an external probe FP-1 (not included in supply) - max. wire length 30 m.
• The programming button on the detector is used to:
a) setting the function with switching unit.
b) ascertaining battery status.
c) ascertaining signal quality between the unit and detector.
• Battery power supply (3V/CR2477 - included in the supply) with battery life of around 1 year
based on frequency of use.
• The detector can be placed anywhere thanks to battery power.
• Range up to 160 m (in open space); if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control.
Control options /
Możliwości sterowania
• the wireless flood detector RFSF-1B can control switching units e.g.:
RFSA-11B/61B/62B, RFSA-61M/66M, RFSAI-61B, RFSC-11/61, RFUS-11/61
• option of control via RFRP-20
Assembly /
Montaż
for surface mounting
montaż powierzchniowy
Radio frequency signal penetration through various construction materials /
Przenikanie fal radiowych przez różnego rodzaju materiały budowlane
☺
☺
Made in Czech Republic
2
that support this feature.
mounting in an installation box
montaż podtynkowy do puszki instalacyjnej
☺
☺
☺
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ELKO EP Poland, sp. z o. o. | ul. Bobrecka 27 | 43-400 Cieszyn | Polska | e-mail: elko@elkoep.pl | GSM: +48 785 431 024
www.elkoep.com / www.elkoep.pl
• Pilnuje pomieszczeń (np. łazienki, piwnice, szyby lub zbiorniki) przed zalaniem.
• Czujnik zalania, po wykryciu obecności wody natychmiast nadaje polecenie do aktora przełączającego,
który później włącza pompę, bramkę GSM (RFGSM-220M) lub zamyka zawór rurociągu.
• Możliwość podłączenia zewnętrznej sondy FP-1 (nie wchodzi w zestaw) - maks. długość
przewodu do 30m.
• Przycisk do programowania na czujniku służy do:
a) ustawienia funkcji z aktorem przełączającym.
b) stwierdzenia stanu baterii.
c) stwierdzenia jakości sygnału pomiędzy aktorem oraz czujnikiem.
• Zasilanie bateriowe (3V/CR2477 - w zestawie), trwałość ok. 1 roku w zależności od używania.
• Zasilanie bateriowe pozwala na dowolne umieszczenie.
• Zasięg do 160 m (w wolnej przestrzeni), w przypadku niewystarczającego sygnału pomiędzy
sterownikiem oraz urządzeniem użyj wzmacniacza sygnału (repeatera) RFRP-20 lub urządzenia s
2
protokołem RFIO
, wspierającego tę funkcję.
• Częstotliwość komunikacji z dwukierunkowym protokołem iNELS RF Control.
• bezprzewodowy czujnik zalania RFSF-1B może sterować aktorami przełączającymi, np.:
RFSA-11B/61B/62B, RFSA-61M/66M, RFSAI-61B, RFSC-11/61, RFUS-11/61
• możliwość sterowania z RFRP-20
60 - 90 %
80 - 95 %
wooden structures
brick walls
with plaster boards
konstrukcje drewniane
ściana z cegły
z płytami gipsowo-
kartonowymi
02-52/2015 Rev.3
freely on surface
luźny na powierzchni
20 - 60 %
0 - 10 %
reinforced
metal partitions
common glass
concrete
ściana
ścianki
żelbetowa
metalowe
80- 90 %
zwykłe szkło
1/5
