Elko inels RFSF-1B Quick Start Manual

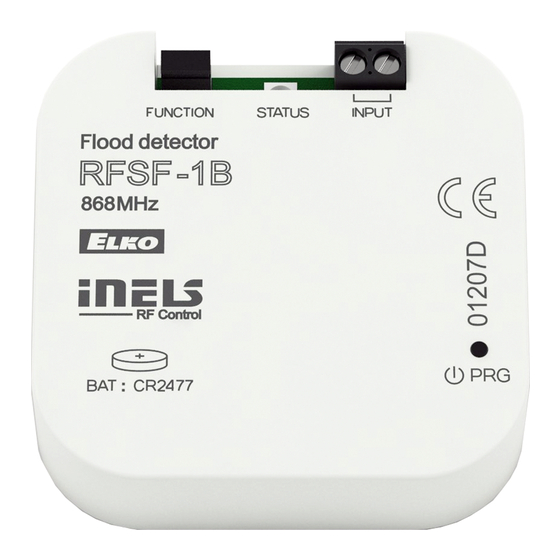

RFSF-1B
Wireless fl ood detector
EN
Bezdrôtový záplavový detektor
SK
Characteristics / Charakteristika
• Monitors areas (e.g. bathrooms, basements, shafts or tanks) to provide flood warning.
• Upon detecting water, the flood detector immediately sends a signal to the switched unit, which
further switches on a pump, GSM gate (RFGSM-220M) or closes a pipe valve.
• Option of connecting an external probe FP-1 (not included in supply) - max. wire length 30 m.
• The programming button on the detector is used to:
a) setting the function with switching unit.
b) ascertaining battery status.
c) ascertaining signal quality between the unit and detector.
• Battery power supply (3V/CR2477 - included in the supply) with battery life of around 1 year
based on frequency of use.
• The detector can be placed anywhere thanks to battery power.
• Range up to 160 m (in open space); if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control.
Control options / Možnosti ovládania
• the wireless flood detector RFSF-1B can control switching units e.g.:
RFSA-11B/61B/62B, RFSA-61M/66M, RFSAI-61B, RFSC-11/61, RFUS-11/61
• option of control via RFRP-20
Assembly / Montáž
for surface mounting
montáž na povrch
Radio frequency signal penetration through various construction materials /
Priestup rádiofrekvenčných signálov rôznymi stavebnými materiálmi
☺
☺
Made in Czech Republic
2 that support this feature.
mounting in an installation box
montáž do inštalačnej krabice
☺
☺
☺
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ELKO EP SLOVAKIA, s.r.o. | Fraňa Mojtu 18, 949 01 Nitra | Telefón: +421 37 6586 731 | E-mail: elkoep@elkoep.sk
www.elkoep.com / www.elkoep.sk
• Stráži priestory (napr. kúpeľne, pivnice, šachty alebo nádrže) pred zaplavením.
• Záplavový detektor, po detekcii vody vysiela bezodkladne povel k spínaciemu prvku, ktorý ďalej
spína čerpadlo, GSM bránu (RFGSM-220M) alebo uzatvára ventil potrubia.
• Možnosť pripojenia externej sondy FP-1 (nie je súčasťou dodávky) -max. dĺžka vedenia až 30 m.
• Programovacie tlačidlo na detektore slúži k:
a) nastaveniu funkcie so spínacím prvkom.
b) zisteniu stavu batérie.
c) zisteniu kvality signálu medzi prvkom a detektorom.
• Batériové napájanie (3V/CR2477 - súčasťou balenia) so životnosťou cca 1 rok podľa početnosti
používania.
• Vďaka batériovému napájaniu je umiestnenie detektora ľubovoľné.
• Dosah až 160 m (na voľnom priestranstve), v prípade nedostatočného signálu medzi ovládačom
a prvkom použite opakovač signálu RFRP-20 alebo prvky s protokolom RFIO
podporujú.
• Komunikačná frekvencia s obojsmerným protokolom iNELS RF Control.
• bezdrôtový záplavový detektor RFSF-1B môže ovládať spínacie prvky napr.:
RFSA-11B/61B/62B, RFSA-61M/66M, RFSA-61B, RFSC-11/61, RFUS-11/61
• možnosť ovládania cez RFRP- 20
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
drevené konštrukcie
tehlové steny so sádrokart. vystužený betón
doskami
02-52/2015 Rev.3
freely on surface
voľne na povrch
20 - 60 % 0 - 10 %
reinforced
metal partitions common glass
concrete
kovové prepážky
2 , ktoré túto funkciu
80- 90 %
bežné sklo
1/5
