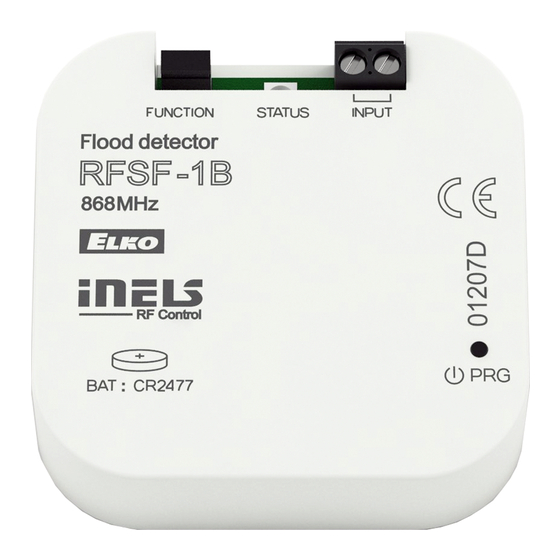

Elko inels RFSF-1B Quick Start Manual

RFSF-1B
Wireless fl ood detector
EN
Vezeték nélküli folyadékérzékelő
HU
Characteristics / Jellemzők
• Monitors areas (e.g. bathrooms, basements, shafts or tanks) to provide flood warning.
• Upon detecting water, the flood detector immediately sends a signal to the switched unit, which
further switches on a pump, GSM gate (RFGSM-220M) or closes a pipe valve.
• Option of connecting an external probe FP-1 (not included in supply) - max. wire length 30 m.
• The programming button on the detector is used to:
a) setting the function with switching unit.
b) ascertaining battery status.
c) ascertaining signal quality between the unit and detector.
• Battery power supply (3V/CR2477 - included in the supply) with battery life of around 1 year
based on frequency of use.
• The detector can be placed anywhere thanks to battery power.
• Range up to 160 m (in open space); if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control.
Control options / Vezérlési lehetőségek
• the wireless flood detector RFSF-1B can control switching units e.g.:
RFSA-11B/61B/62B, RFSA-61M/66M, RFSAI-61B, RFSC-11/61, RFUS-11/61
• option of control via RFRP-20
Assembly / Telepítés
for surface mounting
felületre szerelve
Radio frequency signal penetration through various construction materials /
☺
☺
ELKO EP Hungary Kft. | Hungária krt. 69 | 1143 Budapest | Magyarország | e-mail: info@elkoep.hu | Technikai támogatás: +36 1 40 30 132
Made in Czech Republic
2 that support this feature.
mounting in an installation box
telepítés kötő- vagy szerelvénydobozba
☺
☺
☺
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
www.elkoep.com / www.elkoep.hu
• Felügyeli a vizes helyiségeket, területeket (pl. fürdőszobák, pincék, aknák, tartályok), és jelzést küld
vízkiömlés, vizesedés, árvíz észlelésekor.
• Víz érzékelésekor azonnal jelzést küld pl. egy kapcsolóegységnek, ami bekapcsolja a szivattyút, elzárja a
szelepet ( lásd szelepmozgatók ) vagy üzenetet küld a GSM kommunikátor segítségével (
• Csatlakoztatható az FP-1 típusú külső szonda max. 30 m hosszú vezetékkel (nem tartozék).
• Az érzékelő programozó gombjának funkciói:
a) a kapcsolóegység beállítása.
b) tájékozódás az elem állapotáról.
c) tájékozódás a kapcsolóegység és az érzékelő közötti jelátvitel minőségéről.
• A tápellátást elem biztosítja (3V/CR2477 - tartalmazza a csomag), az elem élettartama körülbelül
1 év, átlagos használat esetén.
• Az elemes tápellátásnak köszönhetően az érzékelő bárhol elhelyezhető - az üzemeltetési
paraméterek betartásával.
• Hatótávolság akár 160 m (nyílt terepen), ha a vezérlő és az egységek között gyenge a jelátvitel,
használjon RFRP-20 jelismétlőt vagy olyan RFIO
ezt a funkciót.
• A kommunikáció kétirányú iNELS RF Control protokollal történik.
• az RFSF-1B vezeték nélküli vízkiömlés érzékelővel a következő kapcsolóegységek vezérelhetők:
RFSA-11B/61B/62B, RFSA-61M/66M, RFSAI-61B, RFSC-11/61, RFUS-11/61
• a vezérlés az RFRP- 20 jelismétlőn keresztül is lehetséges
freely on surface
felületen szabadon
A rádiófrekvenciás jel átvitele különböző építőanyagokon keresztül
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
fa és gipszkarton
téglafal
szerkezetek
02-52/2015 Rev.3
2 protokollal rendelkező egységet, amelyik támogatja
20 - 60 % 0 - 10 %
reinforced
metal partitions common glass
concrete
vasbeton fém válaszfalak normál üveg
lásd RFGSM-220M ).
80- 90 %
1/5
