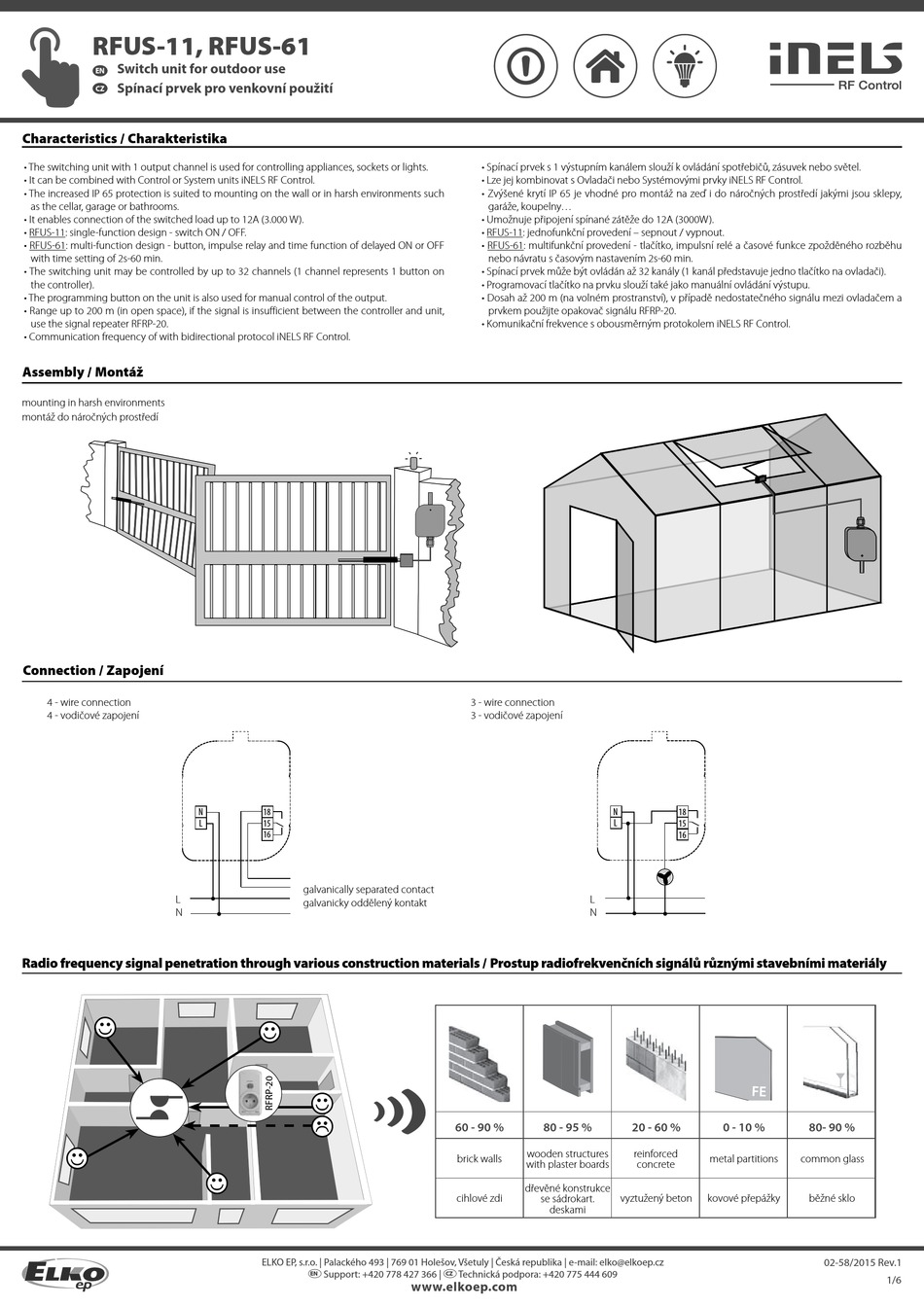

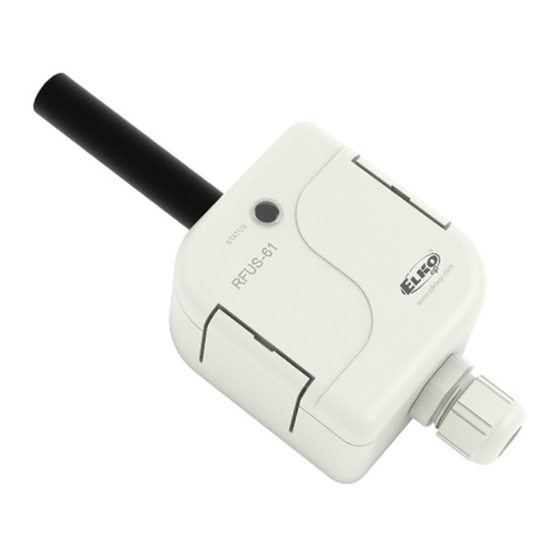

Elko inels RFUS-11 Quick Start Manual

RFUS-11, RFUS-61
Switch unit for outdoor use
EN
Spínací prvek pro venkovní použití
CZ

Characteristics /

Charakteristika
• The switching unit with 1 output channel is used for controlling appliances, sockets or lights.
• It can be combined with Control or System units iNELS RF Control.
• The increased IP 65 protection is suited to mounting on the wall or in harsh environments such
as the cellar, garage or bathrooms.
• It enables connection of the switched load up to 12A (3.000 W).
• RFUS-11: single-function design - switch ON / OFF.
• RFUS-61: multi-function design - button, impulse relay and time function of delayed ON or OFF
with time setting of 2s-60 min.
• The switching unit may be controlled by up to 32 channels (1 channel represents 1 button on
the controller).
• The programming button on the unit is also used for manual control of the output.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20.
• Communication frequency of with bidirectional protocol iNELS RF Control.
Assembly / Montáž
mounting in harsh environments
montáž do náročných prostředí

Connection /

Zapojení
4 - wire connection
4 - vodičové zapojení
L
N
Radio frequency signal penetration through various construction materials /
☺
☺
N 18
L 15
16
galvanically separated contact
galvanicky oddělený kontakt
☺
☺
☺
