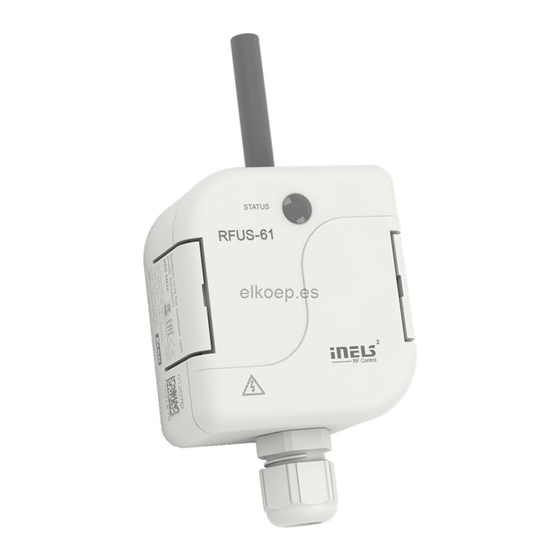

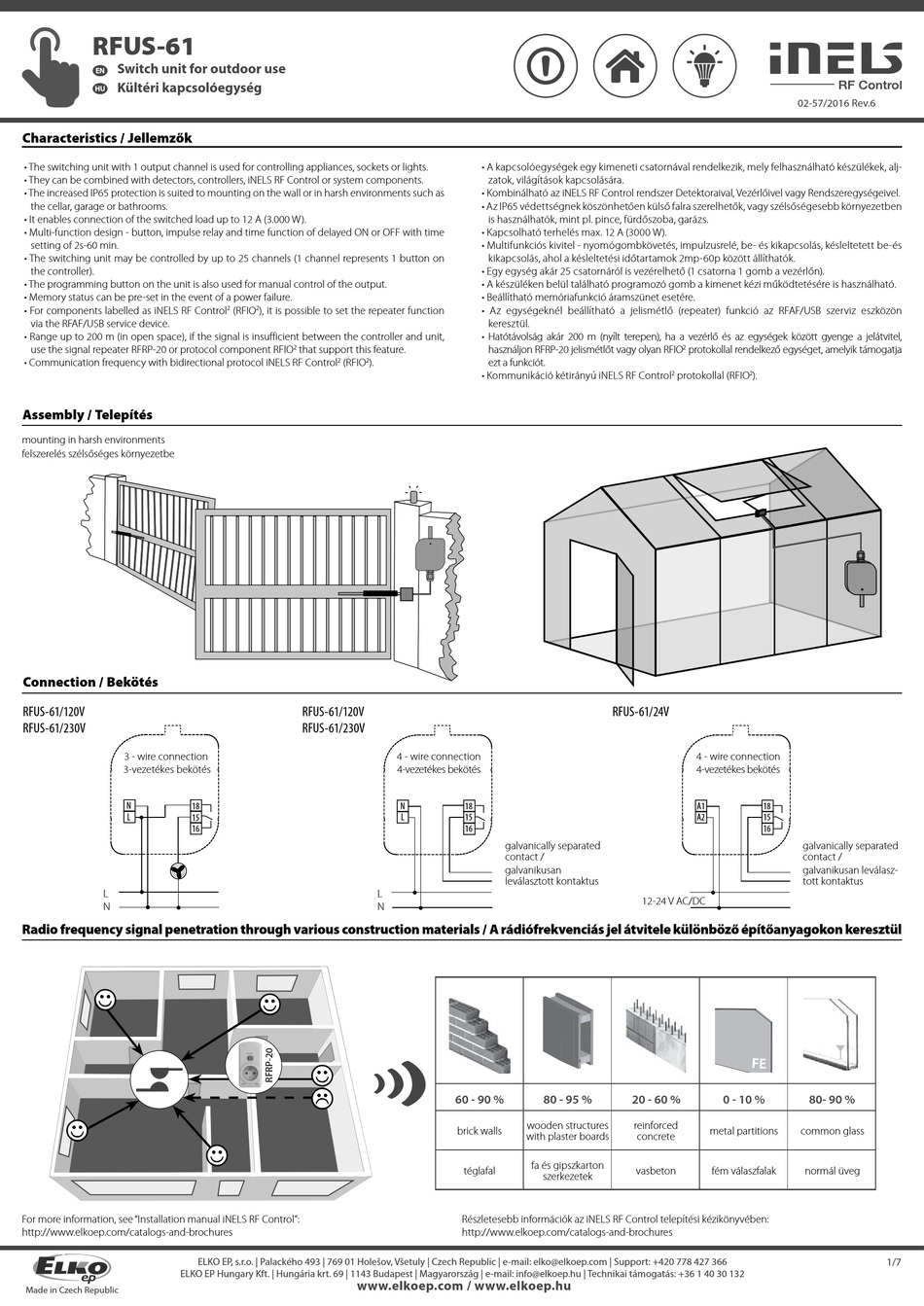

RFUS-61
Switch unit for outdoor use
EN
Kültéri kapcsolóegység
HU

Characteristics /

Jellemzők
• The switching unit with 1 output channel is used for controlling appliances, sockets or lights.
• They can be combined with detectors, controllers, iNELS RF Control or system components.
• The increased IP65 protection is suited to mounting on the wall or in harsh environments such as
the cellar, garage or bathrooms.
• It enables connection of the switched load up to 12 A (3.000 W).
• Multi-function design - button, impulse relay and time function of delayed ON or OFF with time
setting of 2s-60 min.
• The switching unit may be controlled by up to 25 channels (1 channel represents 1 button on
the controller).
• The programming button on the unit is also used for manual control of the output.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control
via the RFAF/USB service device.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control
Assembly / Telepítés
mounting in harsh environments
felszerelés szélsőséges környezetbe

Connection /

Bekötés
RFUS-61/120V
RFUS-61/230V
3 - wire connection
3-vezetékes bekötés
N 18
L
15
16
L
N
Radio frequency signal penetration through various construction materials /
☺
☺
For more information, see "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
ELKO EP Hungary Kft. | Hungária krt. 69 | 1143 Budapest | Magyarország | e-mail: info@elkoep.hu | Technikai támogatás: +36 1 40 30 132
Made in Czech Republic
2 2
(RFIO ), it is possible to set the repeater function
2 that support this feature.
2 (RFIO 2 ).
RFUS-61/120V
RFUS-61/230V
☺
☺
☺
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
www.elkoep.com / www.elkoep.hu
• A kapcsolóegységek egy kimeneti csatornával rendelkezik, mely felhasználható készülékek, alj-
zatok, világítások kapcsolására.
• Kombinálható az iNELS RF Control rendszer Detektoraival, Vezérlőivel vagy Rendszeregységeivel.
• Az IP65 védettségnek köszönhetően külső falra szerelhetők, vagy szélsőségesebb környezetben
is használhatók, mint pl. pince, fürdőszoba, garázs.
• Kapcsolható terhelés max. 12 A (3000 W).
• Multifunkciós kivitel - nyomógombkövetés, impulzusrelé, be- és kikapcsolás, késleltetett be-és
kikapcsolás, ahol a késleltetési időtartamok 2mp-60p között állíthatók.
• Egy egység akár 25 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn).
• A készüléken belül található programozó gomb a kimenet kézi működtetésére is használható.
• Beállítható memóriafunkció áramszünet esetére.
• Az egységeknél beállítható a jelismétlő (repeater) funkció az RFAF/USB szerviz eszközön
keresztül.
• Hatótávolság akár 200 m (nyílt terepen), ha a vezérlő és az egységek között gyenge a jelátvitel,
használjon RFRP-20 jelismétlőt vagy olyan RFIO
ezt a funkciót.
• Kommunikáció kétirányú iNELS RF Control
4 - wire connection
4-vezetékes bekötés
N 18
L 15
16
galvanically separated
contact /
galvanikusan
leválasztott kontaktus
L
N
A rádiófrekvenciás jel átvitele különböző építőanyagokon keresztül
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
fa és gipszkarton
téglafal
szerkezetek
Részletesebb információk az iNELS RF Control telepítési kézikönyvében:
http://www.elkoep.com/catalogs-and-brochures
2 protokollal rendelkező egységet, amelyik támogatja
2 2
protokollal (RFIO ).
RFUS-61/24V
4 - wire connection
4-vezetékes bekötés
A1 18
A2 15
16
12-24 V AC/DC
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
vasbeton fém válaszfalak
02-57/2016 Rev.6
galvanically separated
contact /
galvanikusan leválasz-
tott kontaktus
80- 90 %
common glass
normál üveg
