ULTRAFLEX
ISTRUZIONI PER IL MONTAGGIO
ATTENZIONE: QUESTE ISTRUZIONI CONTENGONO INFORMAZIONI IMPORTANTI PER LA SICUREZZA
E DEVONO ESSERE CONSEGNATE AL PROPRIETARIO DELL'IMBARCAZIONE.

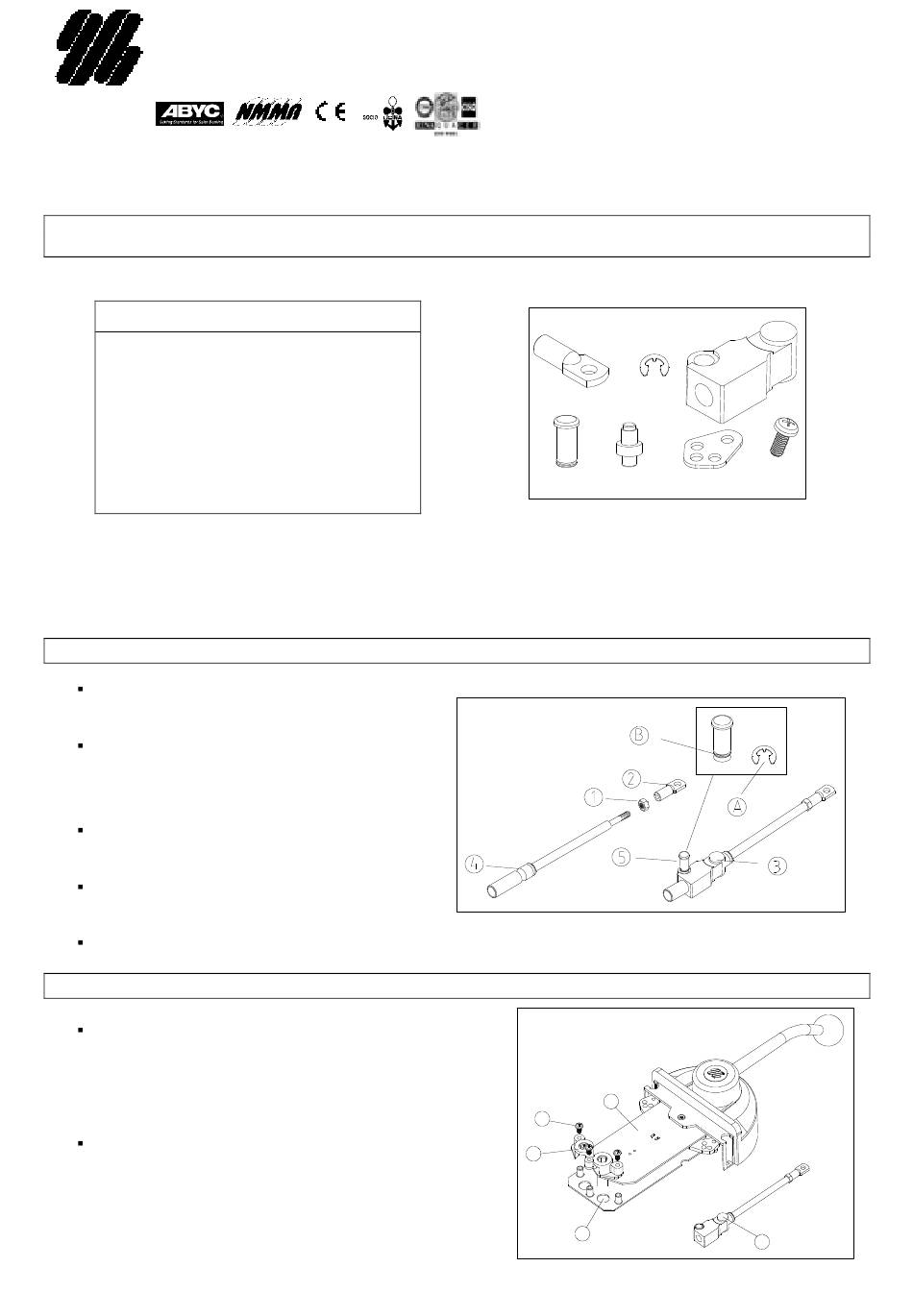

Contenuto del sacchetto:
A - anello elastico (2x)
2 - puntale (2x)
3 - connettore (2x)
5 - perno (2x)
12 - perno per bilanciere/invertitore (2x)
14 - piastrina fermaperno (2x)
15 - vite M5 x 12 (2x)
. ,7 .
3 ( 5 / ,1 6 7 $ / / $ = ,2 1 ( ' ( / & $ 9 2 &
STEP 1
Installazione dei connettori sui cavi acceleratore e invertitore.
Svitare completamente il dado (1) e il puntale
(2).
Inserire il connettore (3) nel verso indicato in
figura, portandolo in battuta sul terminale
guaina (4).
Inserire il perno (5) nell'apposito foro del
connettore (3).
Bloccare il perno inserendo l'anello elastico
(A) nell'apposita sede (B) del perno.
Reinserire il dado (1), riavvitare il puntale (2) e stringere il dado (1).
STEP 2
Collegamento dei cavi per il controllo dell'acceleratore e invertitore.
Rimuovere il coperchio posteriore della scatola di
comando oppure, nel caso si stia effettuando
l'installazione su una scatola doppia, separare le
scatole svitando le apposite viti.
Collocare la scatola di comando su di un piano (il
logo Ultraflex presente sul mozzo della leva sia rivolto
verso l'alto).
Dis.22651a Data 22/2/2006
kit K64
2
5
12
6 8 %,/ ( 9 ( %
11
7
6
8
1
K64
A
3
15
14
%
9
