Operator's Manual
Bedienungsanleitung
Model 642VES, 642VFD & 642VFD-
Plus • Laboratory Centrifuge
Modell 642VES, 642VFD &
642VFD-Plus • Laborzentrifuge
P/N 03-0-0002-0096 Rev. G
P/N 03-0-0002-0096 Rev. G

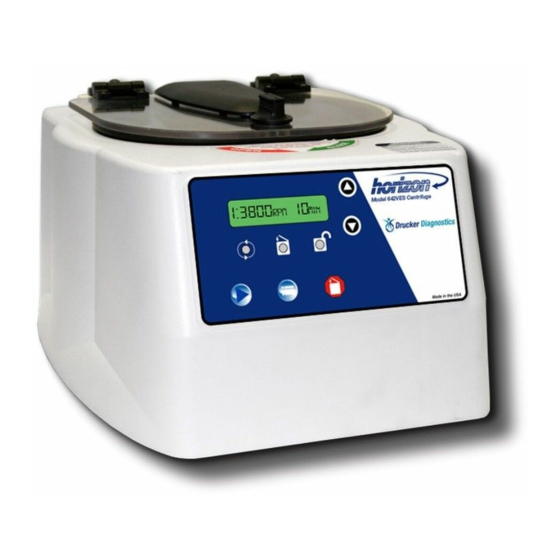

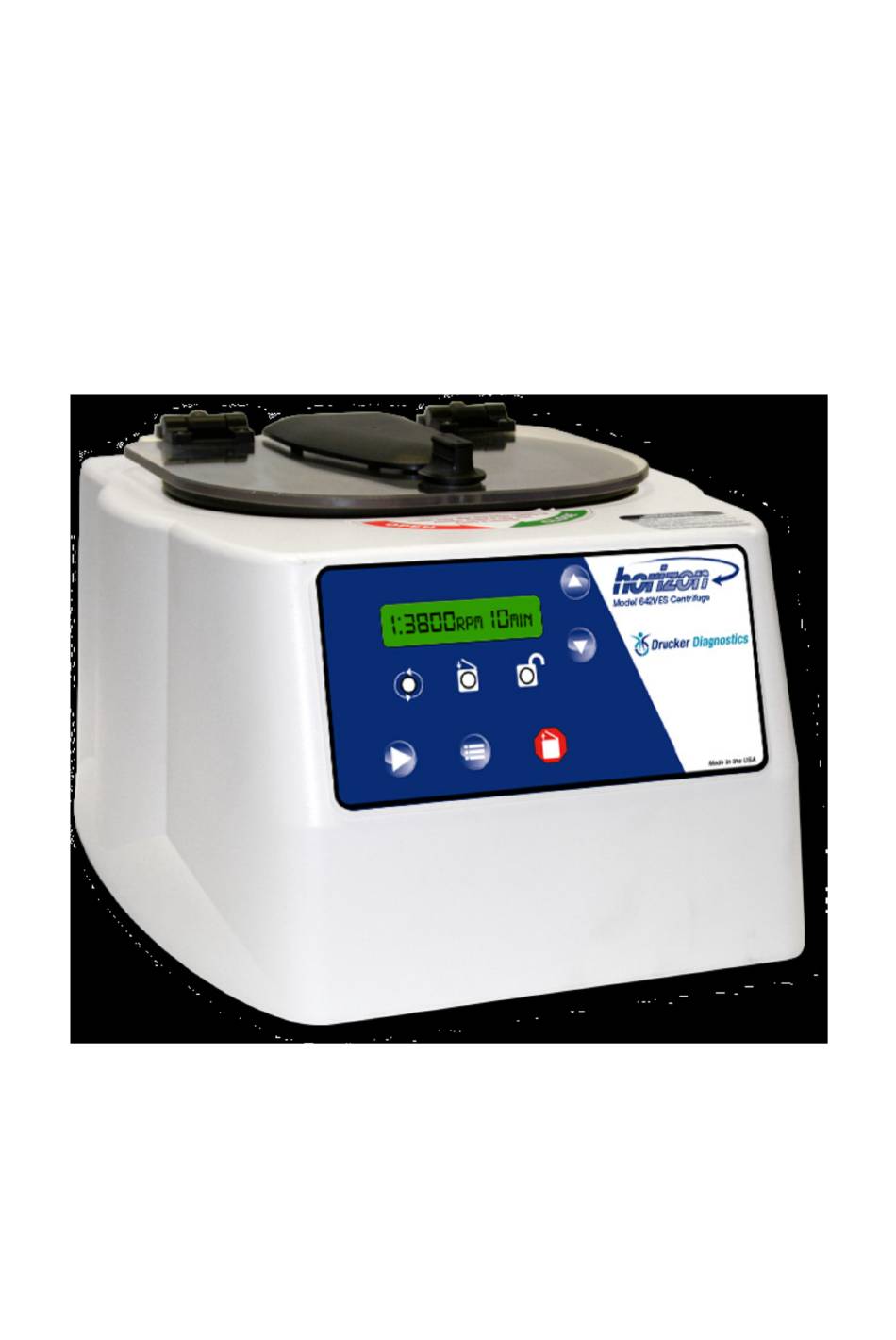

(642VES Shown)
(Abbildung: 642VES)
1
