Briggs & Stratton 20216 Owner's Manual

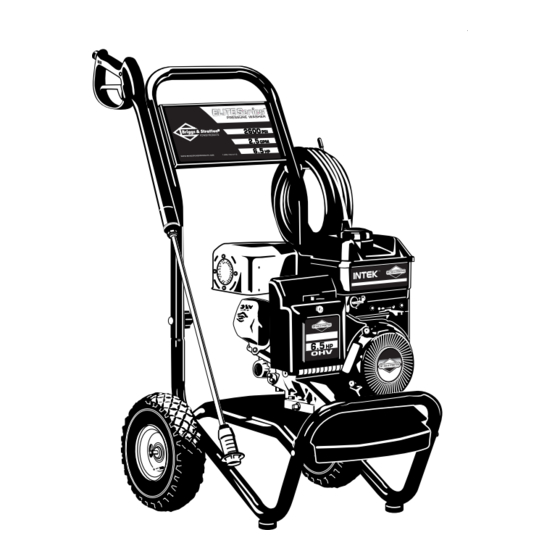

Elite series 2600 psi pressure washer
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Owner's Manual

Manual del Propietario

020216
(2600 PSI)
Questions? Help is just a moment away!
Preguntas? La ayuda es justa un momento lejos!
Call: Pressure Washer Helpline - 1-800-743-4115 M-F 8-5 CT
Llame: Línea Directa del Lavador a Presión - 1-800-743-4115 M-F 8-5 CT
BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC
Manual No. 194489GS
JEFFERSON,WISCONSIN, U.S.A.
Revision 3 (05/05/2004)

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 20216 and is the answer not in the manual?

Questions and answers

Related Manuals for Briggs & Stratton 20216

Summary of Contents for Briggs & Stratton 20216

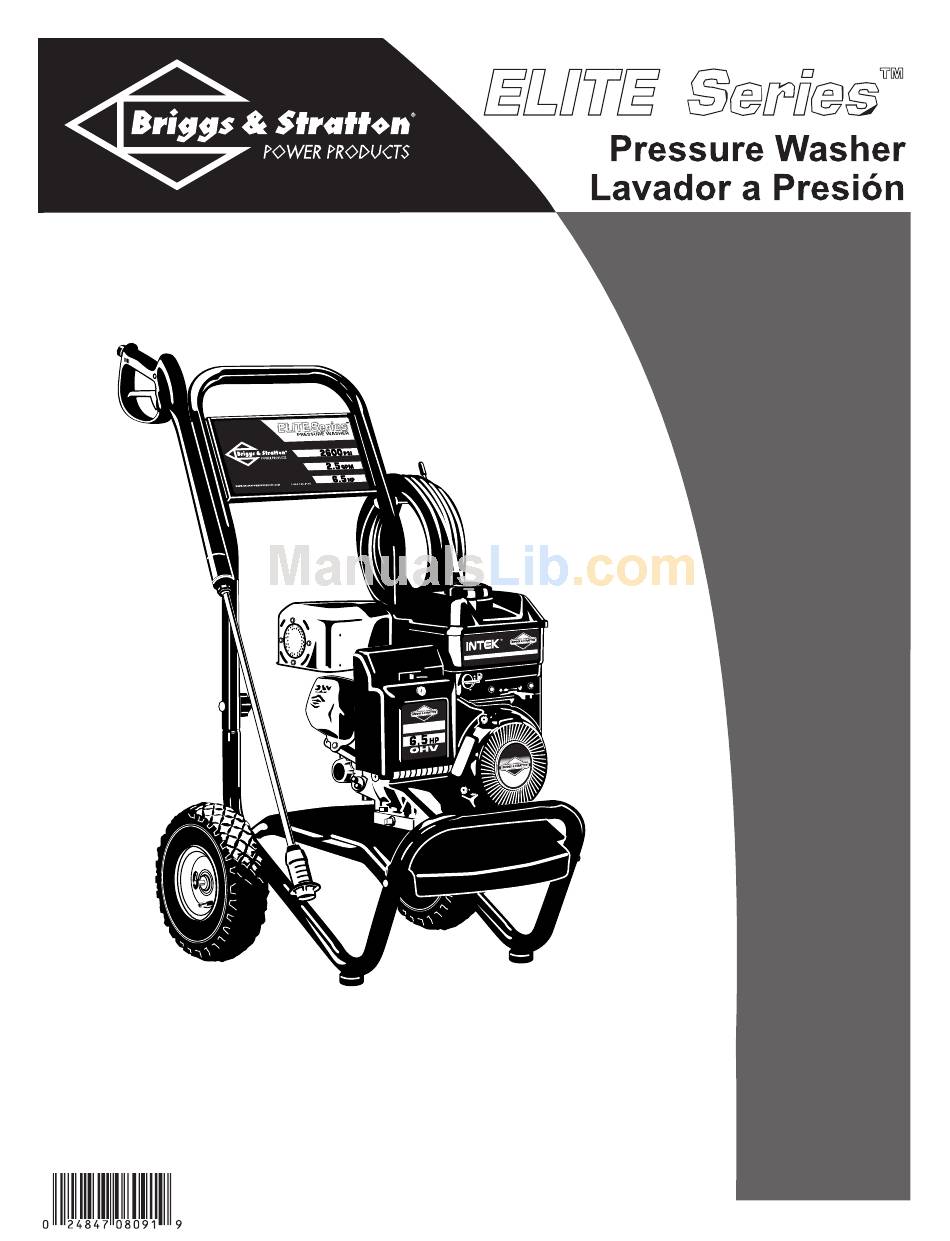

  • Page 1: Manual Del Propietario

    Questions? Help is just a moment away! Preguntas? La ayuda es justa un momento lejos! Call: Pressure Washer Helpline - 1-800-743-4115 M-F 8-5 CT Llame: Línea Directa del Lavador a Presión - 1-800-743-4115 M-F 8-5 CT BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC Manual No.

  • Page 2: Table Of Contents

    Safety Rules........2-4 Know Your Pressure Washer......5 Assembly.
  • Page 3 Fire or explosion can cause severe burns or death. WHEN ADDING FUEL • Turn pressure washer OFF and let it cool at least 2 minutes before removing gas cap. • Fill fuel tank outdoors. • DO NOT overfill tank. Allow space for fuel expansion.
  • Page 4 • DO NOT by–pass any safety device on this machine. • Before starting pressure washer in cold weather, check all parts of the equipment to be sure ice has not formed there. • NEVER move machine by pulling on high pressure hose. Use handle provided on unit.

  • Page 5: Know Your Pressure Washer

    KNOW YOUR PRESSURE WASHER Read this owner’s manual and safety rules before operating your pressure washer. Compare the illustrations with your pressure washer to familiarize yourself with the locations of various controls and adjustments. Save this manual for future reference.

  • Page 6: Assembly

    PREPARING PRESSURE WASHER FOR USE If you have any problems with the assembly of your pressure washer or if parts are missing or damaged, call the pressure washer helpline at 1-800-743-4115. To prepare your pressure washer for operation, you will need to perform these tasks: Fill out and send in registration card.

  • Page 7: Add Engine Oil And Fuel

    • Always wear eye protection when using this equipment or in vicinity of where equipment is in use. • Before starting the pressure washer, be sure you are wearing adequate eye protection. Inspect inlet screen, DO NOT use if damaged, clean if dirty.

  • Page 8: Operation

    How to Start Pressure Washer To start your pressure washer for the first time, follow these instructions step-by-step.This starting information also applies if you have let the pressure washer sit idle for at least a day. Place pressure washer near an outside water source capable of supplying water at a flow rate greater than 3.5 gallons per minute more than pressure washer is...

  • Page 9: How To Use The Adjustable Nozzle

    How to Use the Adjustable Nozzle You should now know how to START and STOP your pressure washer.The information in this section will tell you how to adjust the spray pattern and to apply detergent or other cleaning chemicals. CAUTION A pressure washer produces a high pressure spray which increases risk of injury and damage to unit.

  • Page 10: Pressure Washer Rinsing

    • Operate this unit on a stable surface. • Be extremely careful if you must use the pressure washer from a ladder, scaffolding or any other relatively unstable location. • Firmly grasp spray gun with both hands when using high pressure spray to avoid injury if gun kicks back.

  • Page 11: Before Each Use

    Shipping Weight ..78 lbs. GENERAL MAINTENANCE RECOMMENDATIONS The pressure washer warranty does not cover items that have been subjected to operator abuse or negligence.To receive full value from the warranty, the operator must maintain the pressure washer as instructed in this manual.

  • Page 12: Nozzle Maintenance

    Shut off engine and turn off water supply.

  • Page 13: Engine Maintenance

    Reconnect water supply, turn on water, and start engine. Test pressure washer by operating with nozzle in high and low positions. O–Ring Maintenance O-Rings keep the connections of the hoses and spray gun tight and leak–free.Through normal operation of the pressure washer, they may become worn or damaged.

  • Page 14: Preparing The Unit For Storage

    Sediments or minerals can deposit on pump parts and “freeze” pump action. If you do not plan to use the pressure washer for more than 30 days, follow this procedure: Flush chemical injection hose by placing filter into a...

  • Page 15: Troubleshooting

    Detergent fails to mix with spray. Engine runs good at no-load but "bogs" when load is added. Pressure washer stops during operation. 2600 PSI Pressure Washer Cause Nozzle in low pressure mode.

  • Page 16: Replacement Parts

    Description 194489GS MANUAL MS5242 MANUAL, Engine 191922GS KIT, O-Ring Maintenance 194571GS KIT, Decals, Srv BB3061BGS OIL, Engine 2600 PSI Pressure Washer Item Part # Description 12 188792AGS ASSY,Wand 13 94804GS ORFICE 14 192309GS KIT, Hook 15 B3263GS 16 B2203GS KIT, Handle Connector...
  • Page 17 OIL BOTTLE (not shown) 190594GS KIT, UNLOADER 190670GS KIT,WATER INLET 190669GS KIT, BREATHER TUBE 193808GS KIT, HEAD BRASS 2600 PSI Pressure Washer Item Part # 193806GS 190592GS 190593GS 193807GS 189971GS 193971GS 193972GS NOTE: Item letters A - L are service kits and include all parts shown within the box.

  • Page 18: Notes

    2600 PSI Pressure Washer NOTES...

  • Page 19: Warranty

    BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC EQUIPMENT OWNER WARRANTY POLICY Effective May 1, 2004 replaces all undated Warranties and all Warranties dated before May 1, 2004 Briggs & Stratton Power Products Group, LLC will repair or replace, free of charge, any part(s), of the equipment that is defective in material or workmanship or both.

  • Page 20: Reglas De Seguridad

    TABLA DE CONTENIDOS Reglas De Seguridad ....... . 20-22 Conozca Su Generador ....... . 23 Ensamblaje .
  • Page 21 PELIGRO Al motor funcionar, se produce monóxido de carbono, un gas inodoro y venenoso. El respirar el monóxido de carbono, producirá náusea, desmayo o la muerte. • Opere el lavadora de presión SOLAMENTE al aire libre. • Utilice un respirador o máscara siempre que exista la posibilidad de inhalar vapores.

  • Page 22: Funcionamiento

    ADVERTENCIA Los motores en funcionamiento producen calor y gases de escape a altas temperaturas. La temperatura del silenciador y de las zonas cercanas puede alcanzar o superar los 65 ºC (150 ºF) Se pueden producir incendios o quemaduras graves. • NO toque las superficies calientes. •...

  • Page 23: Conozca Su Maquina Lavadora De Presion

    CONOZCA SU MAQUINA LAVADORA DE PRESION Lea el manual del propietario y las reglas de seguridad antes de poner en marcha su máquina lavadora a presión. Compare las ilustraciones con su máquina lavadora a presión para familiarizarse con las ubicaciones de los diferentes controles y ajustes. Pistola de Rociado Manguera de Alta Presión...

  • Page 24: Conecte El Manubrio

    MONTAJE IMPORTANTE: Lea totalmente el manual del propietario antes que intente ensamblar u operar su lavador a presión. Remueva el Lavador a Presión del Empaque • Remueva la bolsa con las piezas, accesorios, y las adiciones incluidas con el lavador de presión. •...

  • Page 25: Conecte La Manguera Y El Suministro De Agua A La Bomba

    Inserte el "L" gancho del agujero apenas arriba la cartelera en el derecho de la manija (visto desde la parte posterior de la unidad). Sostenga el gancho en lugar con los alicates y asocie la tuerca de fijación con una llave del 7/16" (Figura 19). NOTA: Si las perillas plásticos se proporcionan en lugar de tuercas de fijación, sostenga el gancho en lugar y fije la perillas de plástico.
  • Page 26 LISTA DE REVISION PREVIA AL ARRANQUE DEL MOTOR Revise la unidad para asegurarse que ha llevado a cabo los siguientes procedimientos: Cerciórese el manecilla es seguro. Revise que haya sido depositado aceite y esté al nivel correcto en la caja del cigüeñal del motor. Deposite la gasolina adecuada en el tanque del combustible.

  • Page 27: Cómo Usar La Boquilla Ajustable

    Cómo Usar la Boquilla Ajustable Usted ya debe saber como darle ARRANQUE a su máquina lavadora a presión y como DETENERLA. La información de esta sección le dirá como ajustar el patrón de rociado y como aplicar detergente u otros químicos de limpieza. PRECAUCIÓN El lavadora de presión produce un rocío alto de la presión cuál riesgo de aumentos de la herida y dañe a la unidad.

  • Page 28: Aplicación Del Detergente Usando La Boquilla Ajustable

    Desembarazo el pasador de seguridad al gatillo de la pistola rociadora. Siempre comience a usar la boquilla a chorro a cierta distancia y vaya acercándose a la superficie gradualmente hasta que obtenga la fuerza de limpieza que desee. NOTA: Usted no puede aplicar detergente con la boquilla a chorro.

  • Page 29: Recomendaciones Generales

    ESPECIFICACIONES Presión de Salida ..2600 PSI Promedio de Flujo ..2.5 galones por minuto (gpm) Detergente ... Use el detergente adecuado para lavadores a presión Temperatura del Suministro de Agua .
  • Page 30 Cuándo el agua es constante y constante, compromete el picaporte de la seguridad. Para retirar los contaminantes de la bomba, siga los siguientes pasos: Instale la máquina lavadora a presión como está descrito en “Preparando El Lavador A Presión Para Su Uso”. Conecte el abastecimiento de agua y prenda agua.

  • Page 31: Mantenimiento Del Motor

    Conecte de nuevo la extensión de la boquilla a la pistola rociadora. Conecte de nuevo el suministro de agua, prenda el agua, y encienda el motor. Pruebe el lavador a presión al hacer funcionar la boquilla en la posición "high" y "low" o con cada una de las boquillas de Conexiones rápidas que viene con el lavador a presión.

  • Page 32: Almacenamiento

    PREPARANDO LA UNIDAD PARA SU ALMACENAMIENTO El agua no debe permanecer en la unidad por un largo periodo de tiempo. Los sedimentos o minerales se pueden depositar en las piezas de la bomba y "congelar" la acción de la bomba. Si usted no piensa usar el lavador a presión por mas de 30 días, siga este procedimiento: Vacíe el tubo de detergente, colocando el filtro en un envase...

  • Page 33: Notas

    Lavadora de Presión 2600 PSI NOTAS...
  • Page 34 Lavadora de Presión 2600 PSI NOTAS...

  • Page 35: Reparacion De Averias

    REPARACION DE AVERIAS Problema La bomba presenta los siguientes problemas: no produce presión, produce una presión errada, traqueteo, pérdida de presión, bajo volumen de agua. El detergente no se mezcla con el rociado. El motor funciona bien cuando no tiene cargas, pero funciona "mal" cuando se conecta una carga.

  • Page 36: Garantia

    POLÍTICA DE GARANTÍA PARA EL PROPIETARIO DE EQUIPOS BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC Vigente a partir de Mayo 1, 2004 reemplaza todas las Garantías previas sin fecha y todas las Garantías fechadas antes de Mayo 1, 2004. Briggs & Stratton Power Products Group, LLC reparará o sustituirá sin cargo alguno cualquier componente del equipo que presente defectos de materiales y/o mano de obra.

This manual is also suitable for:

Elite 2600 psiElite 02021620215
